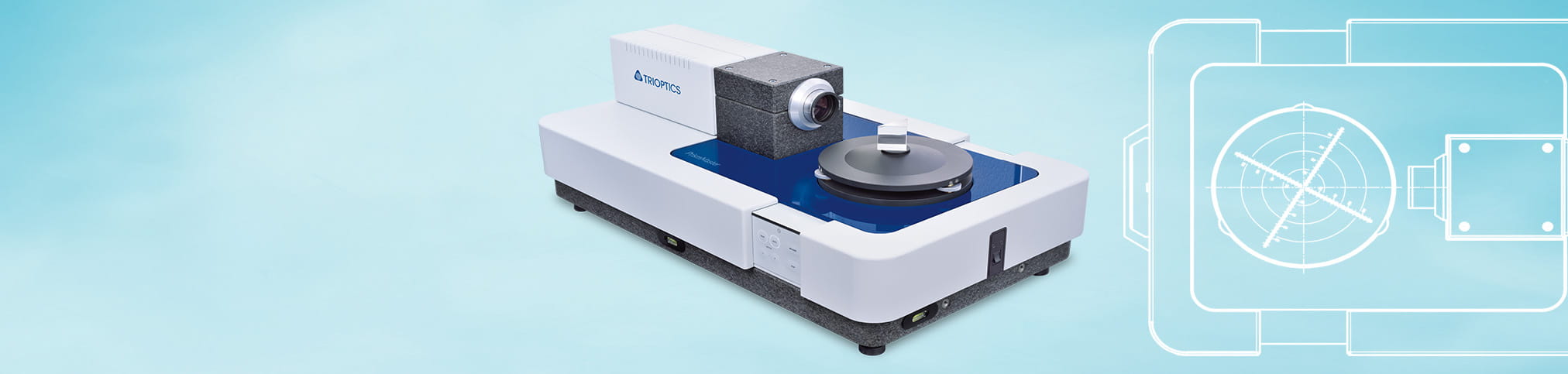

PrismMaster®
Goniometer für die hochpräzise optische Winkelmessung
Höchste Genauigkeit
Maximale Flexibilität
Leistungsfähige Software
Produkte

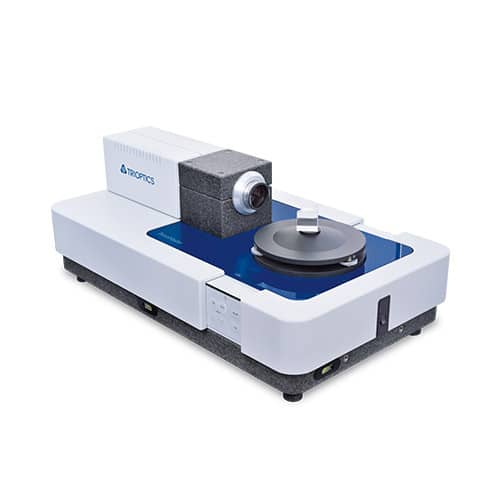

PrismMaster® 300 HR
Das weltweit exakteste Winkelmessgerät
Wenn es wirklich auf Genauigkeit ankommt, gibt es keine Alternative zum PrismMaster® 300 HR. Mit einer Genauigkeit von 0,25 Bogensekunden bleibt er das weltweit genaueste Winkelmessgerät für Prismen.
- Absolute Messgenauigkeit wird bereits mit der ersten Messung erreicht
- Messung einer großen Vielfalt von Prüflingen wie zum Beispiel Mikroprismen mit einer Mindest-Prüflingsfläche von 1,5 mm²
- Ultrastabiles und präzises Rotationsluftlager
Mehr erfahren
- Stabiler Granitrahmen für alle Messteile
- Messtisch in drei unterschiedlichen Höhen zur einfachen Anpassung an unterschiedliche Prüflingsdurchmesser und -höhen
PrismMaster® 300
Vielseitiges automatisches Präzisionsgoniometer

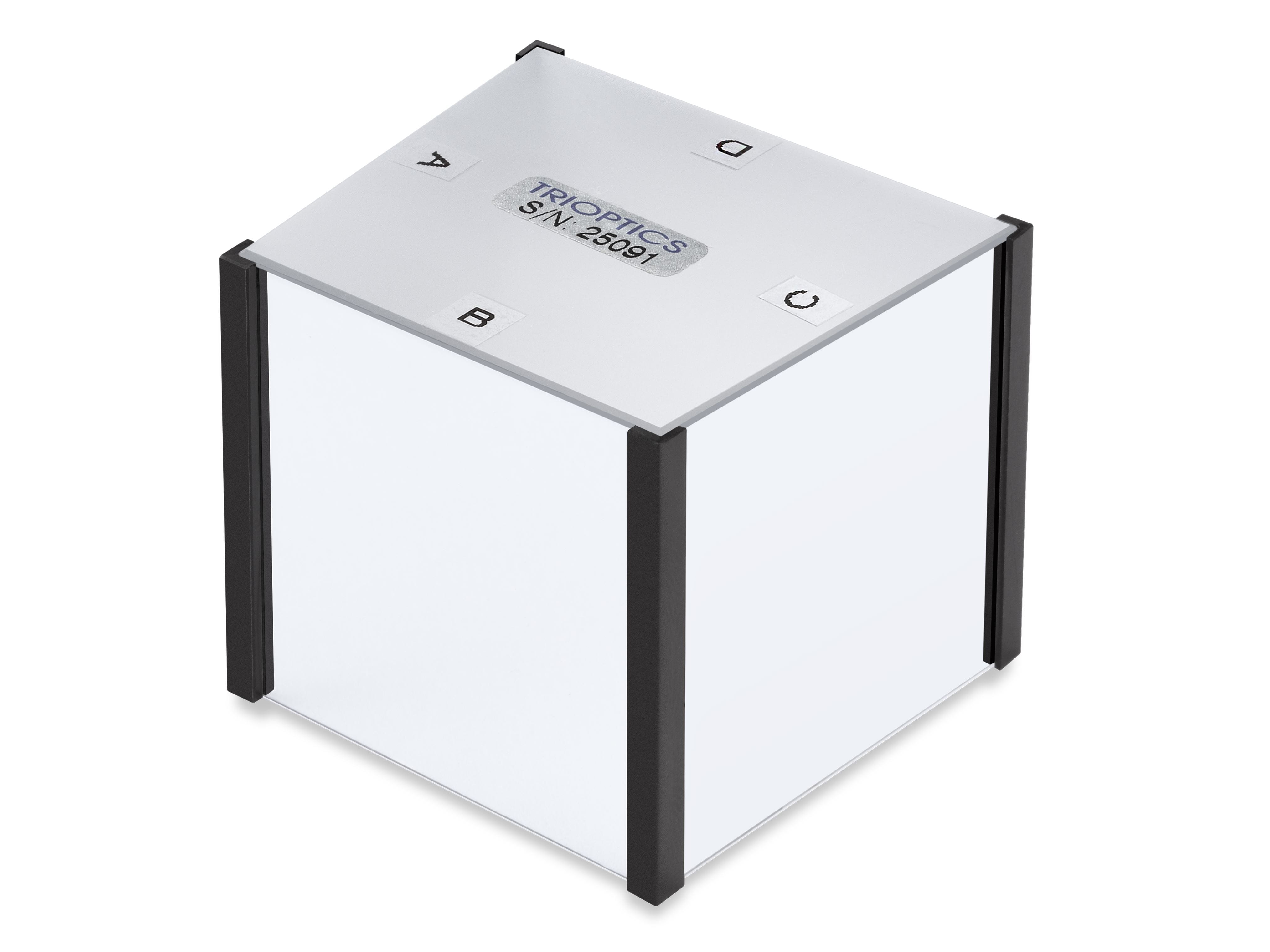

TRIOPTICS PrismMaster® 300 ist ein äußerst vielseitiges automatisches Präzisionsgoniometer für Winkelmessungen an Prismen, Polygonen und Keilplatten. Er besticht mit einer Reihe innovativer Merkmale:
- Hohe Genauigkeit von 0,5 Bogensekunden
- Stabiler Granitrahmen für alle Messteile
- Messtisch in drei unterschiedlichen Höhen
Mehr erfahren
- Die absolute Messgenauigkeit wird bereits mit der ersten Messung erreicht
- Messung einer großen Vielfalt von Prüflingen wie zum Beispiel Mikroprismen
- Ultrastabiles und präzises Rotationsluftlager

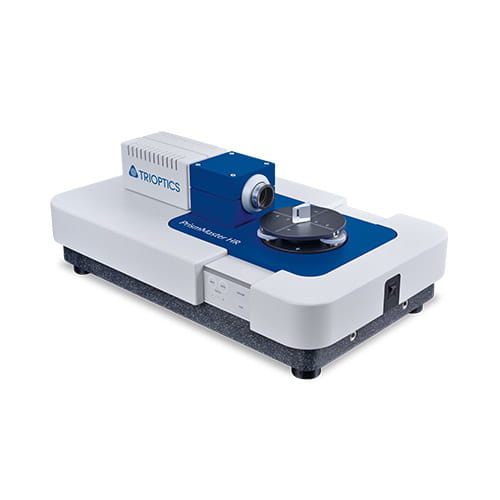

PrismMaster® 150 HR
Wirtschaftliches und kompaktes Goniometer
Der PrismMaster® 150 HR zeichnet sich durch hohe Wirtschaftlichkeit und kompakte Abmessungen aus. Er eignet sich ideal für Optikwerkstätten sowie die Eingangs- und Endkontrolle in Produktionsumgebungen.
- Für eine große Vielfalt an Prüflingen, z. B. Mikroprismen mit einer Mindest-Prüflingsfläche von 1,0 mm²
- Stabiler Rahmen aus Granit und Stahl für alle Messteile
- Kompakte Bauweise mit voller Systemintegration und nur einer einzigen Kabelverbindung
Mehr erfahren
- Die absolute Messgenauigkeit wird bereits mit der ersten Messung erreicht
- Ultrastabiles und präzises Rotationsluftlager

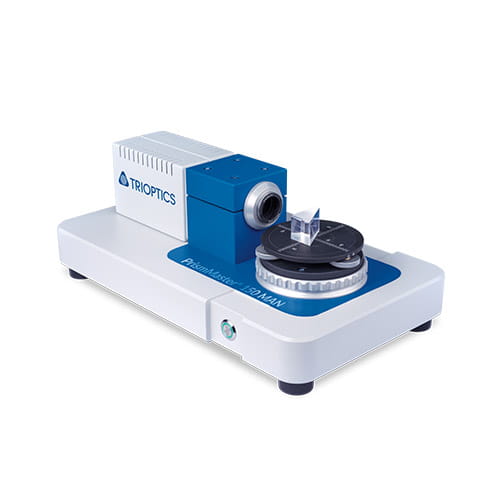

PrismMaster® 150 MAN
Manuelles, kompaktes Goniometer
Der PrismMaster® 150 MAN ist ein manuelles, kompaktes Goniometer
- Winkelmessungen an Prismen, Polygonen und Keilplatten
- Ideal geeignet für die Eingangs- und Endkontrolle in Produktionsumgebungen
- Geringe Installationsvoraussetzungen
Mehr erfahren
- Die absolute Messgenauigkeit wird bereits mit der ersten Messung erreicht
- Keine Druckluft erforderlich durch präzise Kugellager und Hochleistungs-Winkelgeber
- Kompakte Bauweise mit voller Systemintegration und nur einer einzigen Kabelverbindung

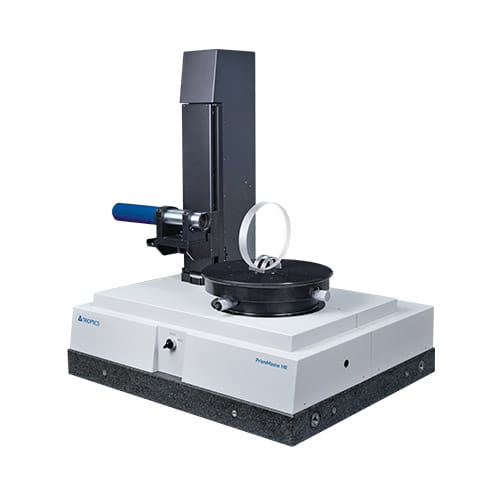

PrismMaster® 300 HR MAX
Automatisches Goniometer für große Prüflinge
Der PrismMaster® 300 HR MAX rundet die Produktreihe um ein System für die Messung großer Prüflinge ab.
- Prüflingsdurchmesser bis zu 420 mm
- Motorisierte z-Achse
- Die absolute Messgenauigkeit wird bereits mit der ersten Messung erreicht
Mehr erfahren
- Die absolute Messgenauigkeit wird bereits mit der ersten Messung erreicht
- Hochpräzises Luftlager

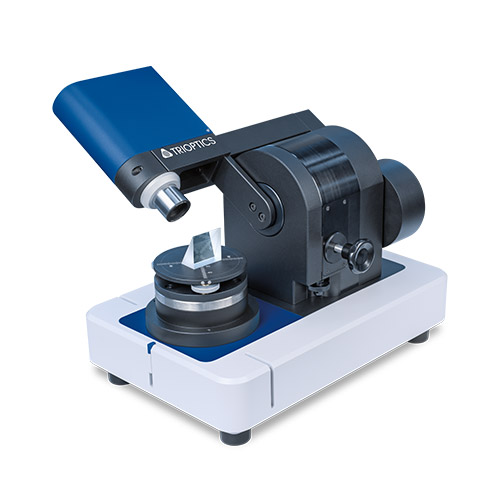

PrismMaster® Flex
Hochflexibles Goniometer für die Qualitätskontrolle
Der PrismMaster® Flex ist ein flexibles und vielseitig konfigurierbares Goniometer mit modularem Produktkonzept.
- Schnelle und einfache Qualitätskontrolle von Prismen und Planoptiken in der Optikfertigung
- Drei Ausbaustufen: PrismMaster® Flex, 1D und 2D
- Messung in Reflexion für äußere Prismenwinkel und in Transmission für Ablenkwinkel
Mehr erfahren
- Basiskonfiguration als Vergleichsgoniometer zur produktionsnahen Qualitätsprüfung von Prismen und Planoptiken, Messzeiten von unter einer Sekunde pro Prüfling
- Ausbaustufen “1D” und “2D” für Winkelmessung in Absolutwerten bis hin zur Messung dreidimensionaler Winkelbeziehungen
- Erweiterbarkeit aller Varianten um bis zu zwei zusätzliche (Auto-)kollimatoren
- Mechanisches Kugellager, kein Druckluftanschluss benötigt
Videos

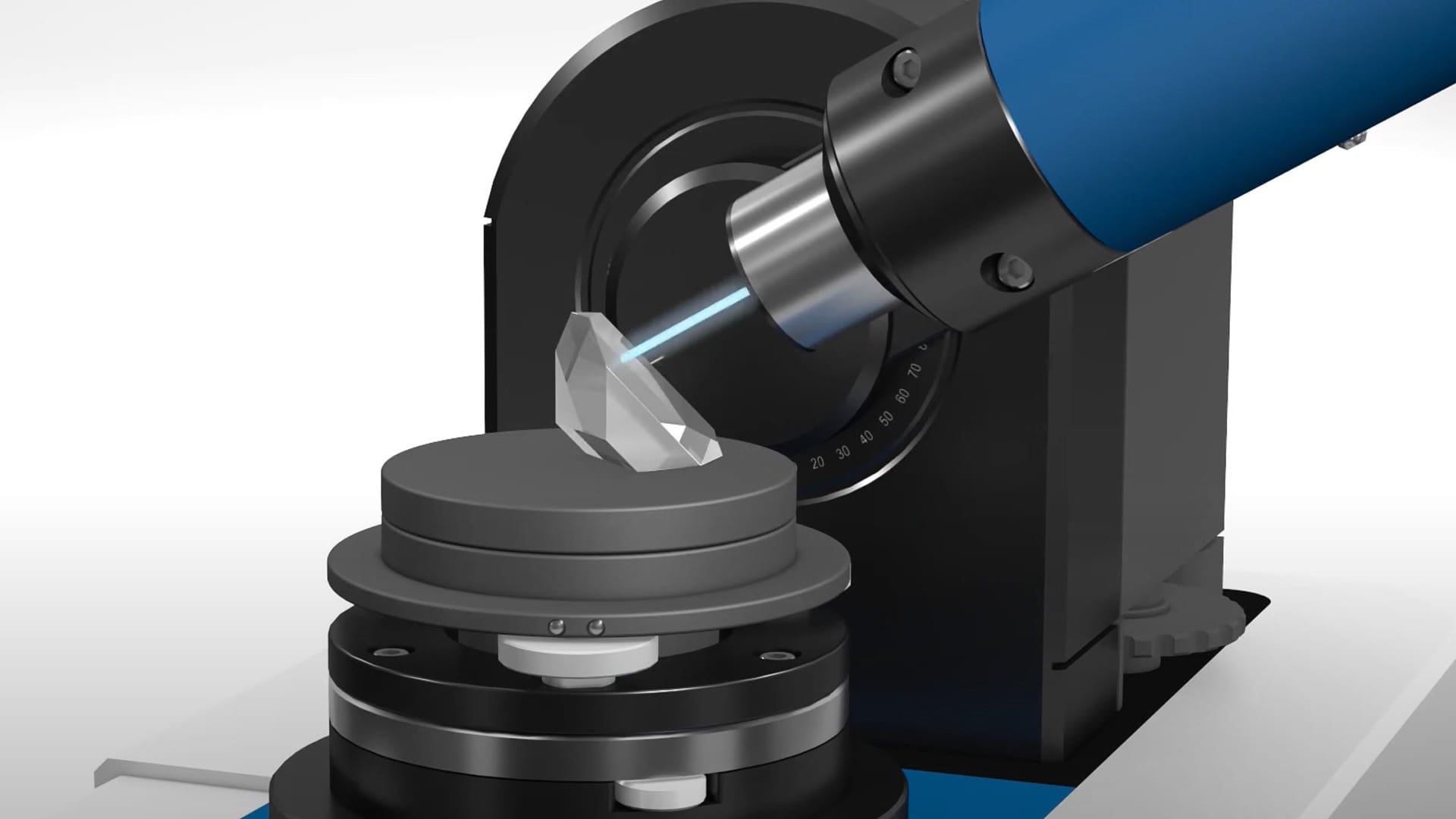

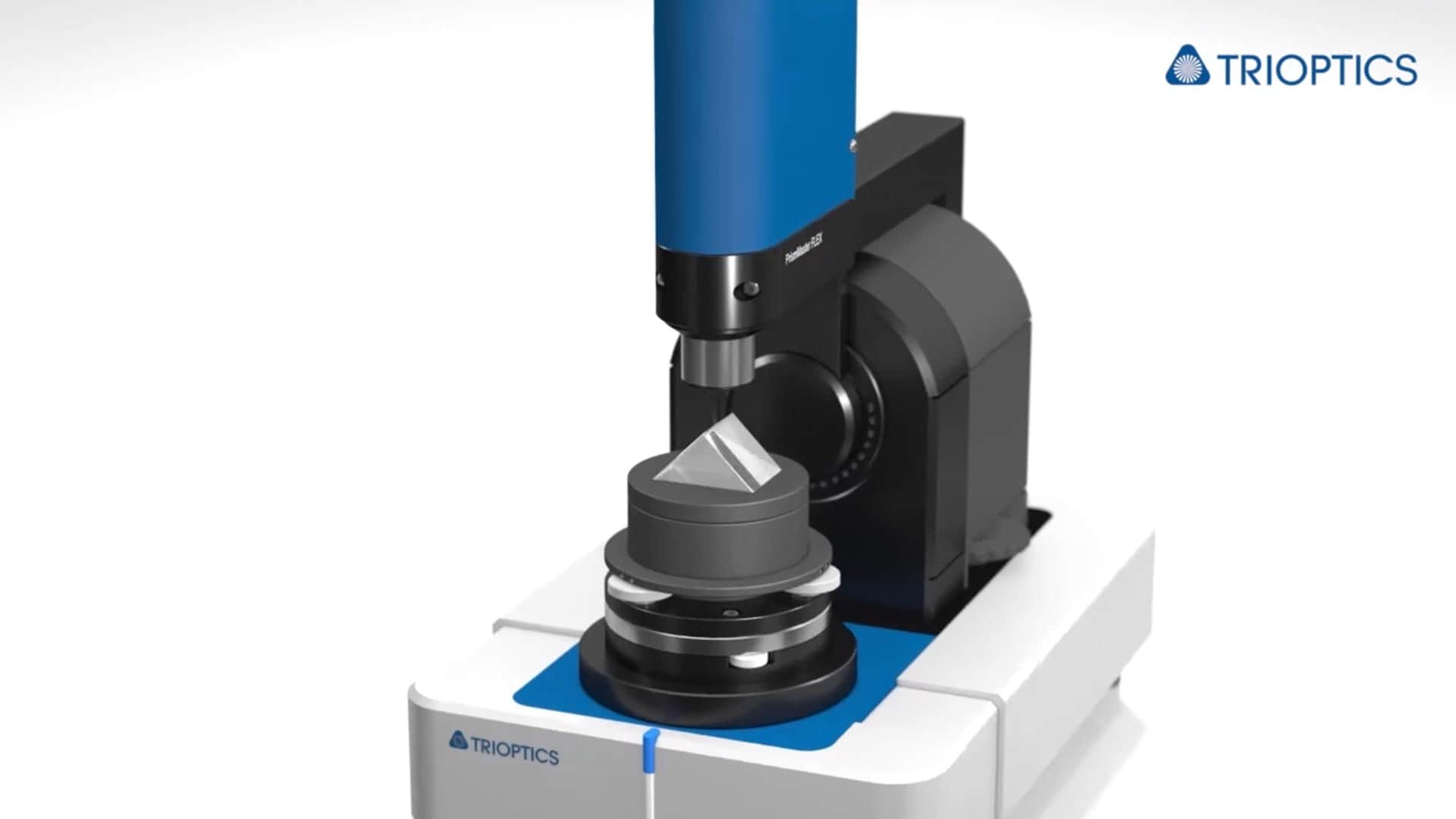

PrismMaster® Flex – Vergleichsgoniometer

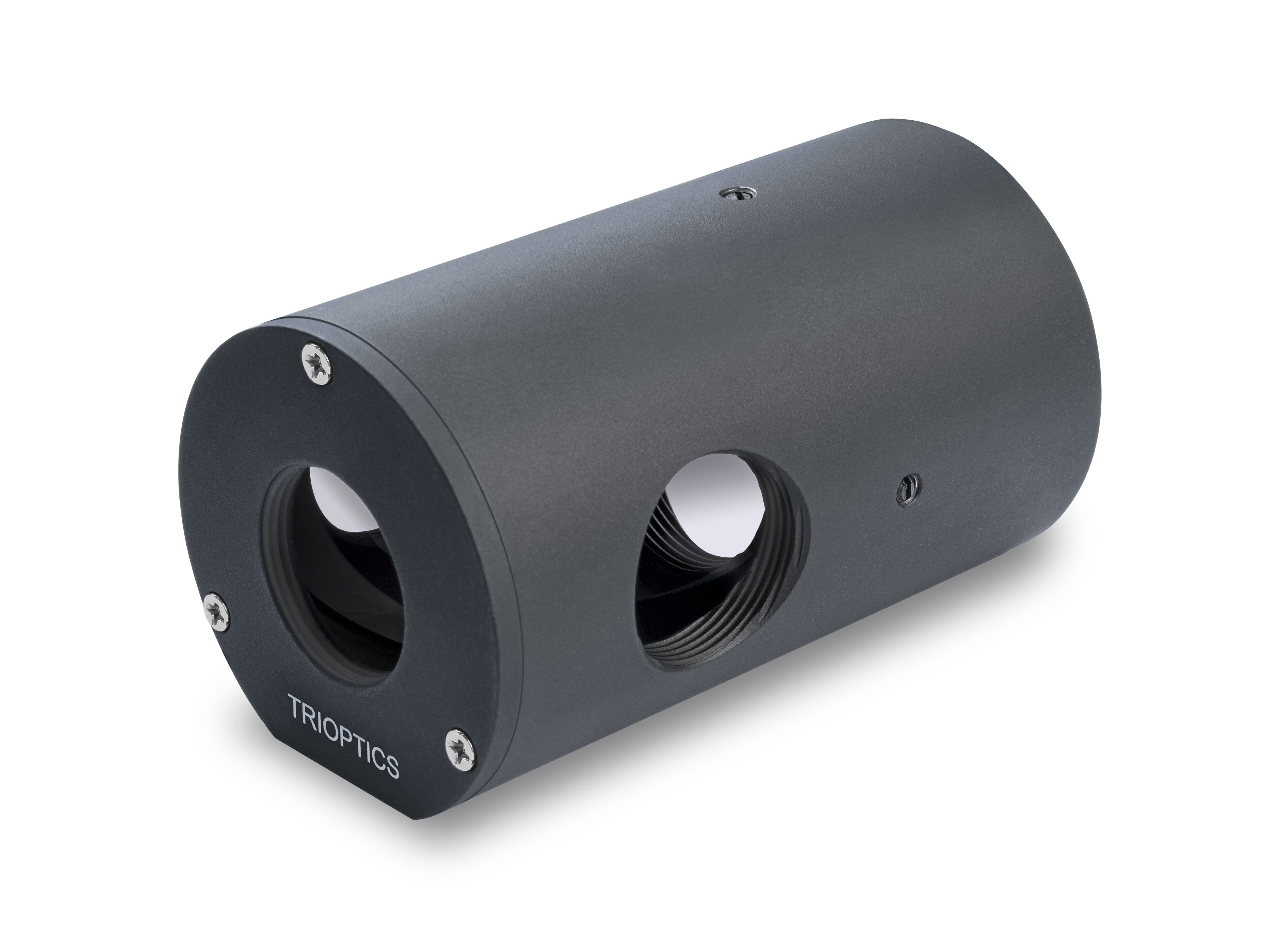

Vergleichsmessung Oberflächenwinkel mit optionalem zusätzlichen Kollimator:
- Vergleichsmessung Ablenkwinkel
- Absolute Messung der Parallelität von planparallelen Platten mit optionalem zusätzlichen Autokollimator: Vergleichsmessung an zwei Flächen

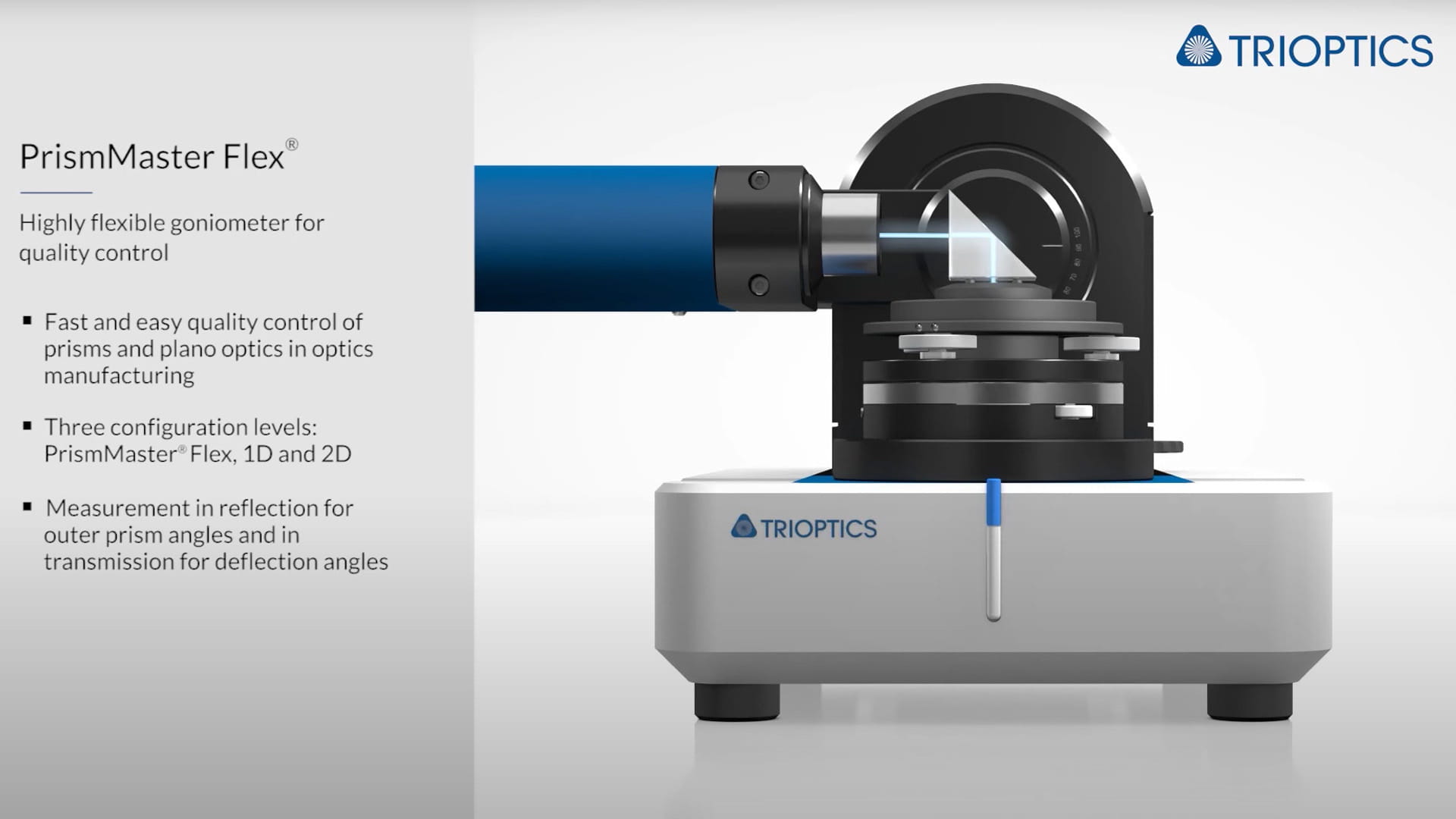

PrismMaster® Flex 1D mit Erfassung der Positionsinformation des Schwenkarms
Durch einen Encoder im Schwenkarm ergeben sich folgende Messmöglichkeiten:
- Oberflächenwinkel

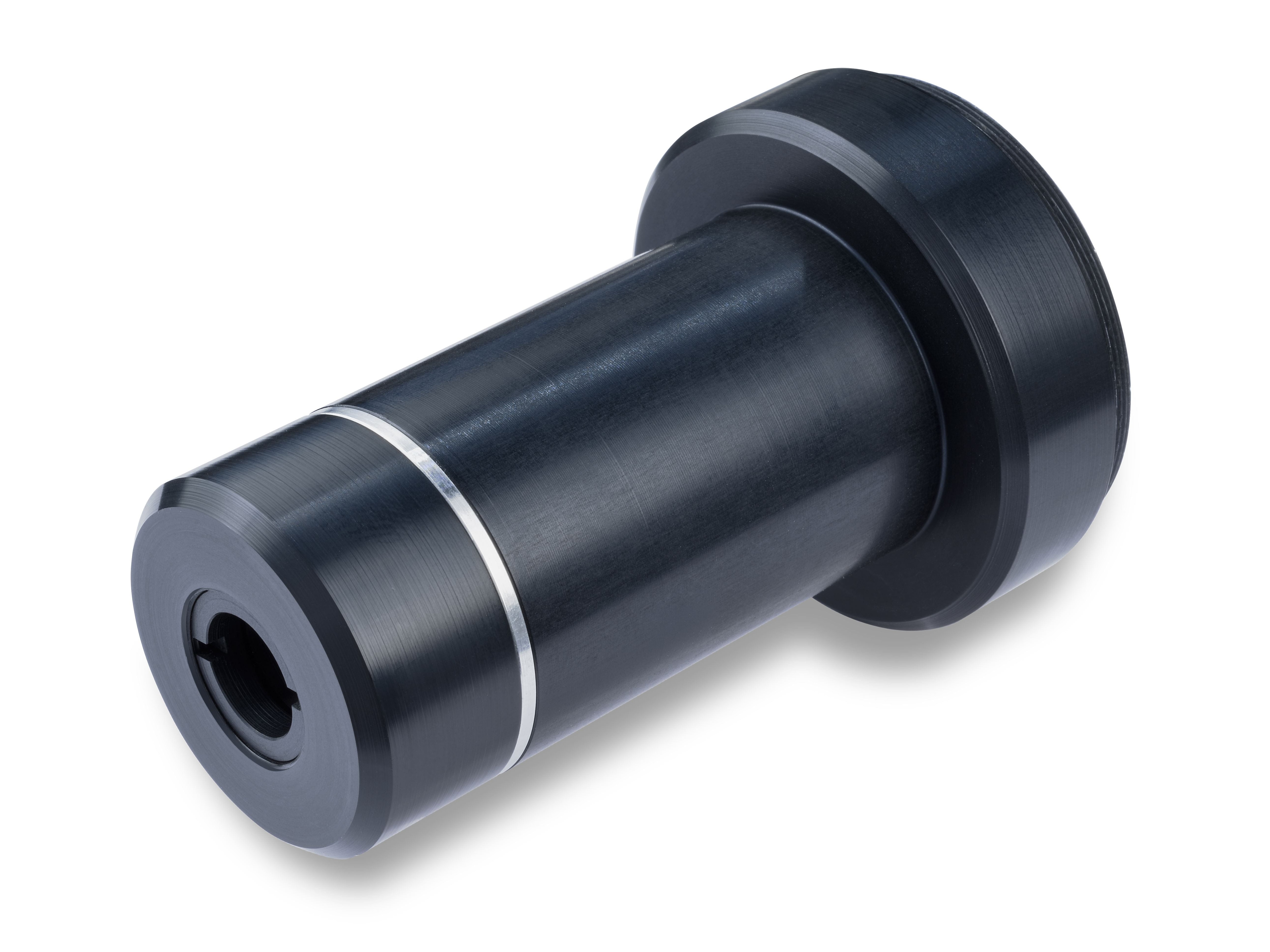

- Aufstellwinkel mit optionalem zusätzlichen Autokollimator:
- Ablenkwinkel/Transmissionswinkel

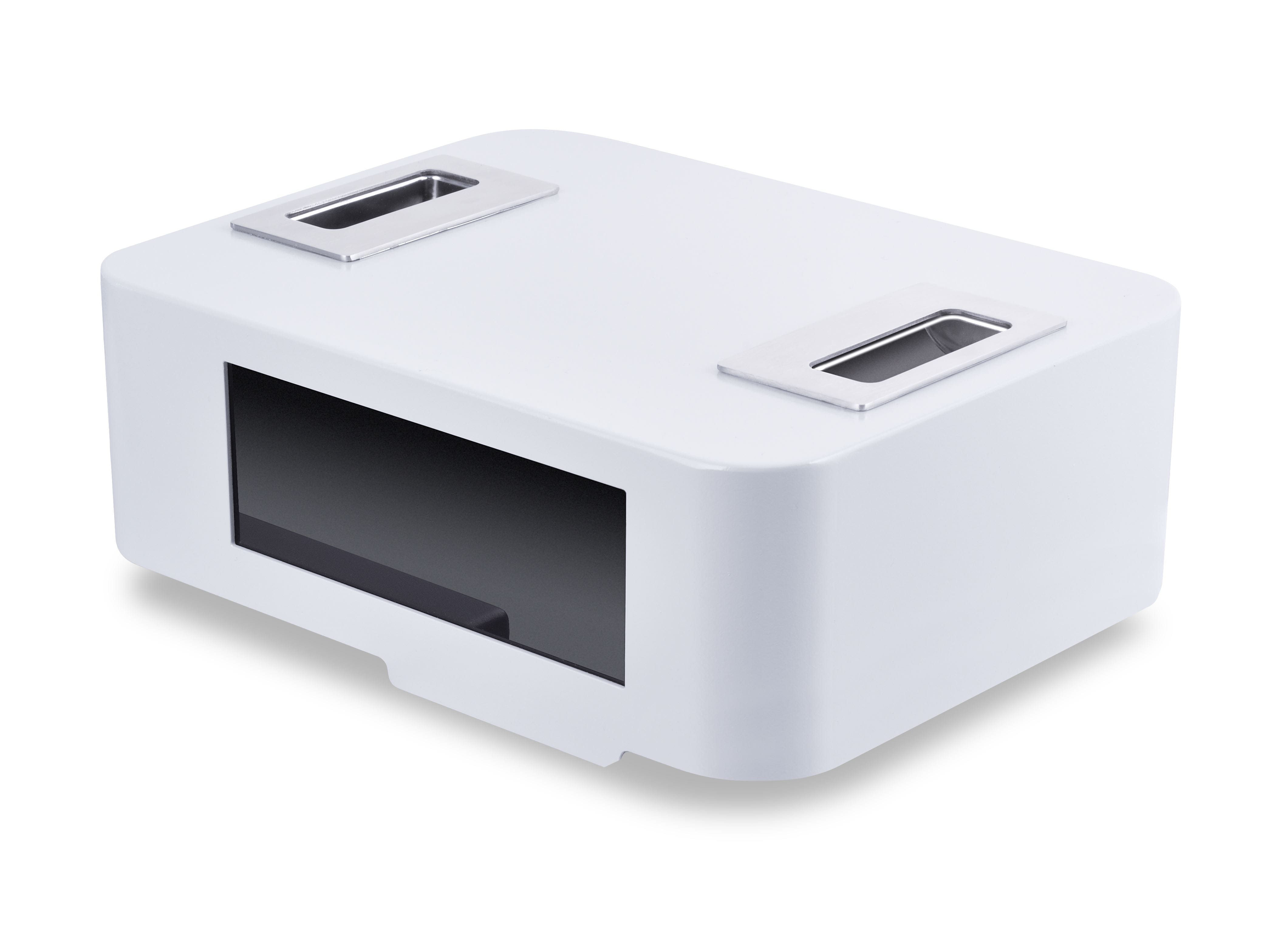

- Parallelität von planparallelen Platten mit optionaler schmalbandiger Lichtquelle:
- Brechungsindex
PrismMaster® Flex 2D mit Erfassung der Positionsinformation des Schwenkarms und des Prüflingstisches

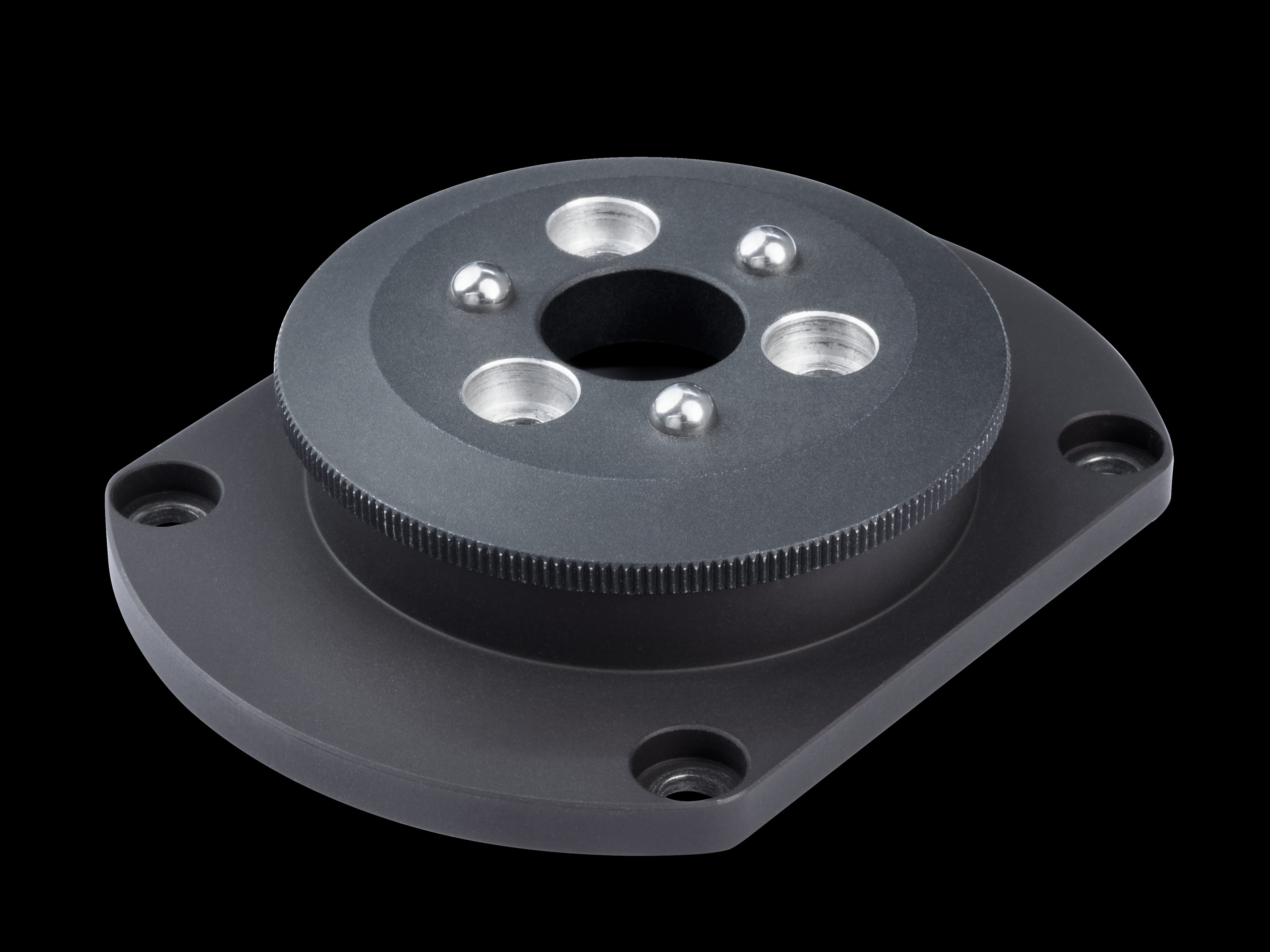

Ein weiterer Encoder im Rundtisch ermöglicht weitere Messanwendungen:
- Dreidimensionale Winkelbeziehungen
- Keilorientierung
- Ablenkwinkel/Transmissionswinkel
- Aufstellwinkel stark geneigter Flächen
- Pyramidalwinkel mit optionalem zusätzlichen Kollimator und Autokollimator: Strahlteilerwürfel

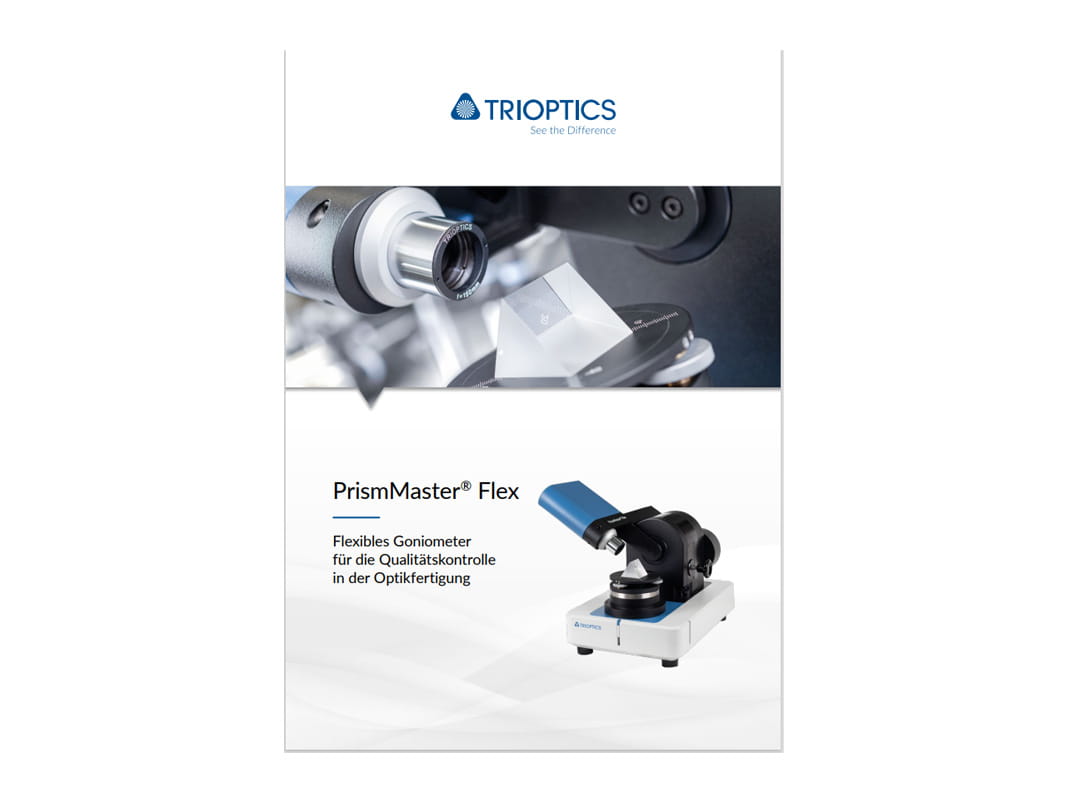

Downloads
Software
PrismMaster® Software
Messprozess bei einem Standardprüfling
Es gibt keinen einfacheren Weg, einen hochpräzisen Winkelwert von planoptischen Komponenten unmittelbar zu ermitteln. Die neue Software bietet vollautomatisierte Messungen an Standardprismen und -polygonen:
- Prism Configurator zur einfachen Definition nicht standardisierter und zusammengesetzter Prismen

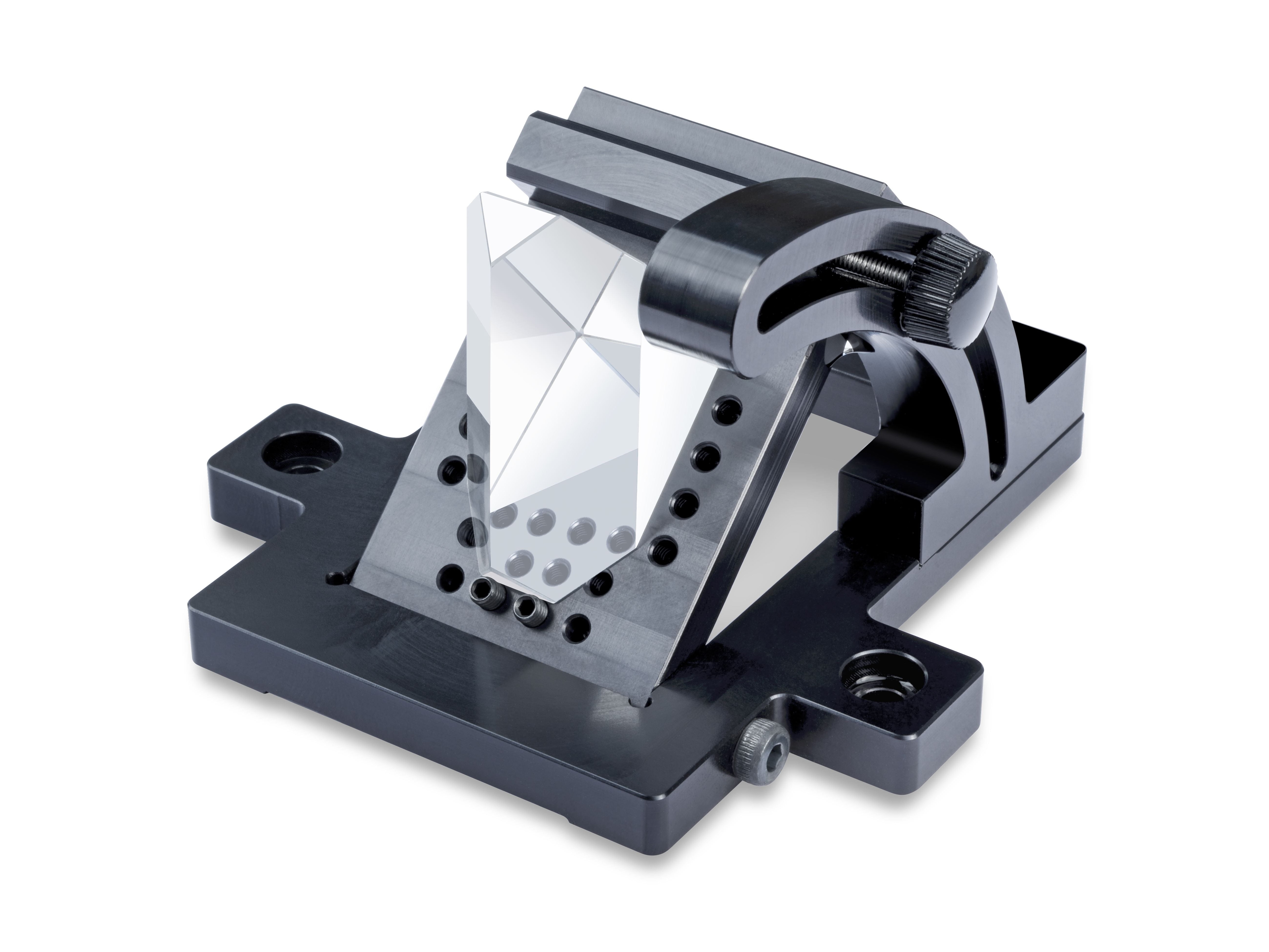

- Software-automatisierte Kompensation der Prüflingsneigung (emulierter Kipptisch) für schnelle und präzise Messung von Prismenwinkeln und Pyramidalfehlern ohne mühsame Vorjustag
- Eingabe von Toleranzbereichen und i.O./n.i.O.-Klassifizierungen
- Auswertung, Anzeige und Aufzeichnung der Messergebnisse nach ISO
