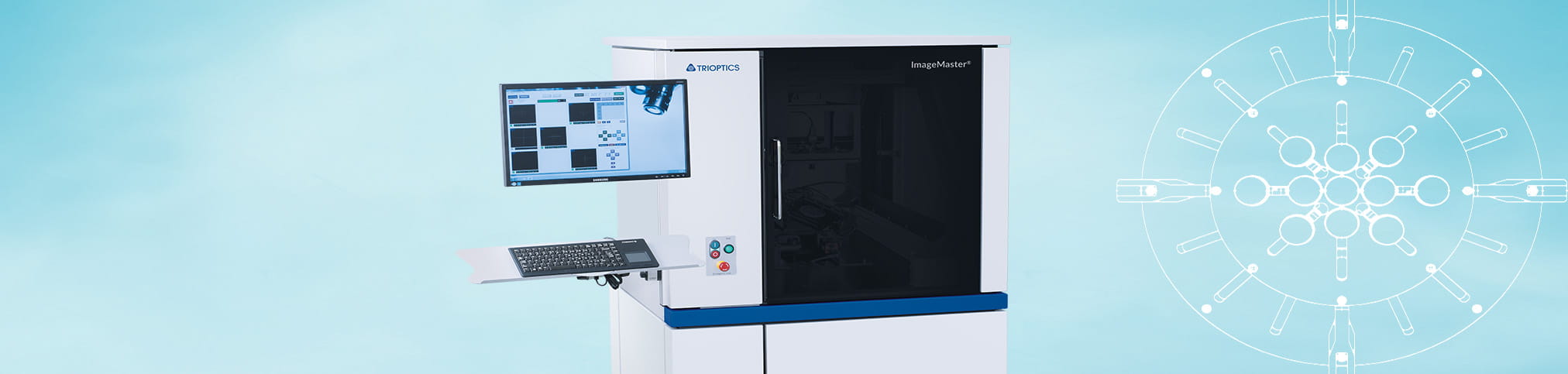

ImageMaster® AR/VR
Testgeräte für Augmented-, Virtual- und Mixed-Reality-Optiken
Einzigartig
Umfangreiche Messparameter
Zuverlässigkeit
Produkte

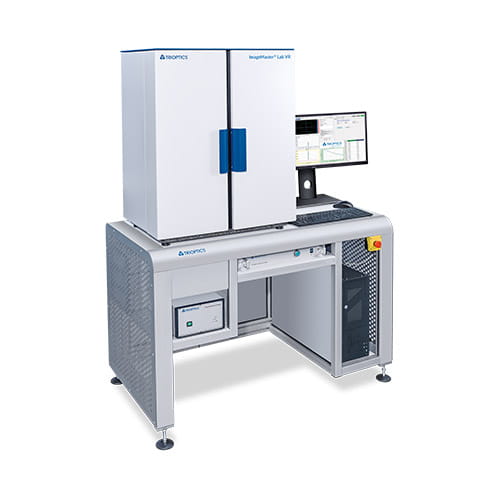

ImageMaster® Lab VR
Messgerät für die Prüfung von VR Linsen und Linsensystemen
Der ImageMaster® Lab VR wurde speziell für die Messung und Qualifizierung von Virtual-Reality-Optiken entwickelt.
- Messung für verschiedene Pupillenabstände
- Durch On- und Off-Axis Messungen wird das gesamte Sichtfeld des menschlichen Auges getestet
- Eyebox scanning
Mehr erfahren
- Kontrastreiches, programmierbares Display als Lichtquelle und Objektgenerator
- Softwaregesteuerte RGB-Lichtquelle zur Messung verschiedener Wellenlängen
- Integration von Kundendisplays möglich (auf Anfrage)

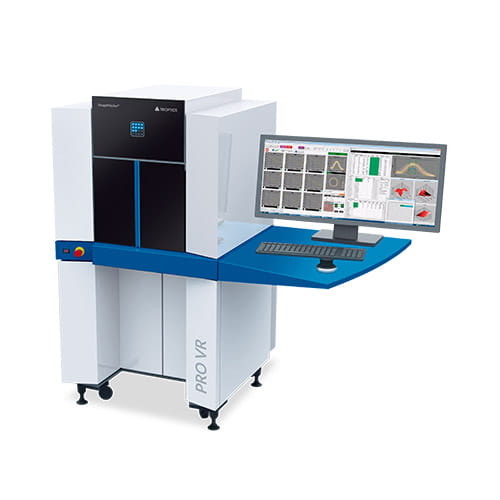

ImageMaster® PRO VR
Prüfung von VR Optiken in der Großserienproduktion
Der ImageMaster® PRO VR wurde speziell für die Messung von VR-Linsen und die VR-Modulqualifizierung im Produktionsumfeld entwickelt.
- Messzeiten von 1,5 Sekunden pro Prüfling
- Messung für verschiedene Pupillenabstände
- Durch On- und Off-Axis Messungen wird das gesamte Sichtfeld des menschlichen Auges getestet
Mehr erfahren
- Bis zu 27 Kameras
- Blende zur Simulation der spezifischen Anforderungen an near to eye displays
- Genaue MTF-Messung bei hohen Ortsfrequenzen auf und außerhalb der Achse
- Softwaregesteuerte RGB-Lichtquelle zur Messung verschiedener Wellenlängen
- Maximales Sichtfeld 170° (optional)
- Reinraumtauglich

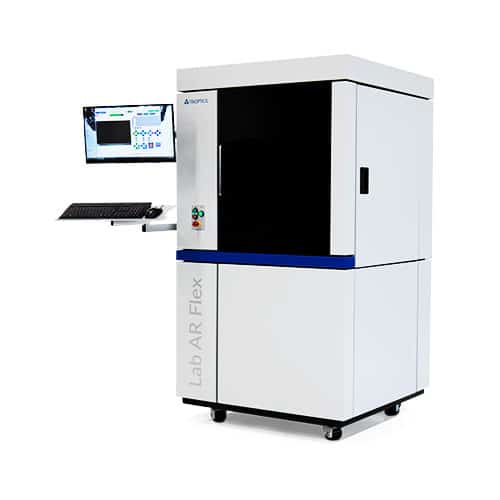

ImageMaster® Lab AR Flex
Die multidimensionale Testlösung für Augmented-Reality-Optiken
Der ImageMaster® Lab AR Flex ist eine Messlösung für Transmissions- und Reflexions-Waveguides, Korrekturbrillen, Light Engines und komplette Near-Eye Displays.
- Prüfung von AR-Komponenten, Modulen und kompletten Headsets
- Präzise MTF-Messung bei hohen axialen und außeraxialen Ortsfrequenzen
- Beugungsbegrenzt bis zu 60 lp/° (ISO, Rückverfolgbarkeit, optische Normen)
Mehr erfahren
- Eyebox-Scan bei verschiedenen Einfallswinkeln
- Einstellbare Pupillengröße zusammen mit der vollen Flexibilität der Position der Eingangspupille in der X/Y-Ebene für kompletten Eye-Box-Scan
- Lichtquellen mit einem breiten Spektrum an Wellenlängen und Polarisationen
- Motorisiertes optisches System für die VID- (Virtual image distance) und Dioptrienmessung
- Metadaten wie Teilenummer, Bediener, usw. (frei konfigurierbar)
- Unabhängige Bewegung des Teleskopdetektors und des Strichplattengenerators für axiale und außeraxiale Messungen, one-shot Weitwinkelmessung axial (auf Anfrage)
- Vollständig computergesteuerter Messablauf mit robotergestütztem Prüflingshandling (auf Anfrage)
- Präzise Messung von Parametern der Abbildungsqualität wie MTF, Schärfe, Homogenität, Kontrast, Verzeichnung, Effizienz, Farbe und Luminanz bzw. Leuchtdichte (auf Anfrage)

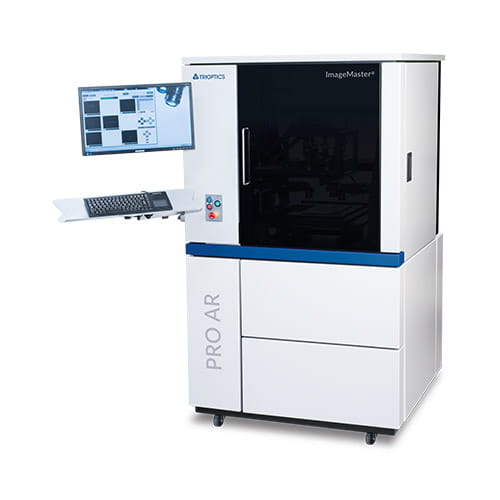

ImageMaster® PRO AR
Prüfung der Leistungsfähigkeit von Augmented Reality Optiken in der Großserienproduktion
Mit dem ImageMaster® PRO AR bietet TRIOPTICS ein präzises und schnelles Testsystem für die Produktion von Augmented Reality Optiken. Der ImageMaster® PRO AR misst sowohl einzelne Komponenten wie Waveguides und Projektoren als auch komplette AR-Module.
- Parallele Messung mit bis zu 27 Kollimatoren und Teleskopen
- 0,3 Sekunden Messzeit pro Messpunkt
- Automatische Positionierung der Prüflinge durch automatisiertes Traysystem
Mehr erfahren
- kontrastreiches, programmierbares Display als Lichtquelle und Objektgenerator
- Softwaregesteuerte RGB-Lichtquelle zur Messung verschiedener Wellenlängen
- Integration von Kundendisplays möglich (auf Anfrage)

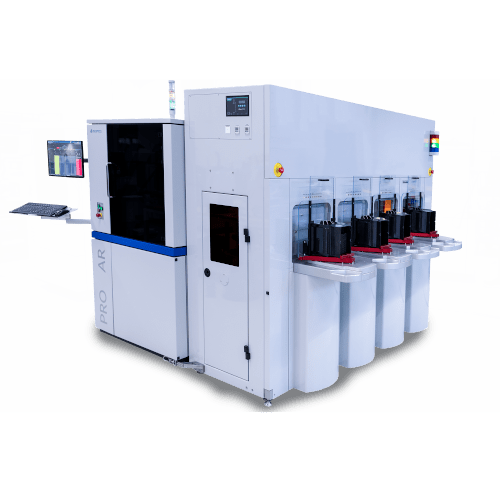

ImageMaster® PRO AR
Automatisches Be- und Entladen mit Wafer-Handler
Der ImageMaster® PRO AR mit Wafer-Handler ermöglicht einen vollständig automatischen Arbeitsablauf bei der optischen Prüfung von Waveguides in der Produktion. Das Roboter-Handling der Wafer, ein softwaregesteuerter automatischer Messprozess und die Unterstützung diverser Waferträger sorgen für maximale Performance. Die wichtigsten Messparameter sind Kontrast (MTF), Verzeichnung, Effizienz und chromatische Aberrationen.
- Hochgenaue Messung von Kontrast (MTF), Verzeichnung und Effizienz über das Sichtfeld und die Eyebox
- Vollständiger Eyebox-Scan, mehrere Messpunkte werden parallel gemessen für kürzeste Messdauer
- Konzipiert für Transmissions-Waveguides, Unterstützung von Reflexions-Waveguides optional
- Vom Benutzer wählbare Pupillengröße, Beleuchtungswellenlängen und -Polarisation, und Eye-Relief-Abstand (Scheitelabstand)
Video
ImageMaster® PRO AR mit Wafer-Handler
Verschaffen Sie sich einen ersten Eindruck von der optischen Prüfung von Waveguides in der Produktion. Der Wafer-Handler wird zum automatisierten Be- und Entladen in einem softwaregesteuerten und automatischen Messprozess eingesetzt. In Kombination mit dem ImageMaster® PRO AR wird eine hochgenaue Messung von Kontrast (MTF), Verzeichnung und Effizienz über das Sichtfeld und die Eyebox erreicht.
Software
Software für ImageMaster® Lab VR und Lab AR
- Skript-Tools für kundenspezifische Programmierungen und Analysen
- Funktionen zur einfachen Ausrichtung des Prüflings
- Intuitive Benutzeroberfläche und zeitsparende Linsen-Prüfroutinen
- Zertifikat im HTML-Format lässt sich in MS-Excel importieren
Software für ImageMaster® Lab VR und Lab AR
- Skript-Tools für kundenspezifische Programmierungen und Analysen
- Funktionen zur einfachen Ausrichtung des Prüflings
- Intuitive Benutzeroberfläche und zeitsparende Linsen-Prüfroutinen
- Zertifikat im HTML-Format lässt sich in MS-Excel importieren
