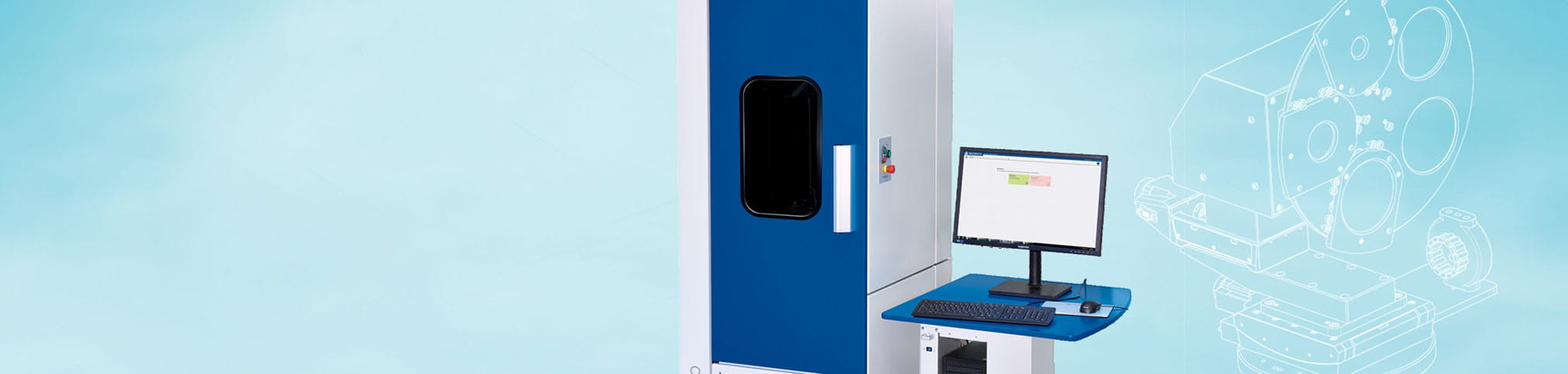

ImageMaster® ENDO PRO
Messung der Abbildungsqualität von Endoskopen
Bei der Herstellung von medizinischen Endoskopen ist die zuverlässige Qualitätskontrolle der Abbildungsqualität unerlässlich. Der ImageMaster® ENDO PRO sorgt mit seinem vollautomatisierten, softwaregesteuerten Messprozess für eine effiziente und bedienerunabhängige Qualitätskontrolle in der Produktion von Endoskopen.
Vollautomatisch
Mit dem ImageMaster® ENDO PRO erfolgt eine vollautomatische Messung sämtlicher relevanter Messparameter in einem einzigen Messvorgang.
Effizient
Das Gerät ermöglicht eine effiziente Qualitätskontrolle in der Produktion mit Ausgabe eines individuell anpassbaren Messzertifikates. In der Serienmessung desselben Endoskoptyps beträgt die Messzeit für alle Messparameter 4 Minuten. Unter Berücksichtigung der Rüstzeit können somit mindestens 12 Endoskope pro Stunde gemessen werden.
Variabel
Das äußerst flexible System misst sowohl Endoskope mit Okulartrichter als auch solche mit C-Mount Kameraanschluss. Der motorisierte Objektgenerator ermöglicht eine schnelle Einrichtung verschiedener Endoskoptypen.
Produkt

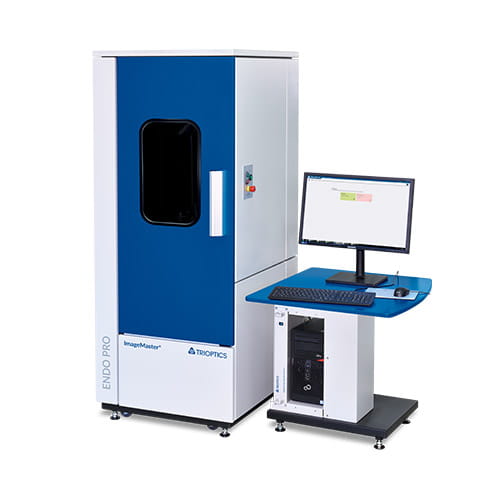

ImageMaster® ENDO PRO
Folgende Parameter können gemessen werden:
- MTF axial und außeraxial
- Blickrichtung
- Bildfeld
- Scheinbares Gesichtsfeld
- Verzeichnung
- Vergrößerung
- Dioptrien
- Zentrierschlag
- Optional: Vignettierung, Ausleuchtung
Software
ProCam® für ImageMaster® ENDO PRO
Die Software ProCam® setzt sich aus verschiedenen Elementen für das vollautomatische Ausrichten zusammen:
- Mit dem integrierten Script-Tool können die Prozesse der Messung und Ausrichtung leicht an die besonderen Anforderungen von Kunden und Geräten angepasst werden
- Speicherung der Messergebnisse in einer Datenbank, um eine lückenlose Rückverfolgbarkeit und umfangreiche Datenanalysen zu ermöglichen
- Barcodescanner implementierbar
- Ausgabe des Messprotokolls in PDF und Excel Format
- Mittels hochpräziser Bildanalyse-Algorithmen wird eine vollautomatische Ausrichtung von Detektor und Strichplatte zum Endoskop durchgeführt
- Benutzerverwaltung mit unterschiedlichen Zugriffsrechten
