OptiSpheric®
Der Standard zur umfassenden Prüfung optomechanischer Parameter von Linsen
OptiSpheric® ist der Branchenstandard für die berührungslose Prüfung grundlegender axialer optischer und mechanischer Parameter und wird weltweit eingesetzt, um Einzellinsen – wie auch Intraokularlinsen – und optische Systeme vollständig zu messen und zu qualifizieren. Die größten Labore und die bedeutendsten Optikhersteller der Welt vertrauen auf die optischen Prüfsysteme von TRIOPTICS.
Das OptiSpheric® setzen sie dabei für die zuverlässige und reproduzierbare axiale Messung von effektiver Brenn- und Schnittweite, Anlagemaß, Krümmungsradius und Modulationsübertragungsfunktion (MTF) ein. Dabei sind verschiedene Produktvarianten verfügbar, die für unterschiedliche Anwendungen optimiert sind und den Messprozess vereinfachen: manuelle oder automatisierte Prozesse in verschiedenen Messbereichen, die Kombination mit OptiCentric®, Messung bei weiteren Wellenlängen und In-Luft- und in-Situ-Messung für Intraokularlinsen. Die leicht zu bedienende Software erlaubt jederzeit die genaue Messung der Prüflinge.
Zuverlässig & rückführbar
Benutzerfreundlich & schnell
Effizient
Produkte

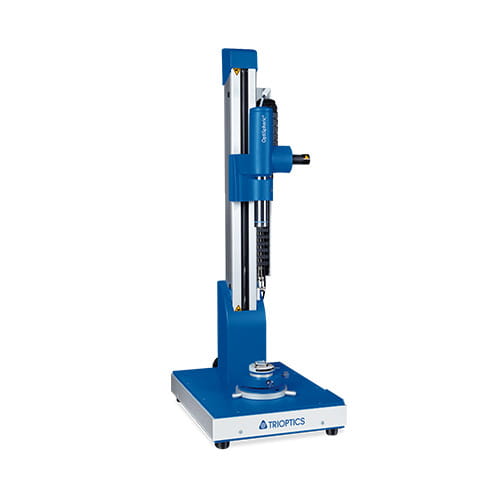

OptiSpheric® AF
Der Standard zum Prüfen von Linsen
Das automatisierte OptiSpheric® AF ermöglicht schnelle und zuverlässige Prüfergebnisse in automatisierten Prüfsequenzen.
- Hochpräziser Autofokus
- Schnittweitenmessung sowie Messung des Anlagemaßes und des Krümmungsradius von ±5 mm bis zu ±490 mm
Mehr erfahren
Das OptiSpheric® AF ist in vier Varianten erhältlich. Diese unterscheiden sich in Ihren Messbereichen:
- OptiSpheric® AF 500:
- Brennweiten von -450 mm bis +500 mm.
- Schnittweite, Anlagemaße und Krümmungsradius von ±5 mm bis zu ±490 mm
- OptiSpheric® AF 1000
- Brennweiten bis zu ±1000 mm.
- Schnittweite, Anlagemaße und Krümmungsradius von ±5 mm bis zu ±490 mm
- OptiSpheric® AF 1500
- Brennweiten bis zu ±1500 mm.
- Schnittweite, Anlagemaße und Krümmungsradius von ±5 mm bis zu ±790 mm
- OptiSpheric® AF 2000
- Brennweiten bis zu ±1500 mm.
- Schnittweite, Anlagemaße und Krümmungsradius von ±5 mm bis zu ±990 mm

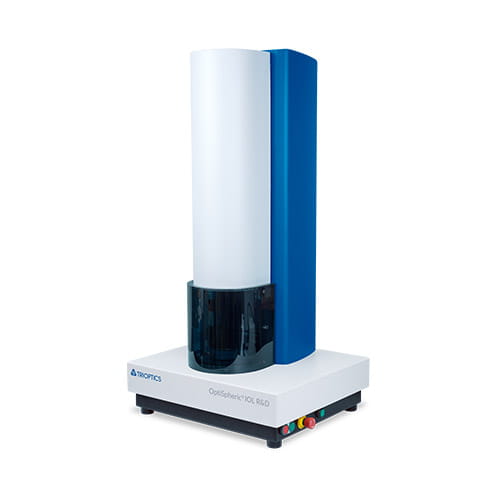

OptiSpheric® IOL R&D
IOLs in F&E umfassend prüfen
Das OptiSpheric® IOL R&D erlaubt die Prüfung von Intraokularlinsen in Forschung und Entwicklung.
- Schnelle Einzellinsenmessung in nur 12 Sekunden
- Normgerechte Messung hydrophober und hydrophiler Linsen in Luft oder im beheizbaren in situ Augenmodell gemäß ISO 11979
- Messung der Brechkraft mit einer Genauigkeit von 0,3 % für alle Arten von Intraokularlinsen
Mehr erfahren
Die Produkte der OptiSpheric® IOL-Serie stellen den Industriestandard für die Prüfung von Intraokularlinsen dar. Dabei vertrauen Kunden auf die hochpräzisen Messungen in der Forschung und Entwicklung sowie in der Produktion. Der transparente Messvorgang erlaubt die mühelose Bestimmung wichtiger Parameter wie:
- Brechkraft (Sphäre, Zylinder und Addition)
- Brennweite (EFL)
- Modulationsübertragungsfunktion (MTF und 2D-MTF)
- Punktbildfunktion (PSF und LSF)
- Orientierung der Zylinderachse, Orthogonalität der optischen Achsen und Abweichung der Marker von der optischen Achse
- Krümmungsradius (in Luft)
- Schnittweite (BFL, in Luft)
- MTF-Fokusscan („Through Focus Scan“)
- Energieverteilung (MTF Area)
- Strehlwert
- Visuelle Begutachtung
Die Messsysteme sind universell einsetzbar für alle Arten von Intraokularlinsen (monofokale, sphärisch aberrierte Linsen (EDOF),multifokale, trifokale, torische sowie asphärisch IOLs (jeweils diffraktiv, refraktiv oder Sektorlinse)) und erlauben die Rückführbarkeit der Messergebnisse auf internationale, unabhängige Prüfinstitute wie NPL und NIST.

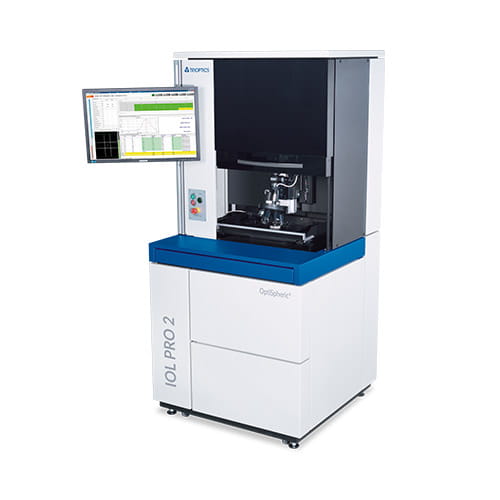

OptiSpheric® IOL PRO 2
Vollautomatisierte IOL-Messung
OptiSpheric® IOL PRO 2 ermöglicht die Prüfung von Intraokularlinsen in der Produktion.
- Hoher Durchsatz mit bis zu 100 Linsen pro Messdurchlauf
- Normgerechte Messung hydrophober und hydrophiler Linsen in Luft oder im beheizbaren in situ Augenmodell gemäß ISO 11979
- Messung der Brechkraft mit einer Genauigkeit von 0,3 % für alle Arten von Intraokularlinsen
Mehr erfahren
Die Produkte der OptiSpheric® IOL-Serie stellen den Industriestandard für die Prüfung von Intraokularlinsen dar. Dabei vertrauen Kunden auf die hochpräzisen Messungen in der Forschung und Entwicklung sowie in der Produktion. Der transparente Messvorgang erlaubt die mühelose Bestimmung wichtiger Parameter wie:
- Brechkraft (Sphäre, Zylinder und Addition)
- Brennweite (EFL)
- Modulationsübertragungsfunktion (MTF und 2D-MTF)
- Punktbildfunktion (PSF und LSF)
- Orientierung der Zylinderachse, Orthogonalität der optischen Achsen und Abweichung der Marker von der optischen Achse
- Krümmungsradius (in Luft)
- Schnittweite (BFL, in Luft)
- MTF-Fokusscan („Through Focus Scan“)
- Energieverteilung (MTF Area)
- Strehlwert
- Visuelle Begutachtung
Die Messsysteme sind universell einsetzbar für alle Arten von Intraokularlinsen (monofokale, sphärisch aberrierte Linsen (EDOF),multifokale, trifokale, torische sowie asphärisch IOLs (jeweils diffraktiv, refraktiv oder Sektorlinse)) und erlauben die Rückführbarkeit der Messergebnisse auf internationale, unabhängige Prüfinstitute wie NPL und NIST.

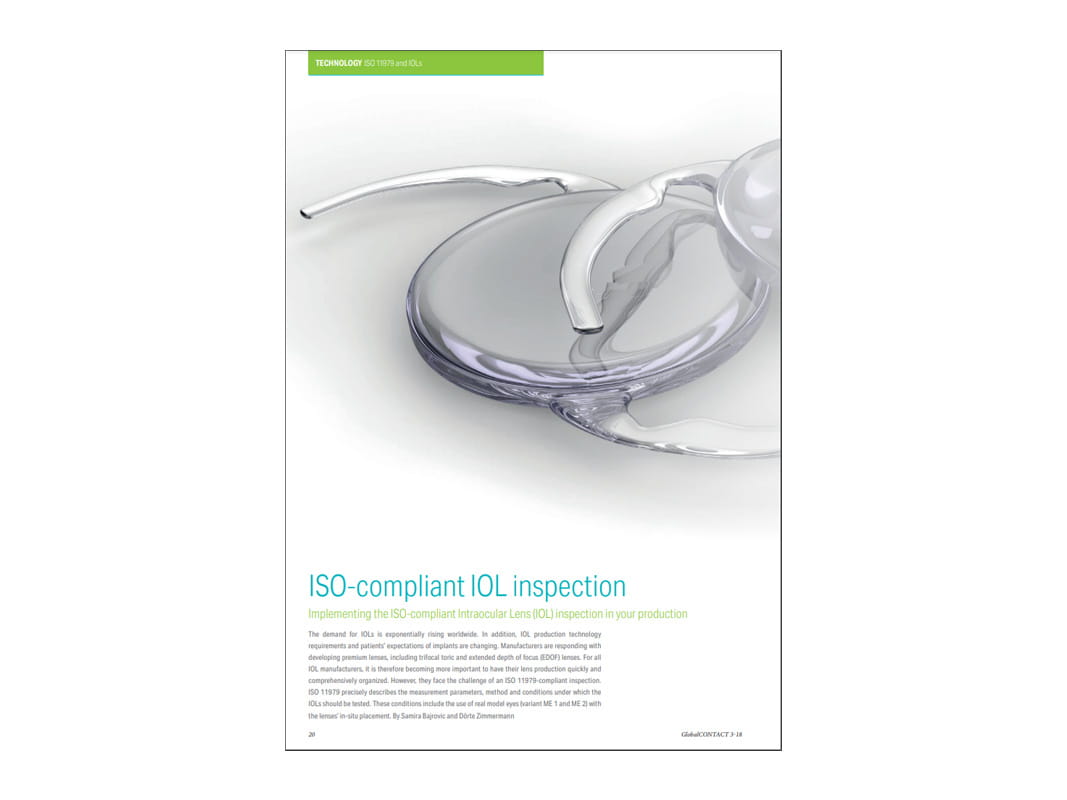

Downloads
Software
OptiSpheric® Software
Einfache und intuitive Bedienung
Die bewährte Software des OptiSpheric® entspricht den Anforderungen der Optikfertigung in Bezug auf einfache und intuitive Bedienung. Sie erfüllt die höchsten Ansprüche an Messgeschwindigkeit und Präzision und bietet gleichzeitig konsistente, verlässliche Messergebnisse. Die Standardmessabläufe werden ergänzt durch die Möglichkeiten individuelle Messabläufe zu konfigurieren.
Die Software überzeugt in vielfältiger Hinsicht:
- Umfassende, zuverlässige Funktionalitäten, die sowohl in der Produktion als auch in Forschung und Entwicklung eingesetzt werden können
- Optimierung des Prüfablaufs durch kundenspezifische Programmierung von Mess- und Analysesequenzen mittels Skript-Tooling – ideal für F&E-Labor
- Schnelles Arbeiten durch die optional automatisierte Positionierung der passenden Strichplatte für die aktuelle Anwendung
Nutzung für IOL-Messunge / Usage for IOL Measurement
Für den Einsatz im Bereich der IOL-Messungen wurde die Software noch einmal besonders angepasst. Hier bietet sie:
- Erleichterte Bedienung durch vordefinierte Messabläufe für die unterschiedlichen IOL-Typen
- Schnelles Einrichten des Systems mit nur wenigen Klicks, um das vollautomatisierte Ausrichten und Messen von Chargen mit bis zu 100 IOLs zu starten
- Flexible und modular aufgebaute Menüführung, die für unterschiedliche Anwender (Labor, Produktion, Administrator) eingerichtet werden kann
Mehr erfahren
- Gute Verständlichkeit der Messergebnisse durch grafische Anzeigen und Abbildung des Kamerabildes in Echtzeit
- Softwarebasierte Korrektur der Brechkraft bei Temperaturdifferenzen, Defokussierung und/oder sphärischer Korrektur
- Effiziente Datenein- und -ausgabe mittels Datenbank-Kommunikation und optional Verknüpfung mit Barcodeleser
- Unterschiedliche Modi ermöglichen die Erstellung von z. B. individuellen Messskripten
Upgrades
Linsenhalter

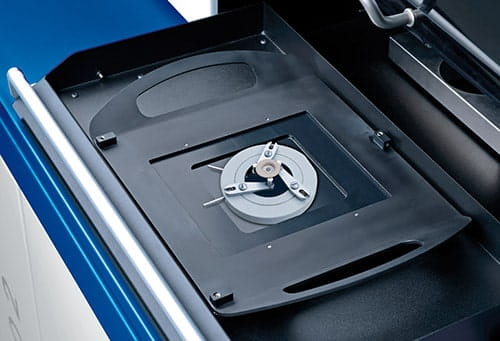

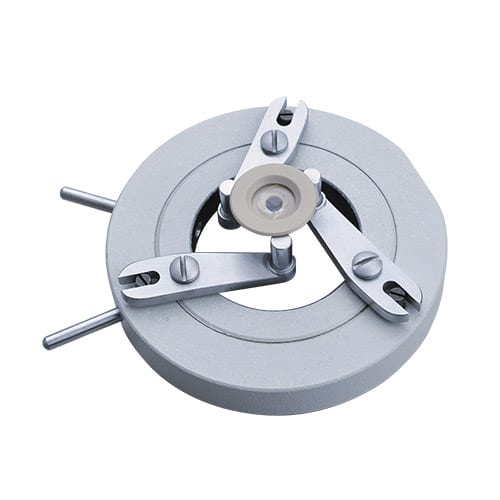

- Selbstzentrierende Halter für Linsen mit einem Außendurchmesser von 3 mm bis 35 mm mit X-Y Verschiebevorrichtung
- Selbstzentrierender Halter für Linsen mit einem Außendurchmesser von 5 mm bis 75 mm mit X-Y Verschiebevorrichtung
Messbereich und Referenzierung
- Weitere Vorsatzoptiken zur Erweiterung der Messbereiche
- Das OptiSpheric® ist auch als Modul für das OptiCentric® erhältlich
- Referenzlinsen
Beleuchtung
- Zusätzliche Lichtquelle für vereinfachte BFL, FFL und Krümmungsradius-Messung
- Filter zur Messung bei weiteren Wellenlängen

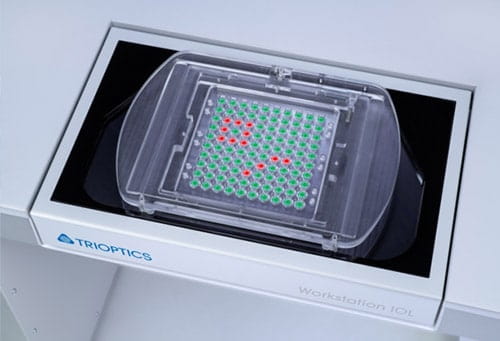

SortStation IOL zur einfachen, schnellen und sicheren Durchführung aller der Messung vor- und nachgelagerten Arbeitsschritte:

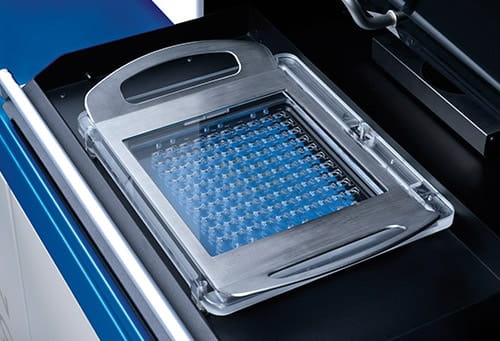

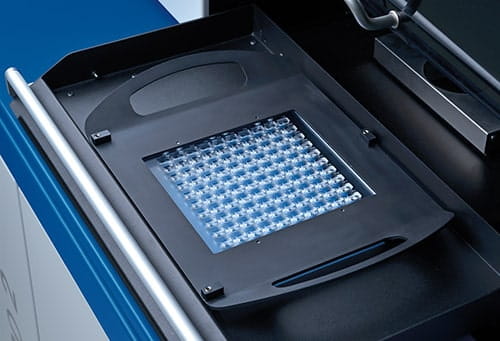

- Beladen der Prüflingsträger: Durch eine optimale Beleuchtung ist die ideale Positionierung der Linsen leicht erkennbar.
- Sortierung der Linsen nach der Messung: Die Prüfergebnisse werden automatisch an das Display übertragen und direkt am Ort des Prüflings sichtbar gemacht. So wird die Erfüllung des Ausschusskriteriums in einem rot/grün Farbschema angezeigt und die sichere Zuordnung jeder Linse ermöglicht.

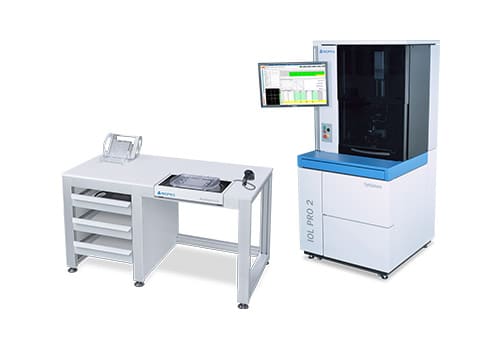

WorkStation IOL
Die Workstation IOL ist ein vollständiger Arbeitsplatz in den die SortStation IOL integriert ist. Mit ihrem Stauraum für nicht verwendete Prüflingsträger und weiteres Zubehör sorgt die Workstation IOL für Ordnung. Schubladeneinlagen unterstützen die sichere und organisierte Aufbewahrung. Mit der dazugehörigen Halterung lassen sich die in-situ Prüflingsträger leicht und sicher zur Trocknung aufstellen.
Weitere:

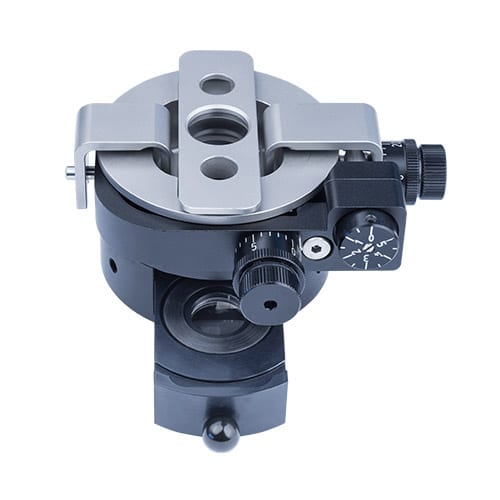

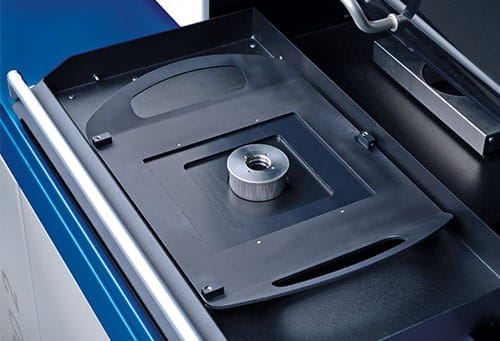

- Heizung für Modellauge
- Korneas unterschiedlicher Designs, z. B. mit sphärischer Aberration
- Hochleistungs-LED (Lichtquelle)

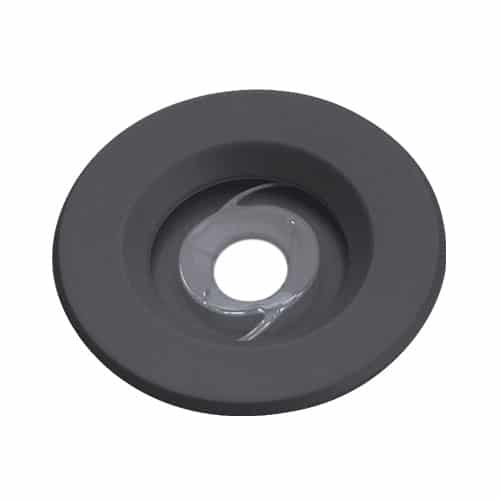

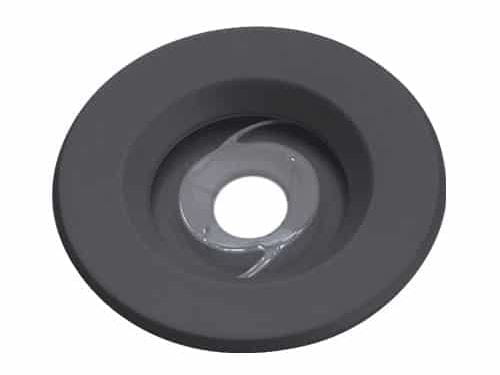

- Kundenspezifische Linsenaufnahme für Tray
- Filter zur Messung bei verschiedenen Wellenlängen und photopischer Beleuchtung
