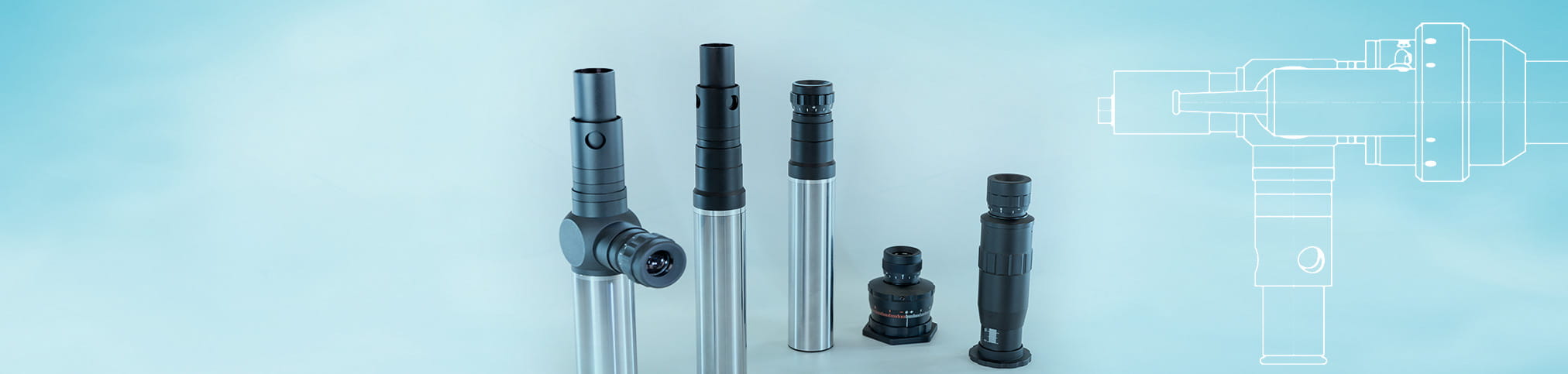

Autokollimatoren
Autokollimatoren

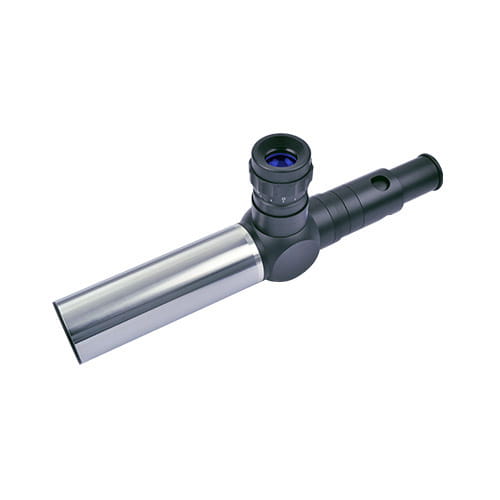

Autokollimatoren mit fester Fokuseinstellung
Bei Autokollimatoren mit fester Fokuseinstellung sind die beiden Strichplatten in der Brennebene der Objektivlinse positioniert, so dass der austretende Strahl parallel ist. Diese Konfiguration wird als Unendlichkeitseinstellung bezeichnet, d. h. die Autokollimatoren fokussieren auf Unendlich.
- Feste Fokuseinstellung mit Unendlichkeitseinstellung
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar
Fokussierbare Autokollimatoren
Autokollimatoren mit variabler Fokuseinstellung
Die Strichplatten des fokussierbaren Autokollimators (fokussierbares Autokollimationsfernrohr) können aus der Brennpunktebene der Objektivlinse herausbewegt werden, so dass der Autokollimator auf eine endliche Entfernung fokussiert werden kann.
- Variable Fokuseinstellung mit endlicher Entfernungseinstellung
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar
Weitwinkel Autokollimatoren

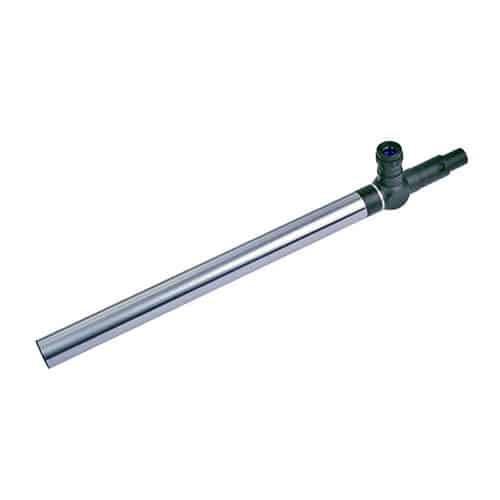

Autokollimatoren mit sehr großem Sichtfeld und fester Fokuseinstellung
TRIOPTICS hat eine einzigartige Produktreihe von Autokollimatoren entwickelt, die sich durch ein erheblich größeres Sichtfeld auszeichnen.
- 50 bis 100 % größeres Sichtfeld im Vergleich zu Standardautokollimatoren
- Feste Fokuseinstellung mit Unendlichkeitseinstellung
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar
Fokussierbare Weitwinkel Autokollimatoren
Autokollimatoren mit variabler Fokuseinstellung
Die Strichplatten des fokussierbaren Autokollimators können aus der Brennpunktebene der Objektivlinse herausbewegt werden, so dass der Autokollimator auf eine endliche Entfernung fokussiert werden kann.
- 50 bis 100 % größeres Sichtfeld im Vergleich zu Standardautokollimatoren
- Variable Fokuseinstellung mit endlicher Entfernungseinstellung
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar

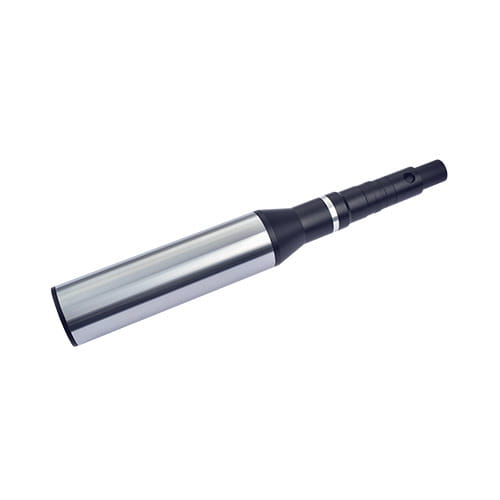

Kollimatoren
Kollimatoren
Kollimatoren mit fester Fokuseinstellung
Ein Kollimator besteht aus einem Objektiv und einer beleuchteten Strichplatte, die exakt in der Brennebene positioniert ist. Der austretende Strahl verläuft parallel (kollimierter Strahl), so dass das Bild der Strichplatte ins Unendliche projiziert wird.
- Das Bild der Strichplatte wird bei einer Wellenlänge von 546 nm (auf Wunsch auch andere Wellenlängen möglich) ins Unendliche projiziert
- Der Abstand zwischen Strichplatte und Objektiv ist fix eingestellt
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar
Fokussierbare Kollimatoren

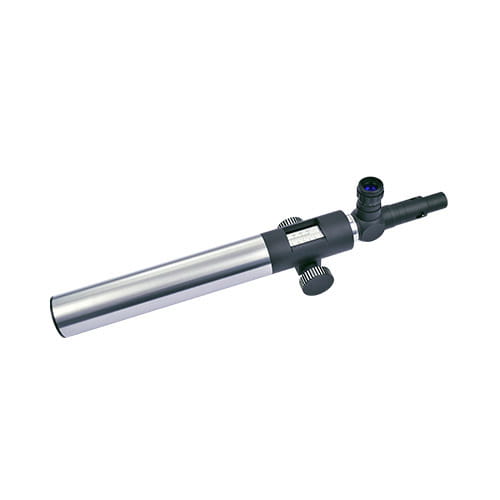

Kollimatoren mit variabler Fokuseinstellung
Der Strichplattenstutzen des fokussierenden Kollimators (endliche Entfernungseinstellung) ist an einem ausziehbaren Rohr montiert, um die Brennpunkteinstellung zu ermöglichen. Damit ist es möglich, endliche und unendliche Entfernungseinstellungen zu realisieren.
- Die Brennpunkteinstellung ist variabel und damit ist eine endliche und unendliche Entfernungseinstellung möglich
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar
Weitwinkel Kollimatoren
Kollimatoren mit sehr großem Sichtfeld
Um die Anforderungen zu erfüllen, die die Kunden an die Prüfung optischer Instrumente mit großem Sichtfeld stellen, hat TRIOPTICS eine einzigartige Produktreihe von Kollimatoren entwickelt, die sich durch ein erheblich größeres Sichtfeld auszeichnen.
- 50 bis 100 % größeres Sichtfeld im Vergleich zu Standardkollimatoren
- Das Bild der Strichplatte wird ins Unendliche projiziert
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar
Fokussierbare Weitwinkel Kollimatoren
Kollimatoren mit sehr großem Sichtfeld und variabler Fokuseinstellung
Die Brennpunkteinstellung ist variabel. Damit ist eine endliche und unendliche Entfernungseinstellung möglich.
- 50 bis 100 % größeres Sichtfeld im Vergleich zu Standardkollimatoren
- Doppelmikrometerschraube für die Verschiebung der Strichplatte (optional mit digitaler Anzeige) verfügbar

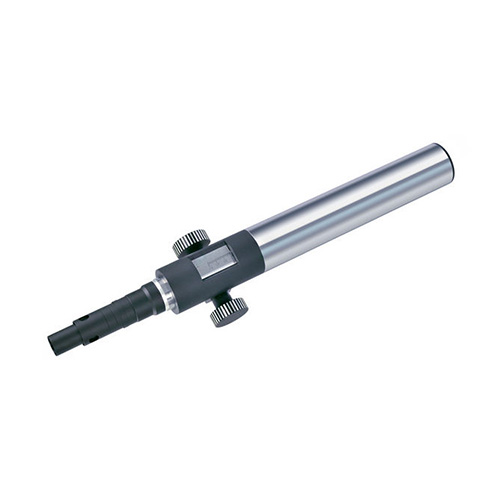

Prüffernrohre
Prüffernrohre
Prüffernrohr mit sehr großem Sichtfeld und fester Fokuseinstellung
Das Prüffernrohr ist standardmäßig auf unendlich eingestellt und bildet das Objekt in der Bildebene des Objektivs ab. Anschließend wird das Bild vergrößert und mithilfe eines Okulars optisch überprüft. Zu Messzwecken befindet sich in der Regel eine Maske mit Skaleneinteilung in der Bildebene. Die Vergrößerung des Prüffernrohrs wird durch das Verhältnis der Brennweiten von Objektiv und Okular bestimmt.
- Das Bild befindet sich einer unendlichen oder sehr großen Entfernung
- Optional können die Prüffernrohre auch mit Doppelmikrometer ausgestattet werden.
- Optional mit Strichplattenwechsler (RC)

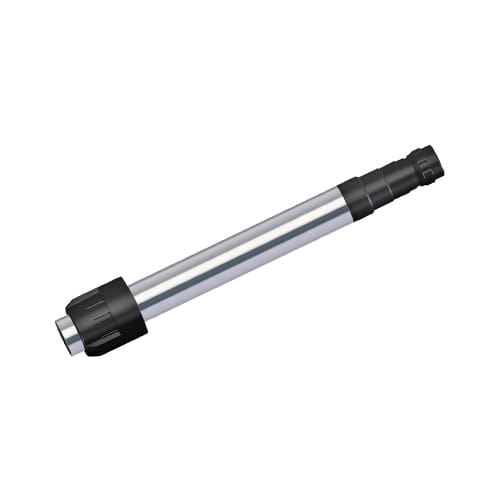

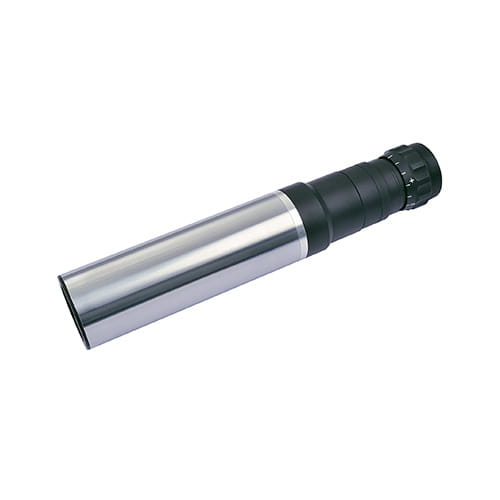

Fokussierbare Prüffernrohre
Prüffernrohr mit variabler Fokuseinstellung
Fokussierbare Prüffernrohre können im Gegensatz zu Standard Prüffernrohren auf endliche Entfernungen fokussiert werden. Der Strichplattenadapter ist hierzu an einem ausziehbaren Objektivrohr montiert, so dass die Strichplatte aus der Brennpunktebene des Objektivs verschoben werden kann. Je nach der Lage der Strichplatte in Bezug auf die Brennpunktebene ergibt sich in einer endlichen Entfernung ein reales oder ein virtuelles Bild.
- Die Brennpunkteinstellung ist variabel und damit ist eine endliche und unendliche Entfernungseinstellung möglich
- Optional können die Prüffernrohre auch mit Doppelmikrometer zur Messung von Bildwinkeln in zwei unterschiedliche Richtungen ausgestattet werden.
- Optional mit Strichplattenwechsler (RC)
Weitwinkel Prüffernrohre
Prüffernrohr mit sehr großem Sichtfeld und fester Fokuseinstellung
Um die Anforderungen zu erfüllen, die die Kunden an die Prüfung optischer Instrumente mit großem Sichtfeld stellen, hat TRIOPTICS eine einzigartige Produktreihe von Prüffernrohren entwickelt, die sich durch ein erheblich größeres Sichtfeld auszeichnen.
- 50 bis 100 % größeres Sichtfeld im Vergleich zu Standardprüffernrohren
- Optional können die Prüffernrohre auch mit Doppelmikrometer ausgestattet werden
- Optional mit Strichplattenwechsler (RC)
Dynameter
Messung der Fernrohrvergrößerung
Das Dynameter wird verwendet um:
- den Durchmesser der Austrittspupille des optischen Instruments zu messen
- den Abstand zwischen Okular und Austrittspupille zu vermessen
- Messung der Fernrohrvergrößerung
Dioptrienfernrohr
Fokussierbares Prüffernrohr
Das Dioptrienfernrohr oder Dioptometer ist ein fokussierbares Prüffernrohr, das die Brechkraft von Linsen in Dioptrien misst. Die Messergebnisse werden auf einer Skala direkt am Dioptrienfernrohr abgelesen.
- Dioptrienfernrohr lässt sich an kundenindividuelle Halter befestigen
- Nahezu alle TRIOPTICS Dioptrienfernrohre haben große Skaleneinteilungen und erlauben ein einfaches Ablesen
- Okulare sind austauschbar und können an individuelle Bedürfnisse angepasst werden
Strichplatten
Es gibt Strichplatten für Kollimatoren und für Teleskope. Für beide Typen ist entsprechend dem gewählten Instrument zwischen Standard-Sichtfeld und großem Sichtfeld zu unterscheiden.
- Für Teleskope: Mit Teleskopen werden Objekte betrachtet, die auf die Okularstrichplatte abgebildet werden. Es werden positive Okularstrichplatten empfohlen.
- Für Kollimatoren: Kollimatoren bilden die Strichplattenstruktur in einiger Entfernung ab. Grundsätzlich kann jede Strichplatte ausgewählt werden. Für die Abbildung feiner Strukturen empfiehlt sich eine negative Strichplatte.
- Für Autokollimatoren: Bei Autokollimatoren ist die richtige Kombination der Strichplatten von hoher Bedeutung. Bei RET-32 / RET-12 steht RET-12 für die Kollimatorstrichplatte und RET-32 für die Okularstrichplatte.
Kollimator-Strichplatten mit Standard-Sichtfeld / Ø12
- Single cross, positive
- Single cross, negative
- Double cross, positive
- Siemens star
- Slanted edge, positve
- Slanted edge, negative
- USAF resolution test pattern, positive
- USAF resolution test pattern, negative
- Pinhole, negative
- H-Type, negative
Kollimator-Strichplatten mit großem Sichtfeld / Ø25
- Single cross, positive
- Single cross, negative
- Single Slit, negative
- H-Type, negative
- Double cross, positive
- Siemens star
- USAF resolution test pattern, positive
- USAF resolution test pattern, negative
- Angle graduated scales, positive
- Angle graduated scales, negative
Okular-Strichplatten mit Standard-Sichtfeld / Ø12
- Angle graduated scales, positive
- Distance graduated scales, negative
Okular-Strichplatten mit großem Sichtfeld / Ø25
- Angle graduated scales, positive
- Angle graduated scales, negative
- Distance graduated scales, positive
- Distance graduated scales, negative
Downloads
Upgrades

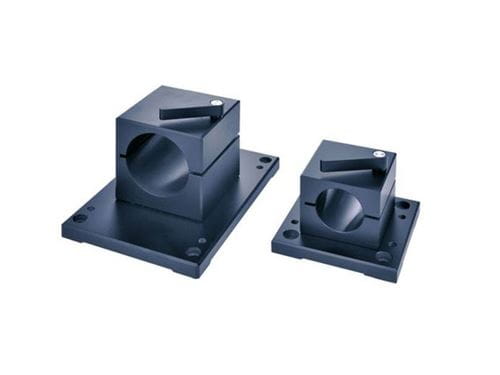

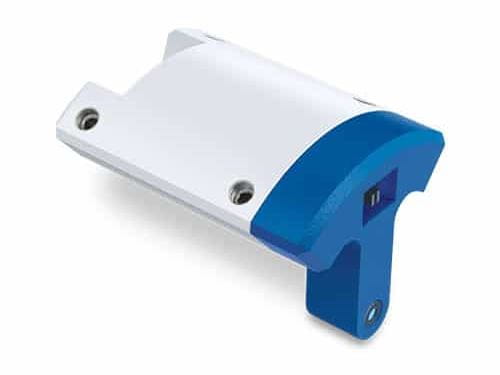

Lagerbock:
- Lagerbock D38
- Lagerbock D57
- Lagerbock D115
- Lagerbock D38 mit 54er Strahlhöhe

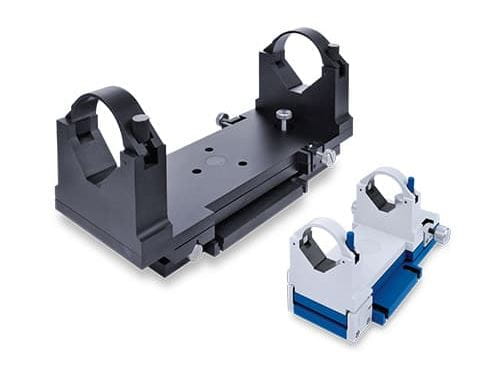

Justierbare Halter:
- Justierbarer Halter D38
- Justierbarer Halter D57
- Justierbarer Halter D115
- Justierbarer Halter D140
Stativ:

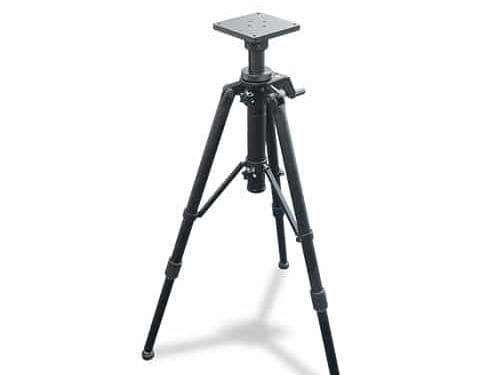

- Stativ/Stand
V-Prisma (Magnetprisma):
- V-Prisma für Wellen D20 bis D50
- V-Prisma für Wellen D50 bis D150
Senkrechte Halterung (Stand):
- Manueller Stand für D38
- Manueller Stand für D57
- Vorrichtung zur Keilmessung

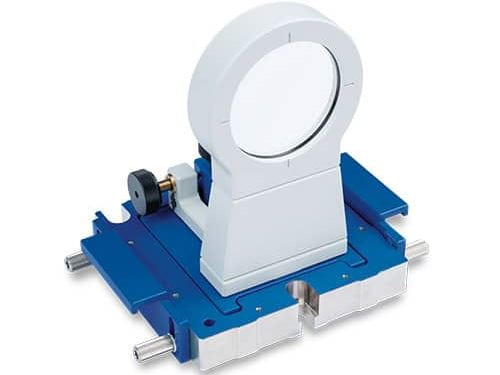

Spiegel und Planplatten in Fassung:
- Spiegel in Fassung für D38/D57
- Spiegel in Fassung für D115/D140
- Planplatte in Fassung für D38/D57
- Planplatte in Fassung für D115/D140
Justierbare Spiegel und Planplatten in Fassung:
- Justierbarer Spiegel für D38/D57
- Justierbarer Spiegel für D115/D140

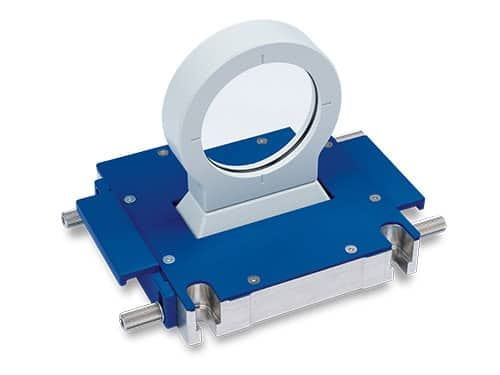

- Justierbare Planplatte für D38/D57
- Basisplatte
- Basisplatte mit seitlichem Anschlag
Umlenkspiegel:
- 45°-Umlenkspiegel für D38
- 45°-Umlenkspiegel für D57
- 45°-Umlenkspiegel für D115
- Pentaprisma 50 mm ±1′ in Halterung
- Pentaprisma 25 x 45 in Halterung, Blendenöffnung 1 3/4 Inch x 1 7/8 Inch
- Pentaprisma 25 x 45 in Halterung, Blendenöffnung 1 3/4 Inch x 1 7/8 Inch
- 90° Optical Square mit justierbarer Fassung
Laser-Ausrichthilfe:
- Laser-Ausrichthilfe D57
- Laser-Ausrichthilfe D115/140
Sucherprisma

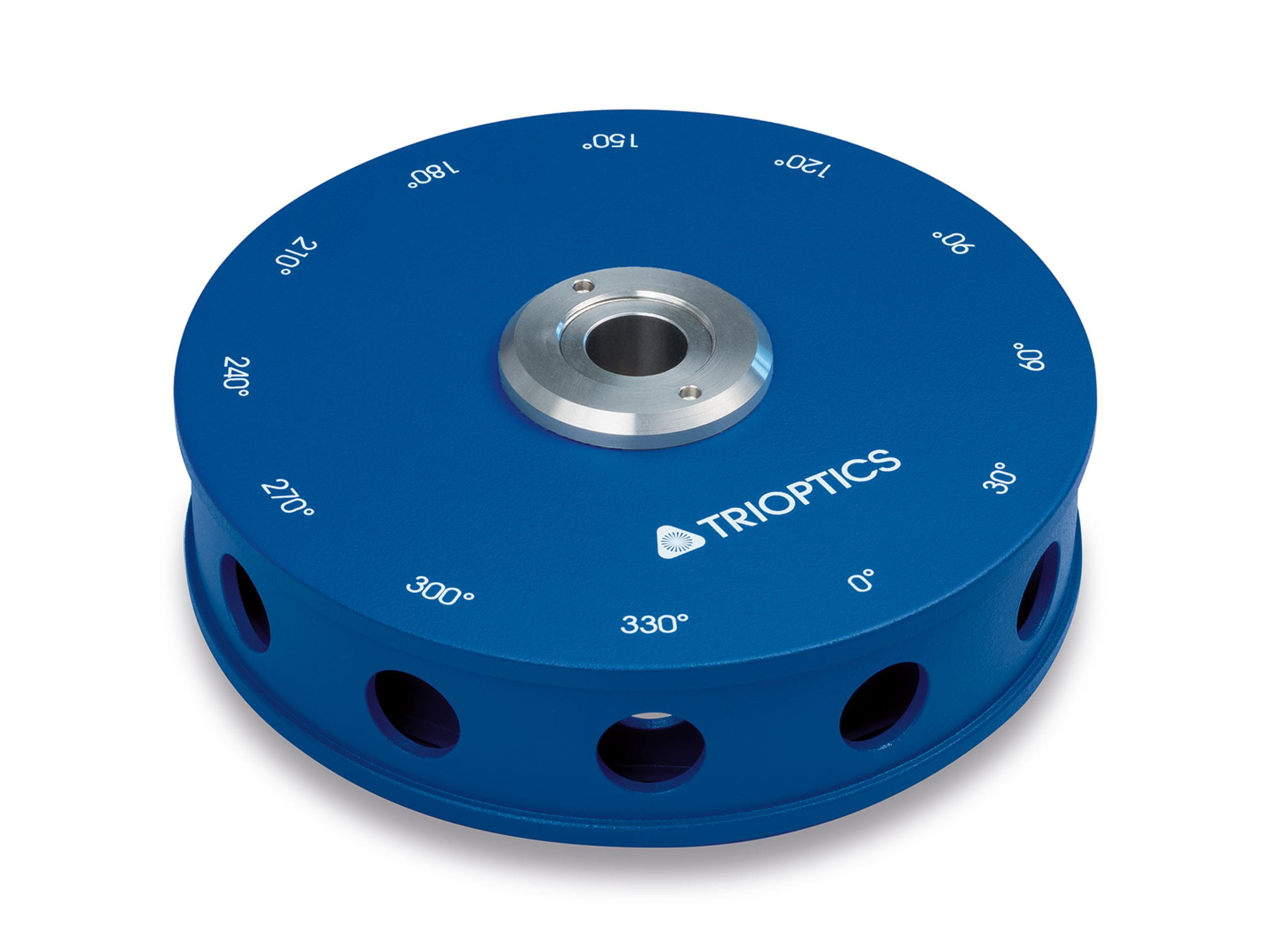

Polygone:
- Zwölfseitiges Polygon in Halterung, 5 Sekunden Genauigkeit

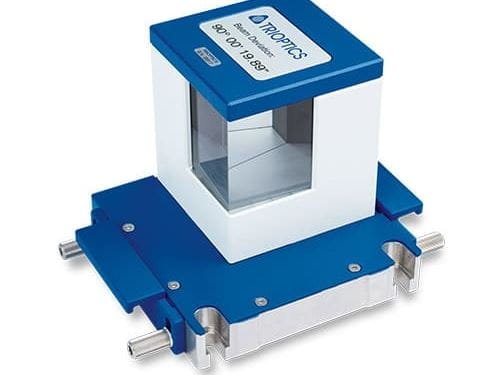

Referenzprisma:
- 90°-Referenzprisma 40 mm verspiegelt in Halterung
Kalibrierkeile:
- Kalibrierkeil 10 arcmin
- Kalibrierkeil für TriAngle® UltraSpec 10 arcmin, mit integriertem Bandpassfilter
Sonstiges Zubehör:

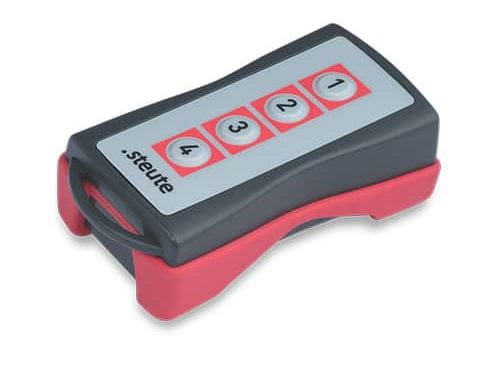

- Fernbedienung für TA ohne Kabel
- Bolzen zur Drehachsenbestimmung H+W
- Libelle
