ATS
Justierdrehmaschinen für hochpräzises Zentrieren, Ausrichten und Bearbeiten von gefassten Linsen und Linsengruppen
Vielseitig
Hohe Fertigungsgenauigkeit
Hohe Rentabilität
Produkte

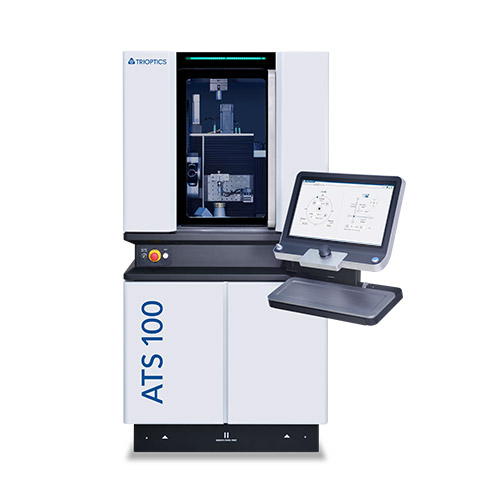

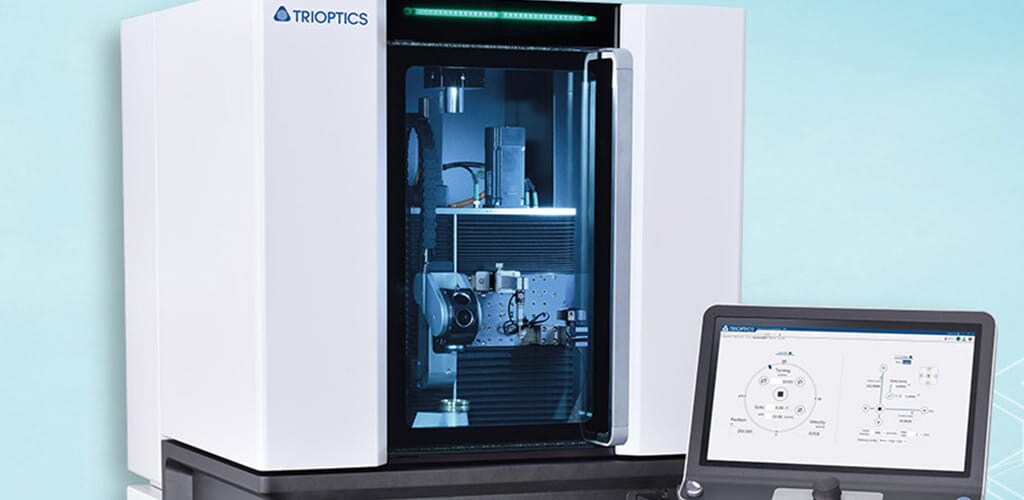

ATS 100
Die kompakte Justierdrehmaschine
Die ATS 100 ist optimiert für die Bearbeitung von Linsen mit einem Durchmesser von bis zu 100 mm und einem Gewicht von bis zu 3 kg.
- Automatisiertes Justierfutter
- Reproduzierbare Fertigung mit einer Wiederholgenauigkeit von besser als 2,5 µm
- Einfache Reinigung über integrierte Spanabsaugung
- Geeignet für zykluszeit-optimierte Bearbeitung hoher Losgrößen

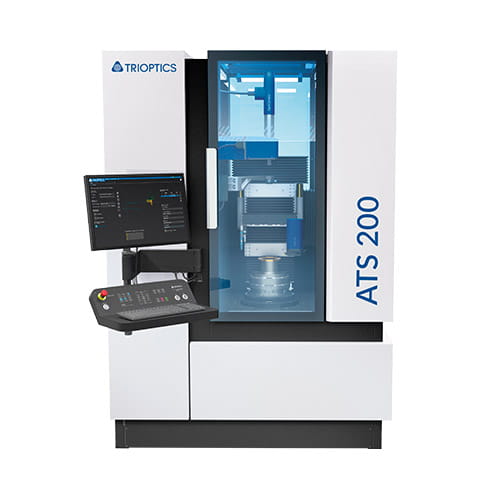

ATS 200
Die hochpräzise Justierdrehmaschine
ATS 200 ist ausgelegt auf die Bearbeitung von kleinen und mittelgroßen Linsen in Fertigungen mit mittleren Losgrößen.
- Optional mit hydrostatischer Spindel
- Automatisiertes Justierfutter
- Große Steifigkeit und thermische Stabilität durch optimierte Granit-Basis
- Reproduzierbare Fertigung mit einer Wiederholgenauigkeit von besser als 1,0 µm
Für höchste Genauigkeit: ATS 200 UP

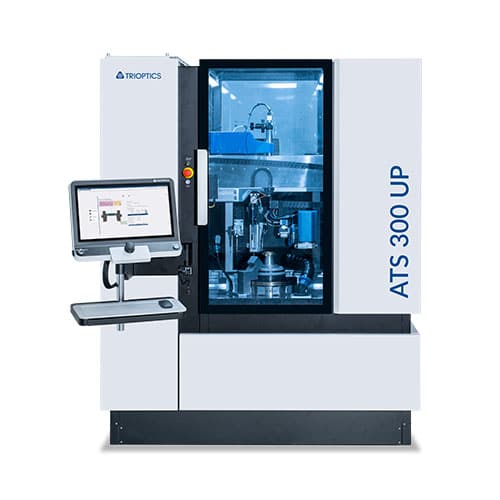

ATS 300 UP
Flexibilität beim Linsendurchmesser
Gefasste Linsen bis zu einem Durchmesser von 300 mm werden von der ATS 300 UP hochpräzise bearbeitet.
- Hydrostatische Spindel
- Hervorragende Dämpfung für sehr hohe Genauigkeitsanforderungen von bis zu 0,5 µm
- Umfassendes Zubehör

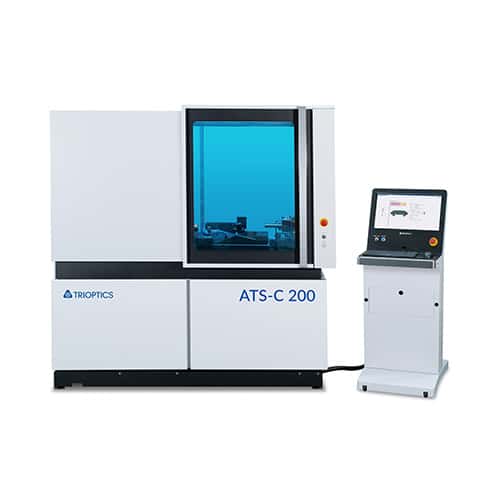

ATS-C
CNC-Justierdrehmaschine für kurze Zykluszeiten
Die ATS-C ist horizontal aufgebaut und bietet volle CNC-Fähigkeiten, die eine rasche Integration der Maschine in bestehende Produktionsprozesse ermöglichen.
- Optimierte Zykluszeiten für kleine, gefasste Linsen
- Bearbeitung von Freiform-Fassungs-Designs
- Intuitive Maschinenbedienung ermöglicht schnelle und einfache Umsetzung vom Entwurf bis zum Werkstück

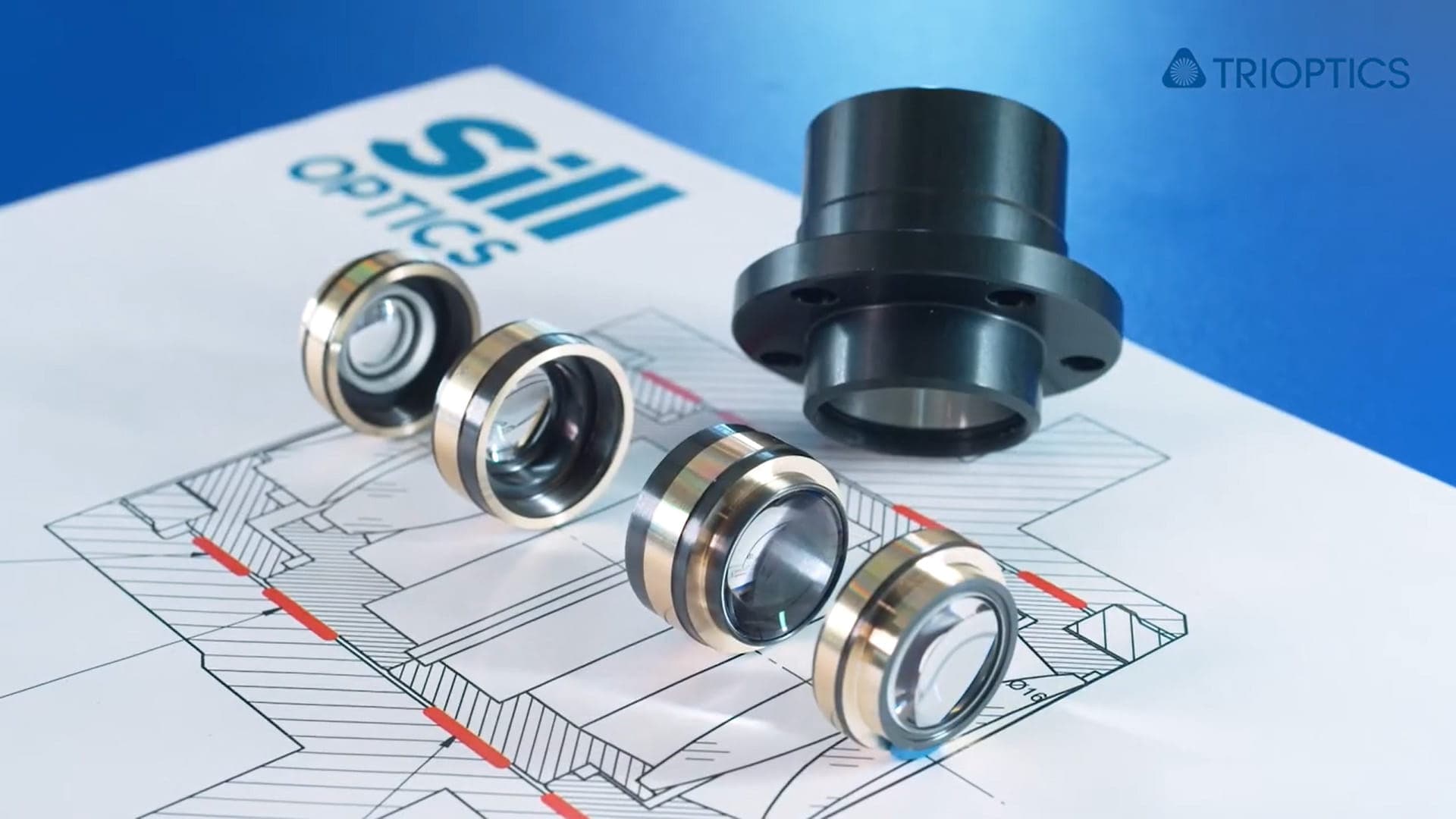

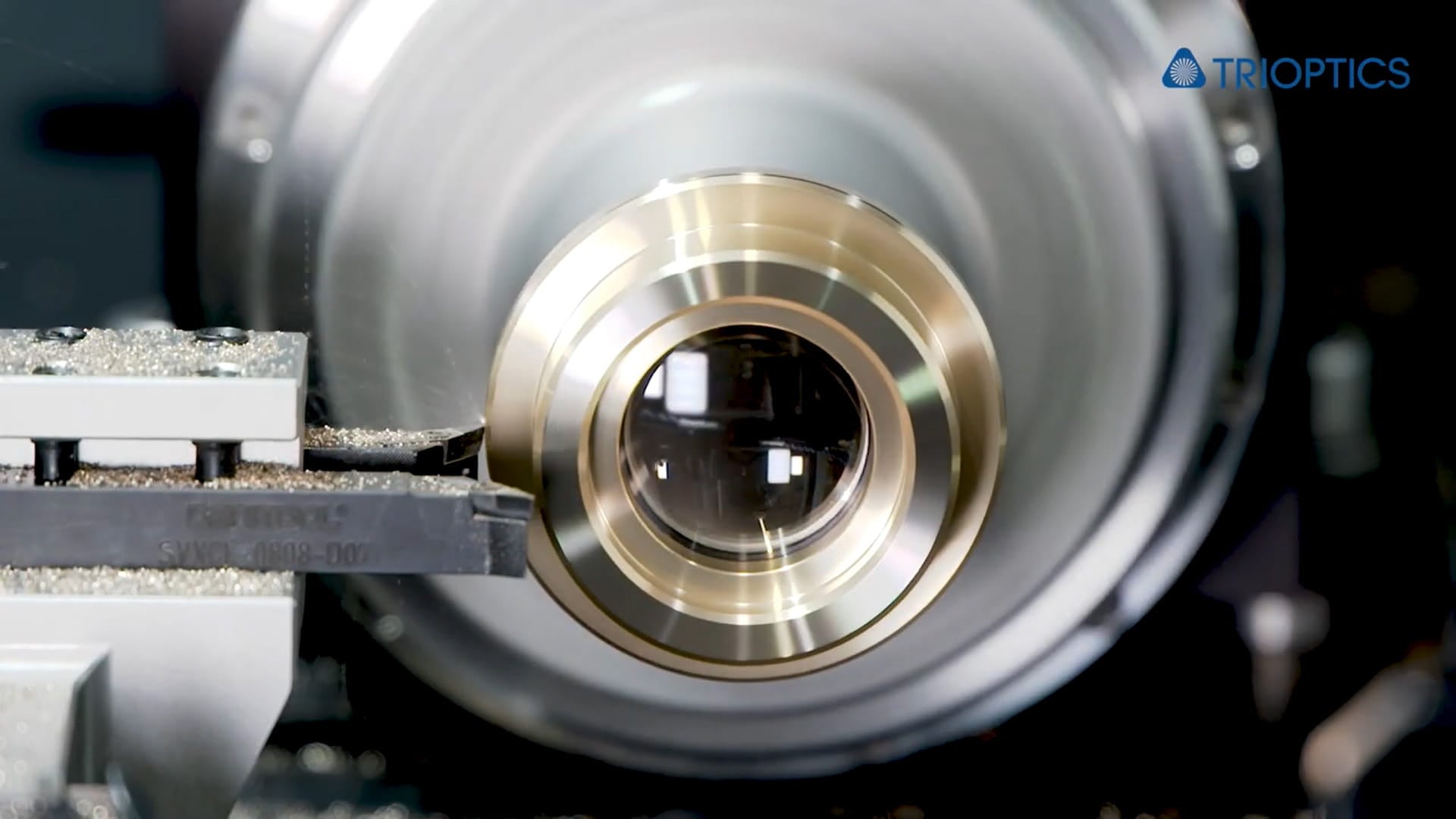

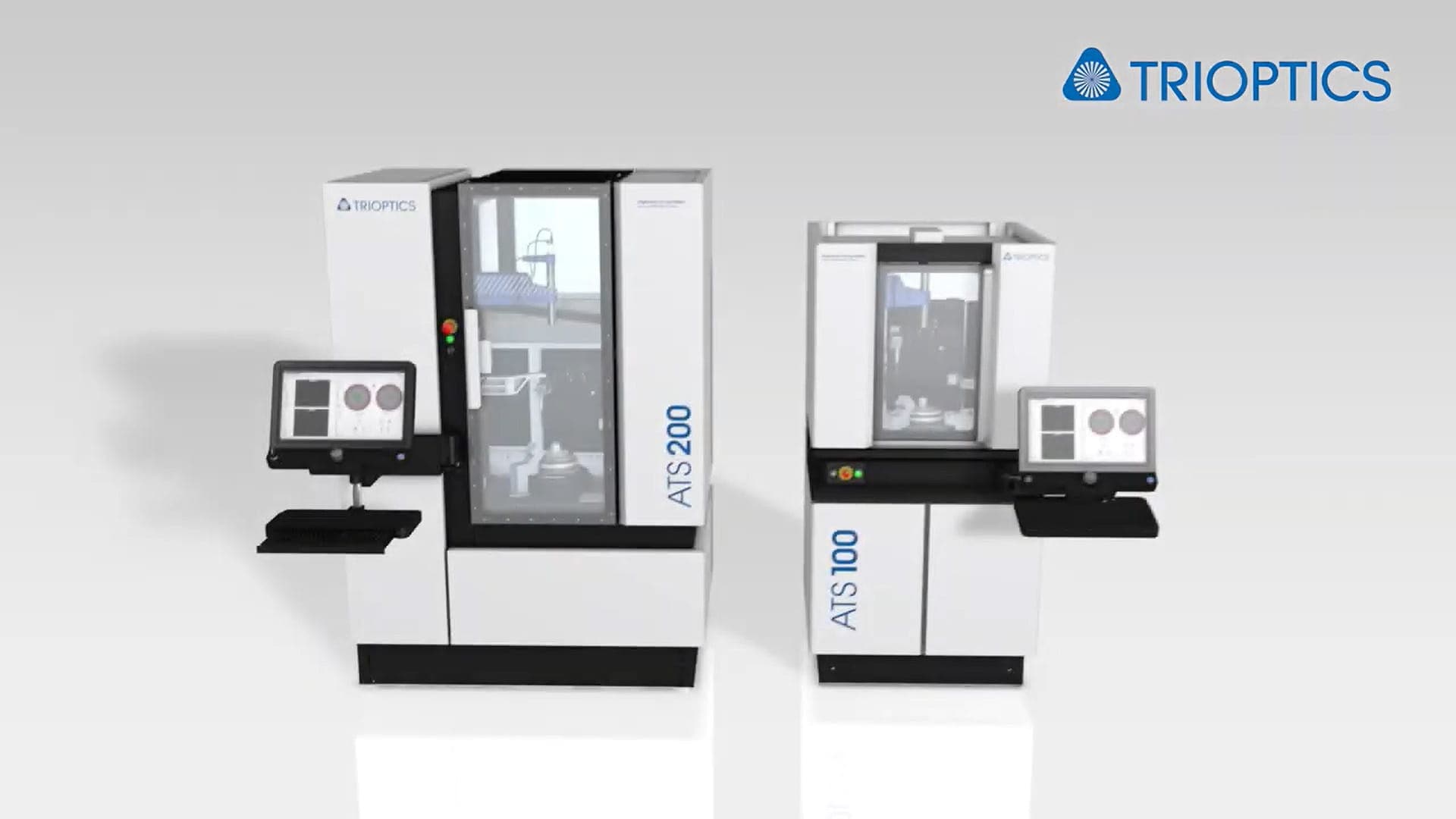

Videos
Software

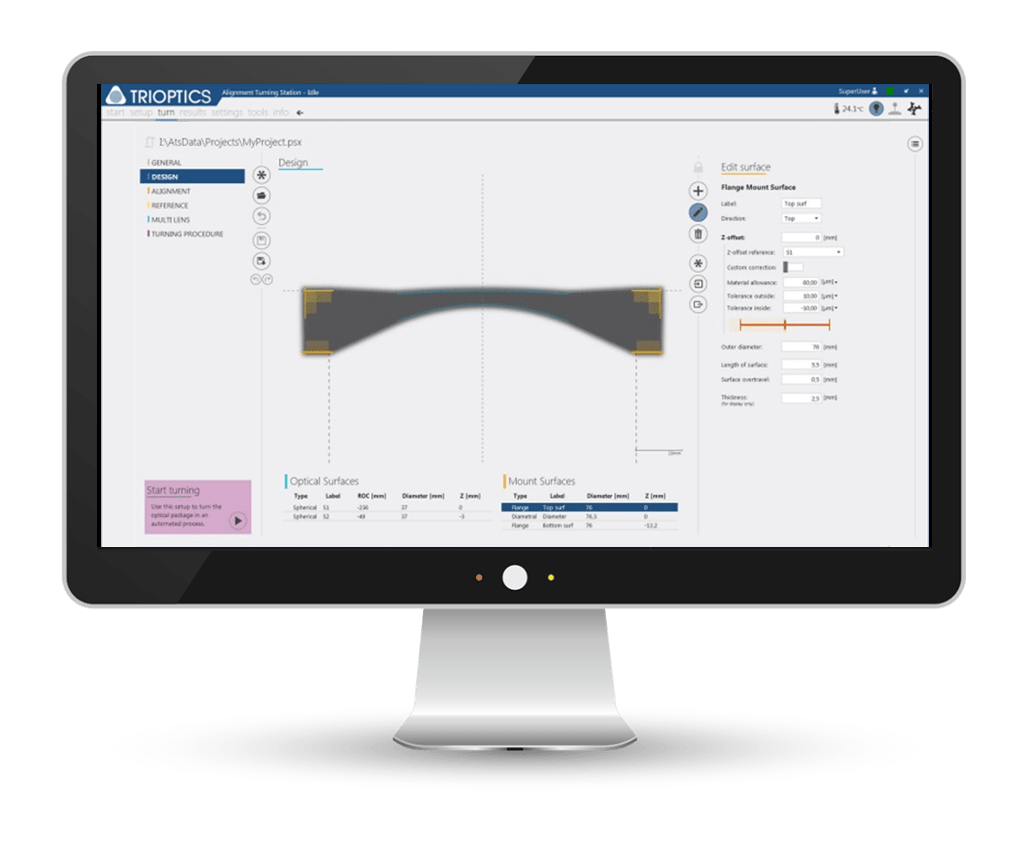

ATS Control
Eine Software für alle Mess- und Fertigungsvorgänge
Die ATS Control vereint die Bedienung der Maschinenfunktionen mit den Routinen zur Messung des Zentrierfehlers und der Ausrichtung. Sowohl zur Einrichtung der Prüflingsgeometrie, als auch zur Durchführung beider Bearbeitungsprozesse wird der Nutzer Schritt für Schritt geführt. Die Software überwacht außerdem fortlaufend die Ergebnisse des Fertigungsprozesses.
Neuste Updates
Unsere Experten arbeiten kontinuierlich daran die Funktionalität der ATS Control Software zu verbessern und zu erweitern. Das hat sich aktuell getan:
- Hochpräzisionsabtastung
Seit jeher setzen wir in unsere ATS-Justierdrehmaschinen hochgenaue mechanische Komponenten ein. Dies ermöglicht es uns, in den Standardeinstellungen die optimale Balance zwischen Messgenauigkeit und Prozessgeschwindigkeit zu finden. Für anspruchsvolle Anwendungen, die höchste Präzision erfordern, haben wir einen neuen Software-Modus entwickelt. Dieser erlaubt eine hochpräzise mechanische Abtastung der Fassung und des Linsenvertex, um in der nachfolgenden Bearbeitung eine noch höhere Zielgenauigkeit zu erreichen.
- Verbesserung der AspheroCheck® Messroutine
Unsere Asphären-Messroutine hat eine umfassende Überarbeitung erfahren: Die Neuerung verbessert die AspheroCheck®-Messung und ermöglicht damit eine noch genauere Ausrichtung und Zentrierung der Asphärenachse in der bearbeiteten, gefassten Linse.
- Messungen von Zentrierfehlern
Die integrierten Messfunktionen wurden auf Basis der etablierten Technologie des OptiCentric® erweitert. Ebenso lassen sich die Ergebnisse mit aussagekräftigen Messprotokolle exportieren, was eine einfache Weiterverarbeitung ermöglicht.

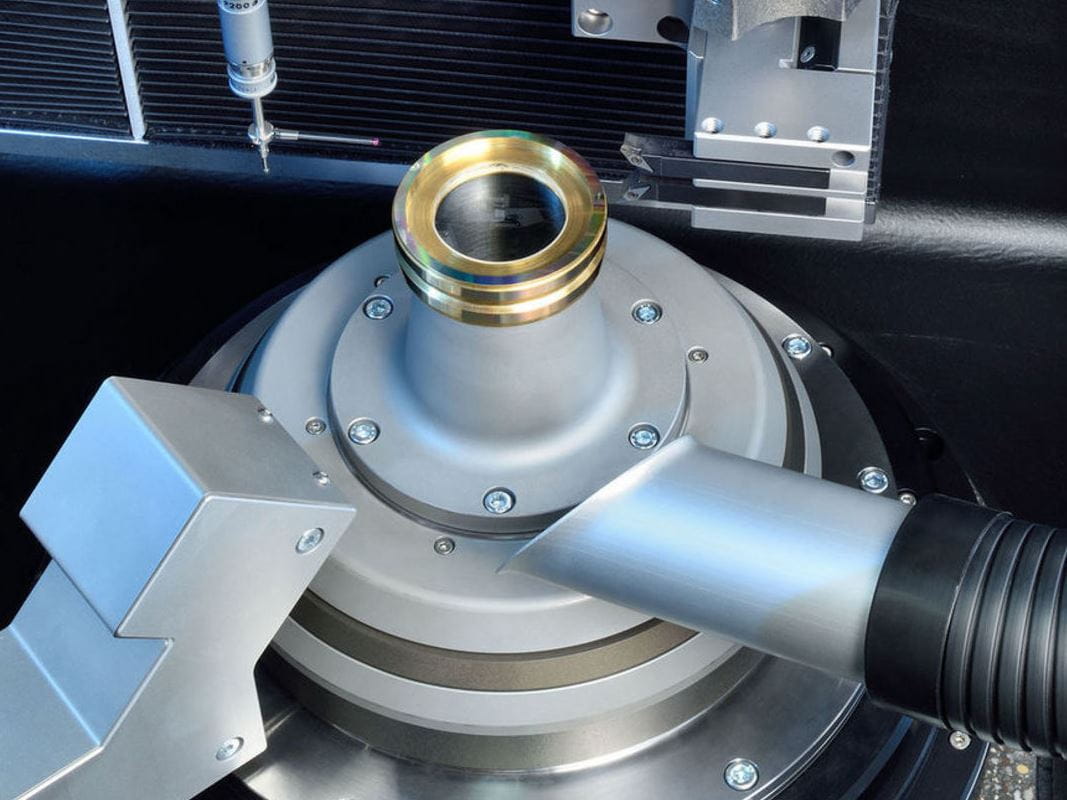

Upgrades
- Aerostatische Spindel
- Hydrostatische Spindel

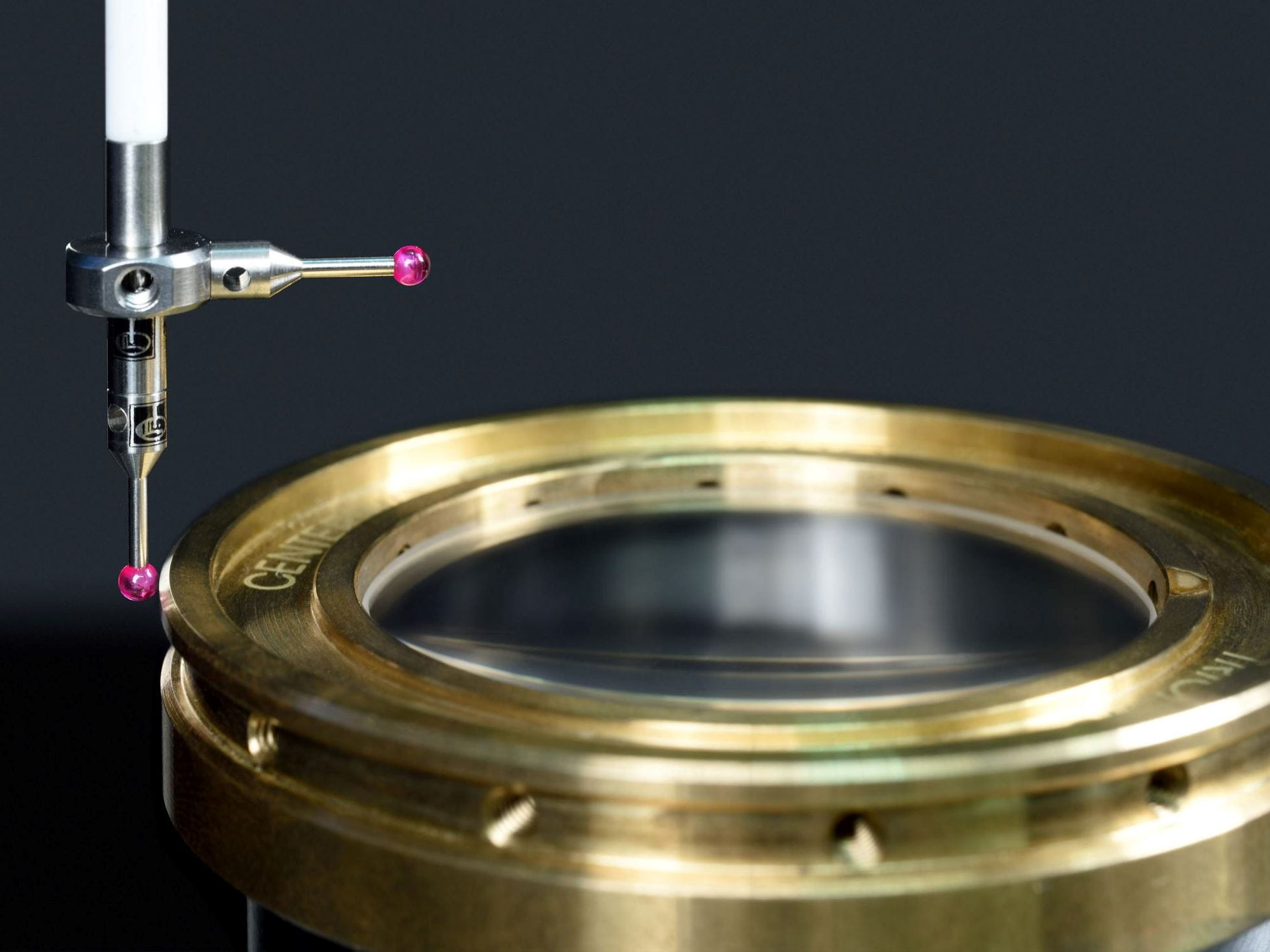

- Taktiler Sensor

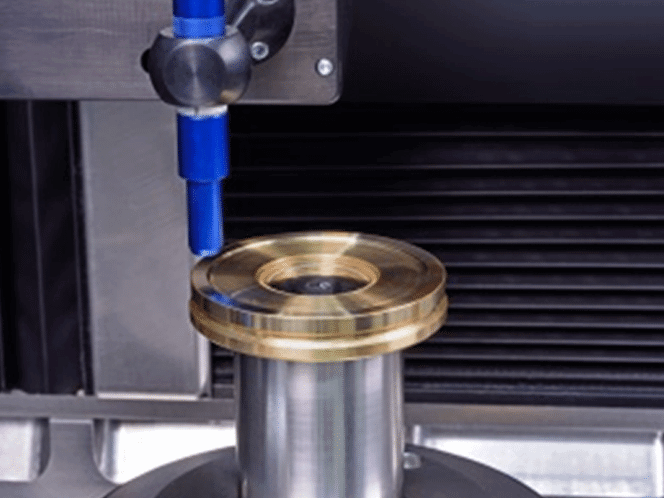

- Optischer Sensor
- Temperatursensor
- Werkstücktemperatursensor
- Sensor für asphärische Linsen
- Zweiter Autokollimator

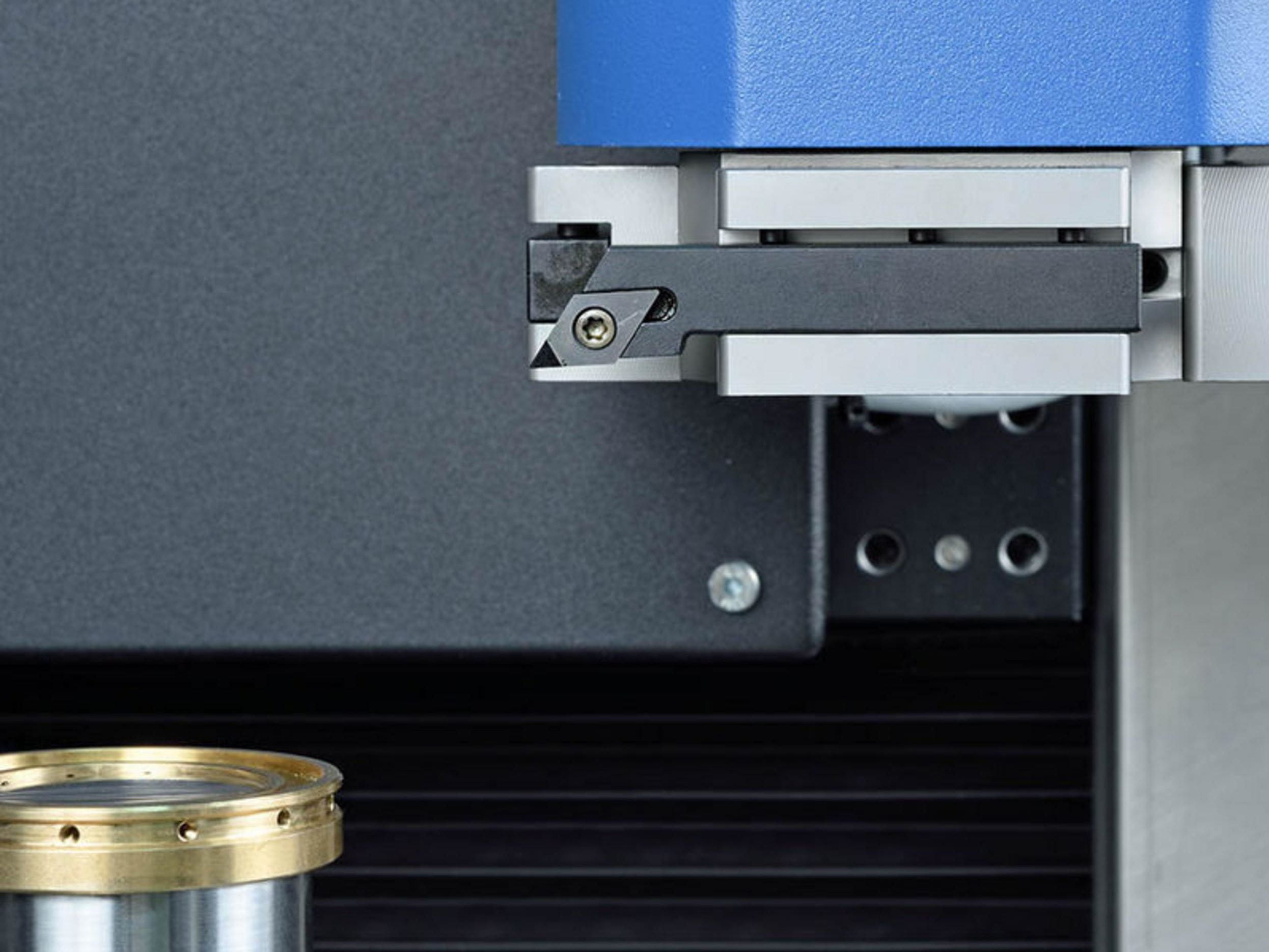

- Vierfach Werkzeugwechsler

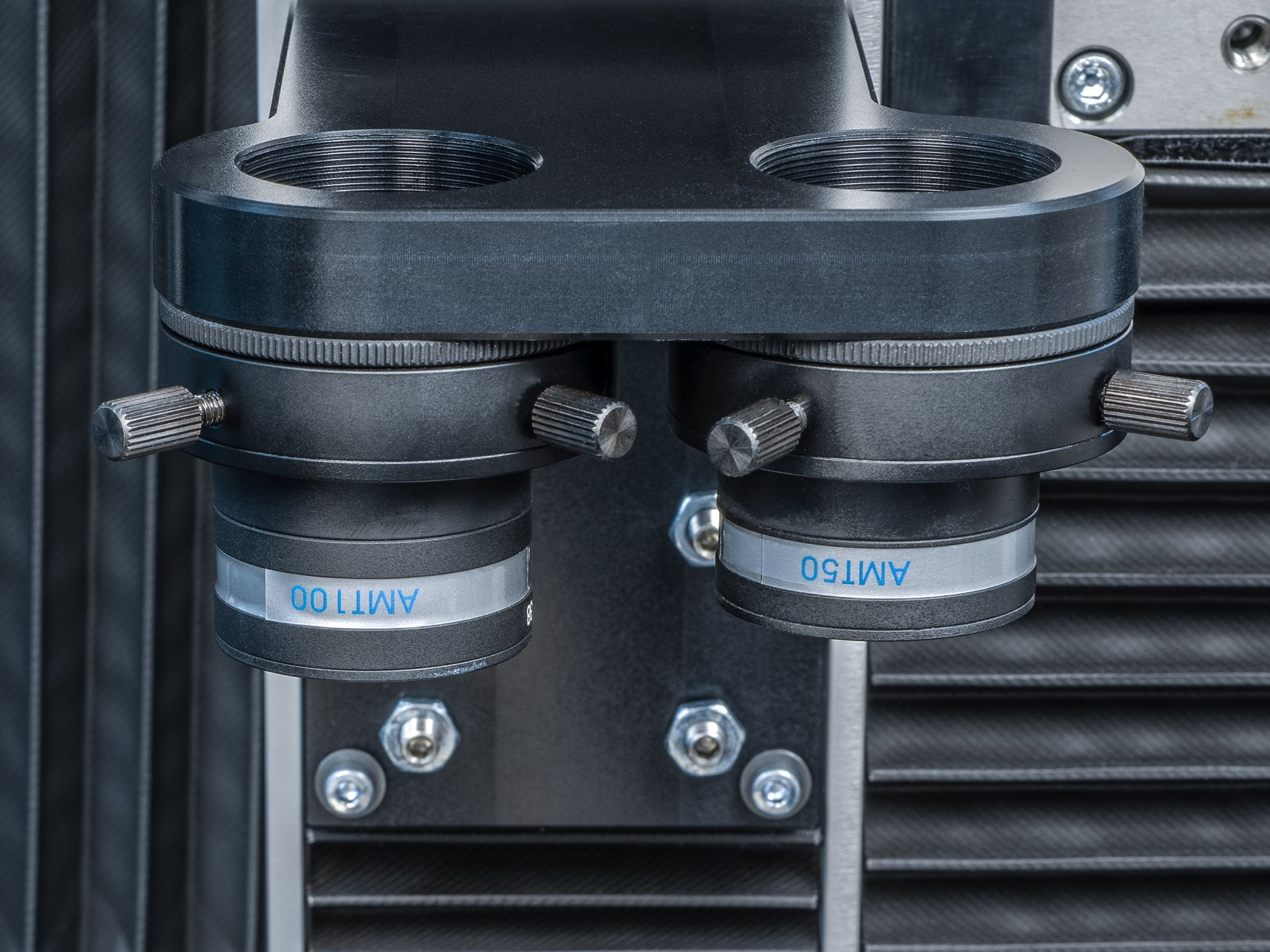

- Vorsatzoptikenwechsler
- Minimalmengenschmierung
- Absaugung
- 2D-Code Leser

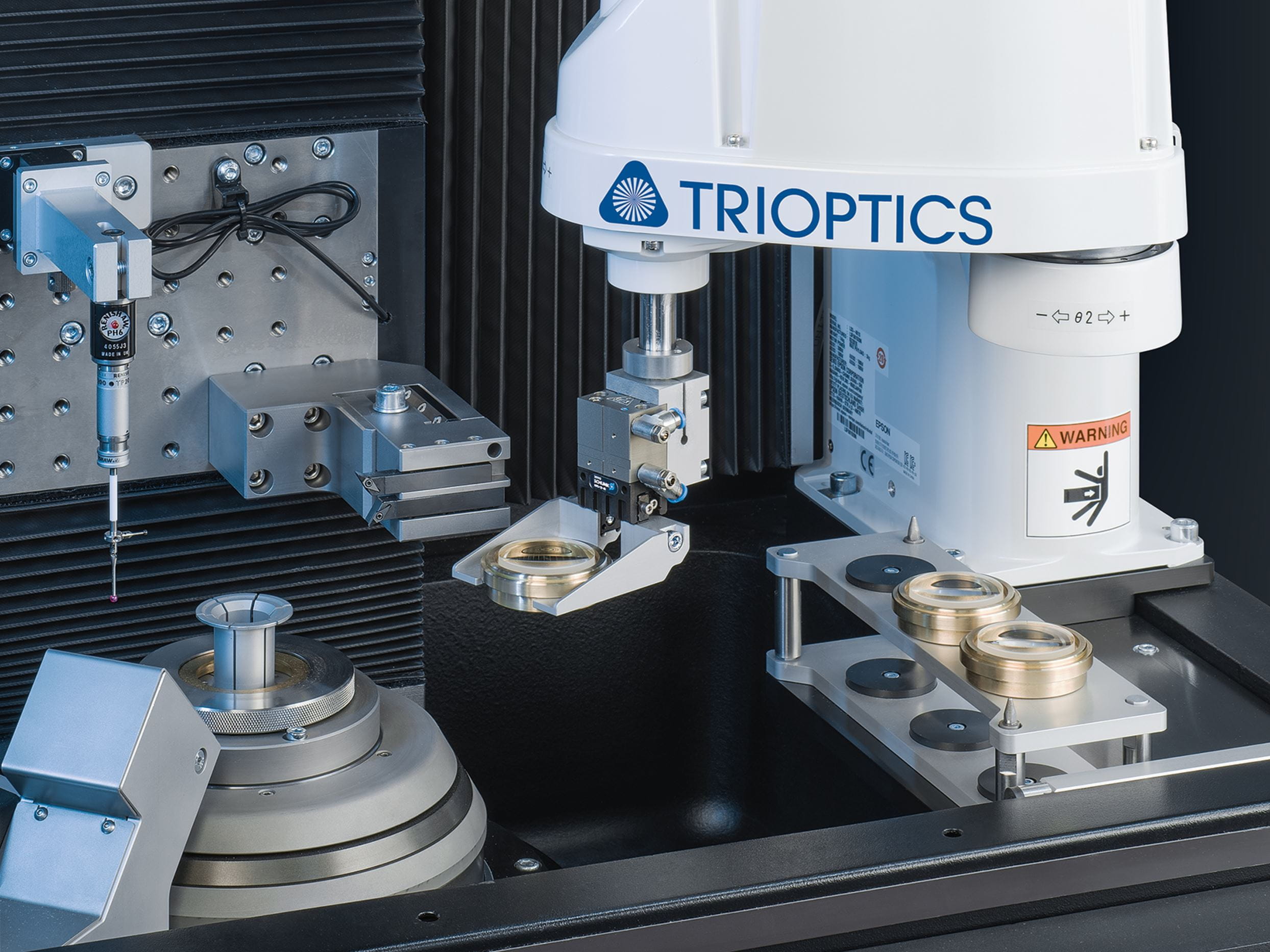

- Effizienzsteigerung durch Erweiterung um einen Roboter zum automatischen Be- und Entladen

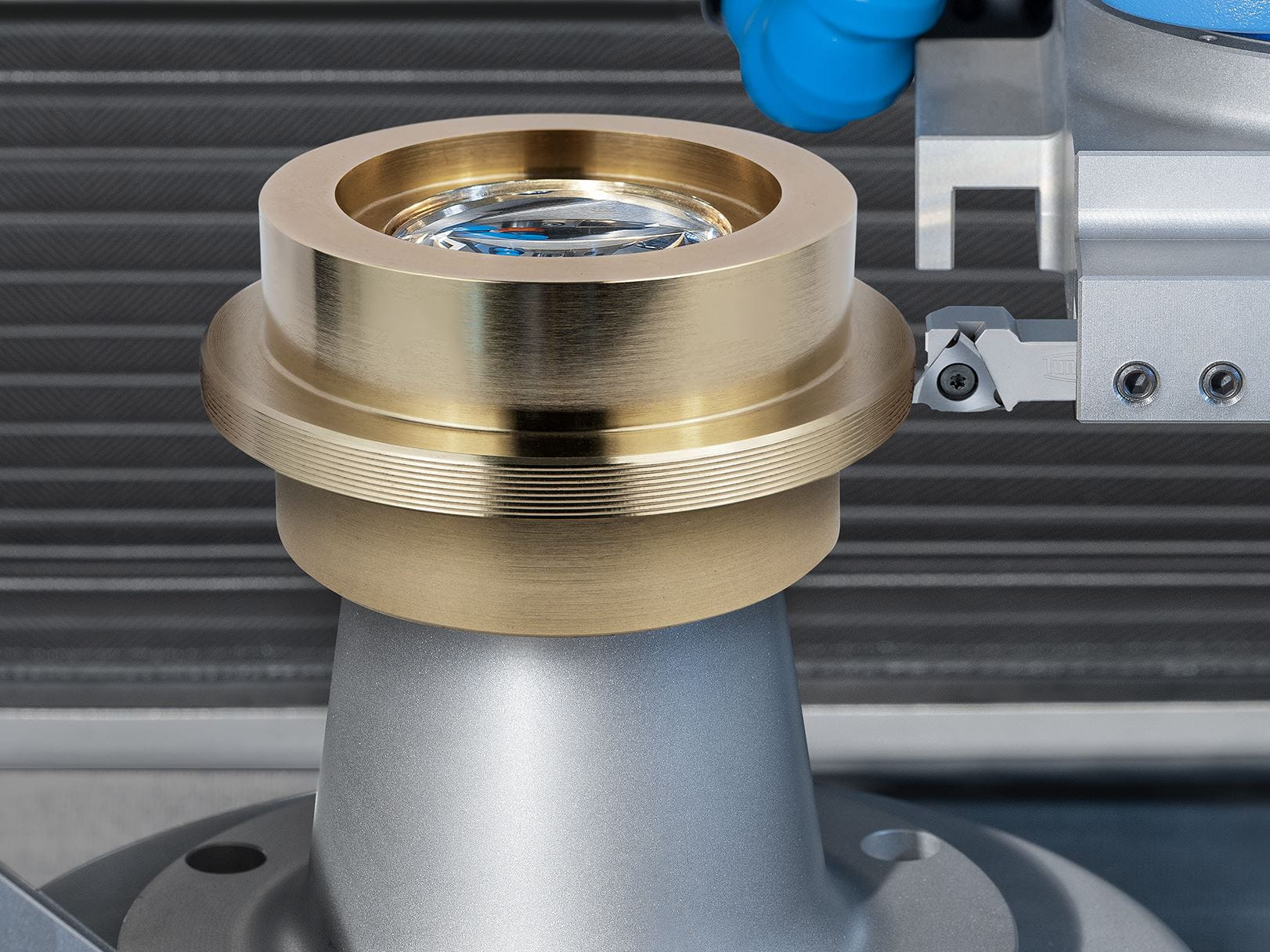

- Schneiden von Gewinden und Nuten
