Savvy Inspector
Prüfgerät für Oberflächenunvollkommenheit
Objektiv
Zuverlässig
Präzise
Produkte

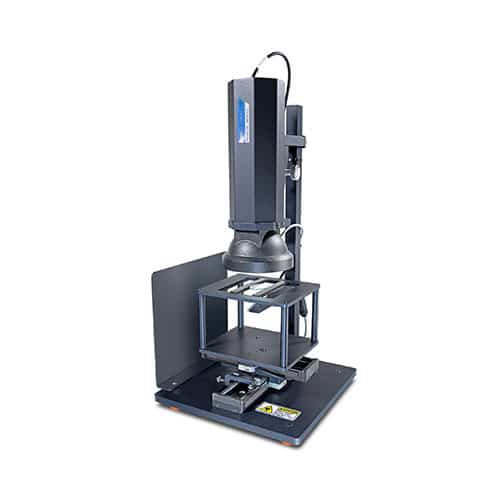

Savvy Inspector SIF-4E
Manuelle, softwaregestützte Prüfung
Der Savvy Inspector SIF-4E ist ein softwaregestütztes System zum Messen von Oberflächenunvollkommenheiten.
- Für plane optische Flächen
- 1,4-Megapixel-Kamera für höhere Spezialauflösung zur Durchführung präziser Messungen und Abstufungen bei sehr kleinen Merkmalen
- Manueller X-, Y-Messtisch

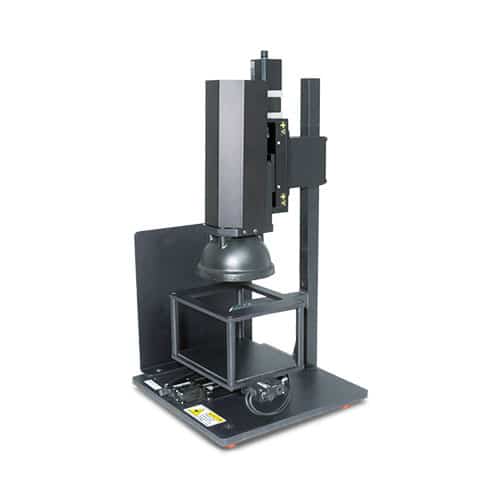

Savvy Inspector SIF-4M
Motorisierte Prüfung
Der Savvy Inspector SIF-4M ist die motorisierte Version des Savvy Inspector SIF-4.
- Für plane optische Oberflächen bis zu 100 mm
- Joystick-gesteuerter, X-, Y- und Z-motorisierter Tisch ermöglicht schnelle und effiziente Messungen für großvolumige sowie für große, präzise Teile

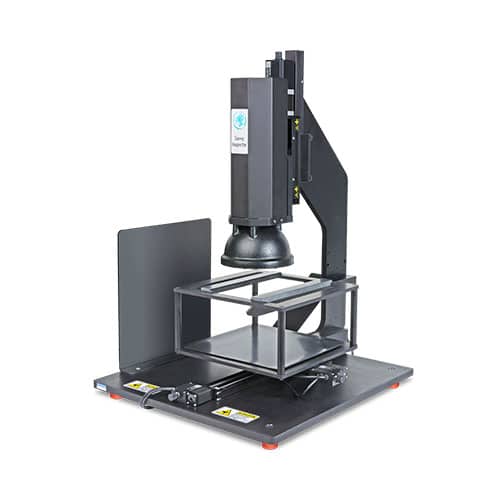

Savvy Inspector SIF-8M
Motorisierte Prüfung für größere Prüflinge
Der Savvy Inspector SIL-8M ist die 200 mm motorisierte Version des beliebten Savvy Inspector SIL-4.
- Für plane optische Flächen von bis zu 200 mm Kantenlänge
- Joystick-gesteuerte Messtisch und Fokusachse ermöglichen schnelle und effiziente Messungen

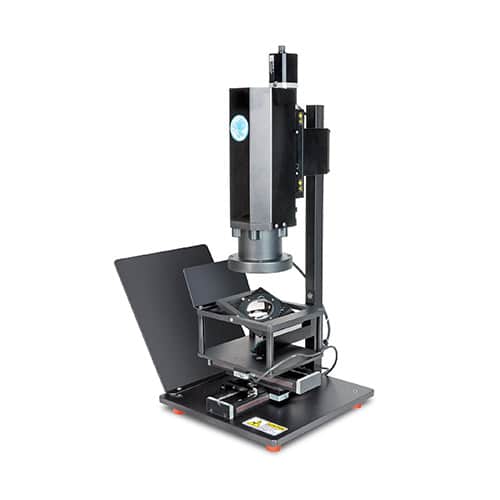

Savvy Inspector SIL-4
Teilmotorisierte Prüfung für gekrümmte Oberflächen
Der Savvy Inspector SIL-4 erlaubt die Prüfung von Oberflächenunvollkommenheiten bei gekrümmten Oberflächen.
- Für ebene oder konkave/konvexe Oberflächen mit einer lokalen Steigung von weniger als 15°
- 1,4-Megapixel-Kamera für höhere Spezialauflösung zur Durchführung präziser Messungen und Abstufungen an sehr kleinen Merkmalen
- Manueller X-, Y-Schiebetisch, manueller Kipptisch und motorisierter 70 mm Z-Fokusachse

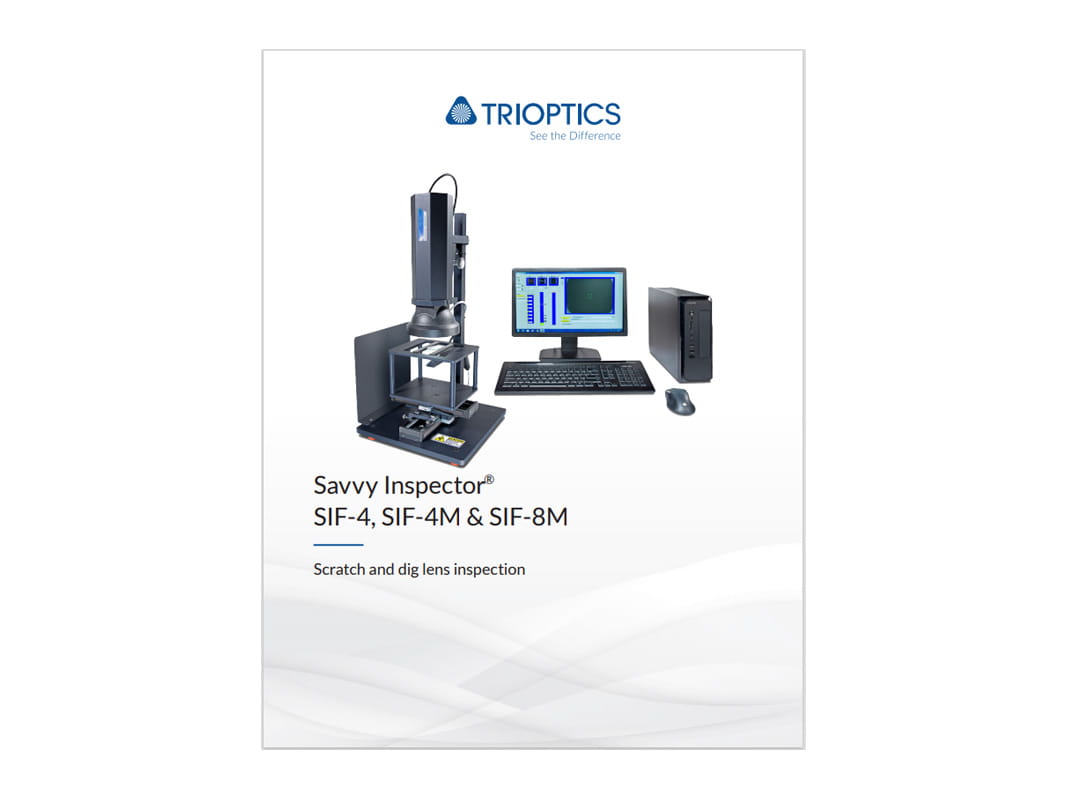

Downloads
Software

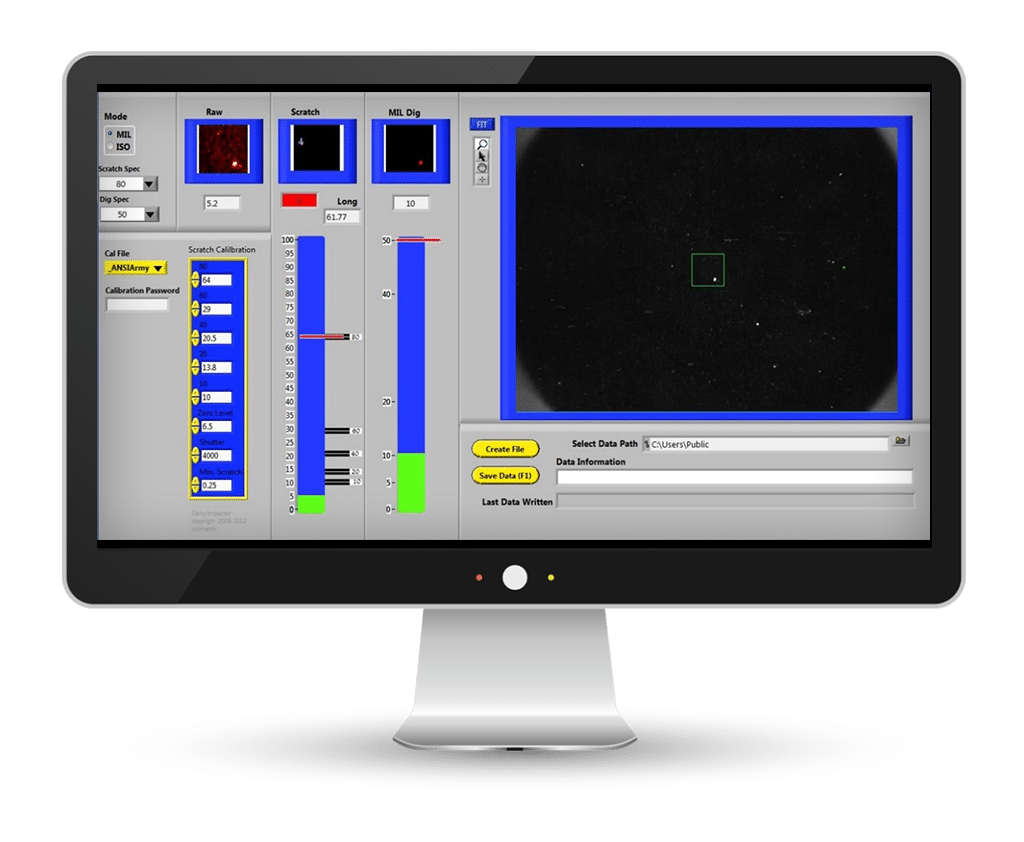

Savvy Inspector Software
Die Savvy Inspector-Bedienoberfläche wurde für eine einfache Bedienung in der Fertigung entwickelt. Weiterhin wurde die Anwendung mit der Rolle “Master Inspector” für die Qualitätsprüfung erweitert. Der Bediener gibt die gewünschte Inspektionsstufe ein und verwendet dann den manuellen X-, Y-Tisch oder den Joystick, um den gewünschten Fehler auf dem Bildschirm in Echtzeit zu lokalisieren. Bei motorisierten Systemen erstellt die “Autoscan”-Funktion katalogisierte Bilddateien für die gesamte Oberfläche und dokumentiert so den Zustand der Optik. Dies ermöglicht es dem Bediener, Bereiche auf dem Prüfling zu identifizieren, die eine weitere Überprüfung erfordern. Die Koordinaten können eingegeben werden und das System kehrt auf Knopfdruck an die gewünschte Stelle zurück.
Die Software ermittelt die Werte für Kratzer und Löcher automatisch. Kratzerlängen werden mit einem Mausklick gemessen. Der “always on” Inspektionsmodus und die Balken zur Visualisierung des einstellbaren Gütegrads ermöglichen es dem Bediener, ein einfaches objektives Echtzeit-Feedback darüber zu erhalten, ob ein ausgewählter Fehler innerhalb oder außerhalb der Toleranzgrenzen liegt.
Für die sorgfältige Dokumentation einer Linsenoberfläche bietet die Savvy Inspector-Software Datenverwaltungswerkzeuge an. Diese erlauben die ordnungsgemäße Erfassung und Archivierung von Detailbildern sowie des Gütegrades für jeden Fehler auf einer Oberfläche. Zusätzlich wird ein zusammenfassendes Protokoll im CSV-Format oder ein Inspektionsbericht erstellt.
Mit dem Tabellenkalkulationsprogramm SavvyAccumulator™ können Kumulierungsregeln angewendet werden. Der Qualitätsingenieur kann bei Bedarf benutzerdefinierte Kalibrierungsdateien für bestimmte Projekte oder Kundenanforderungen erstellen. Die Kalibrierungsdaten können dann gespeichert und aus dem Inspektionsmodus abgerufen werden.
