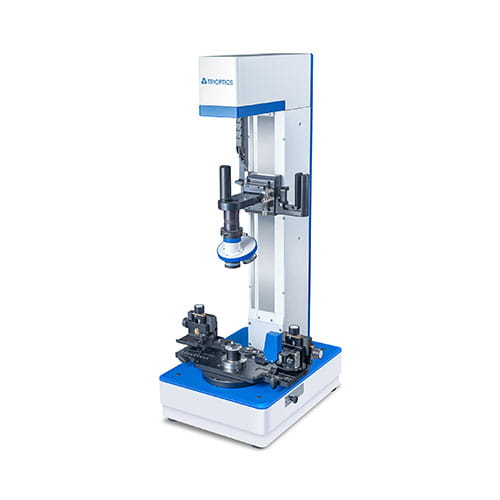

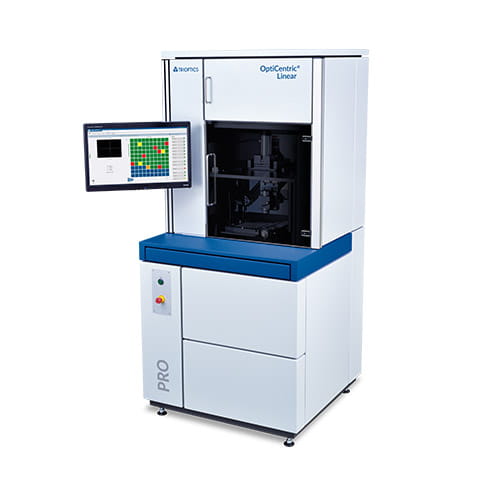

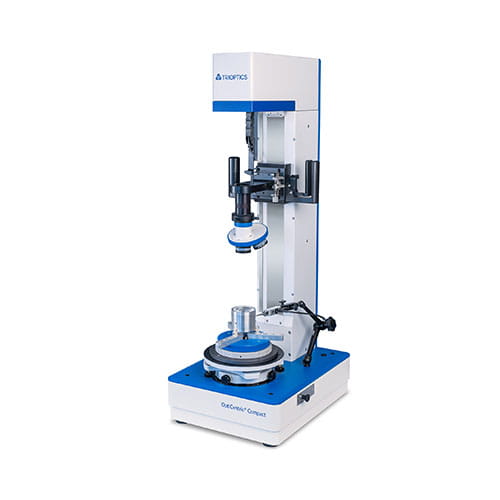

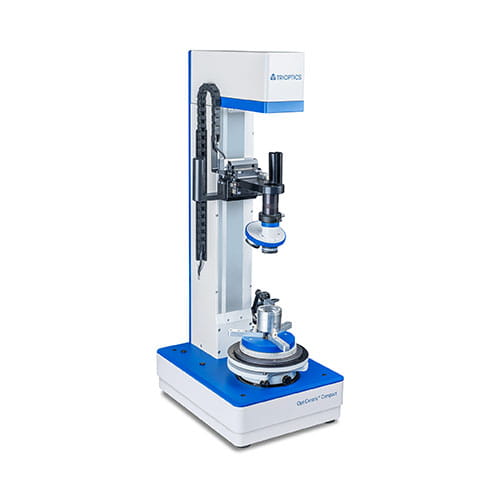

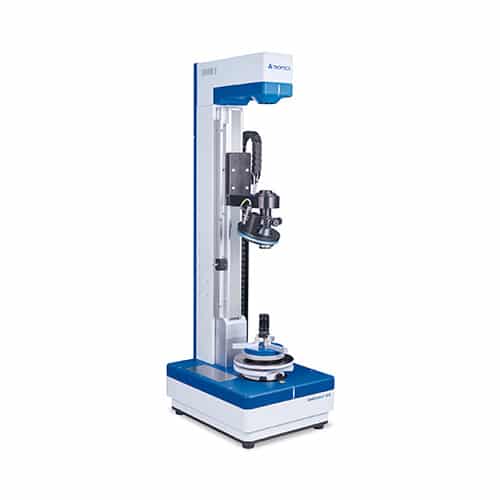

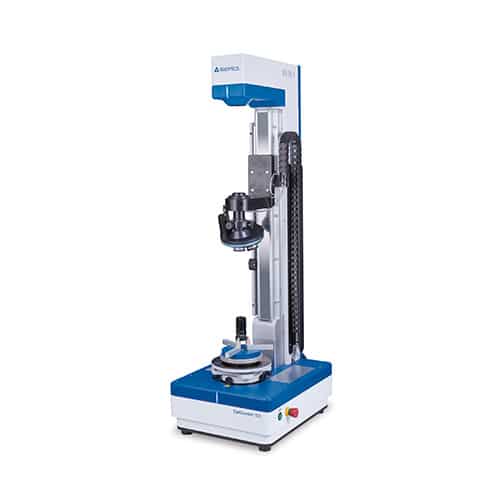

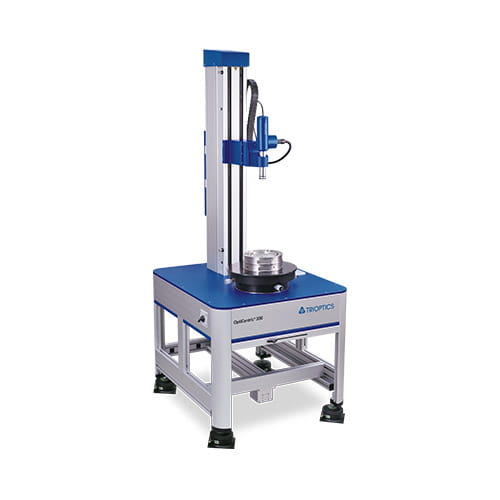

OptiCentric®

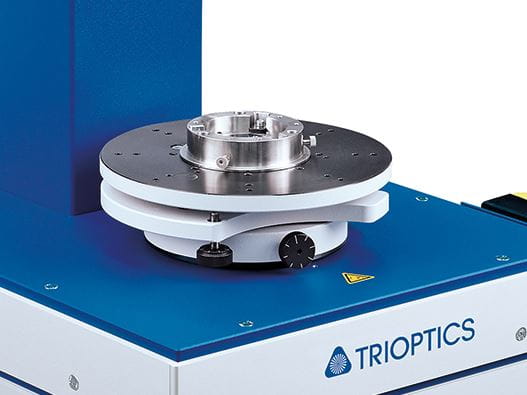

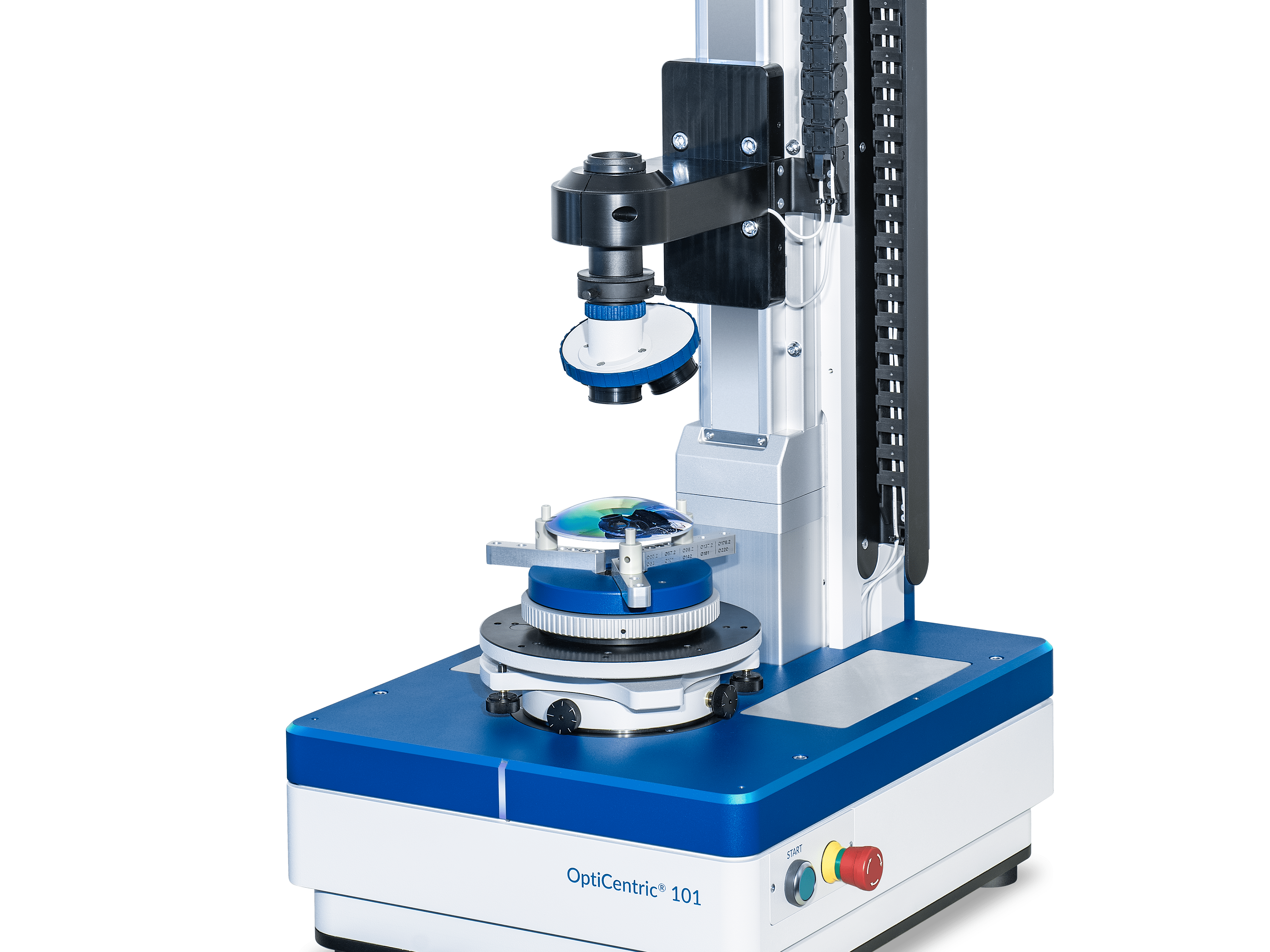

Manueller Kipp- und Verschiebetisch (TRT)

Mit den Kipp- und Verschiebetischen werden bei OptiCentric^®-Systemen die Prüflinge ausgerichtet. Die entkoppelten Bewegungen der Kipp-und Verschiebetische ermöglichen die präzise Positionierung von Prüfling oder Prüflingshalter. Die Kipp- und Verschiebetische sind in unterschiedlichen Durchmessern für verschiedene Anwendungen/ Messsysteme verfügbar.

Motorisierter Kipp- und Verschiebetisch (TRT)

Für eine vereinfachte Prüflingshandhabung bei der Messung oder dem Aufbau eines optischen Systems kann insbesondere das OptiCentric^® 3D 101 mit dem motorisierten Kipp- und Verschiebetisch (TRT) ausgestattet werden. Anstelle der sonst manuellen Ausrichtung kippt und verschiebt der motorisierte TRT den Prüfling so, dass die optische Achse der Linse auf der Bezugsachse des Systems liegt. Dies geschieht vollständig automatisiert und in den Prozessablauf eingebettet und erlaubt damit eine Verkürzung der Prüfzeit.

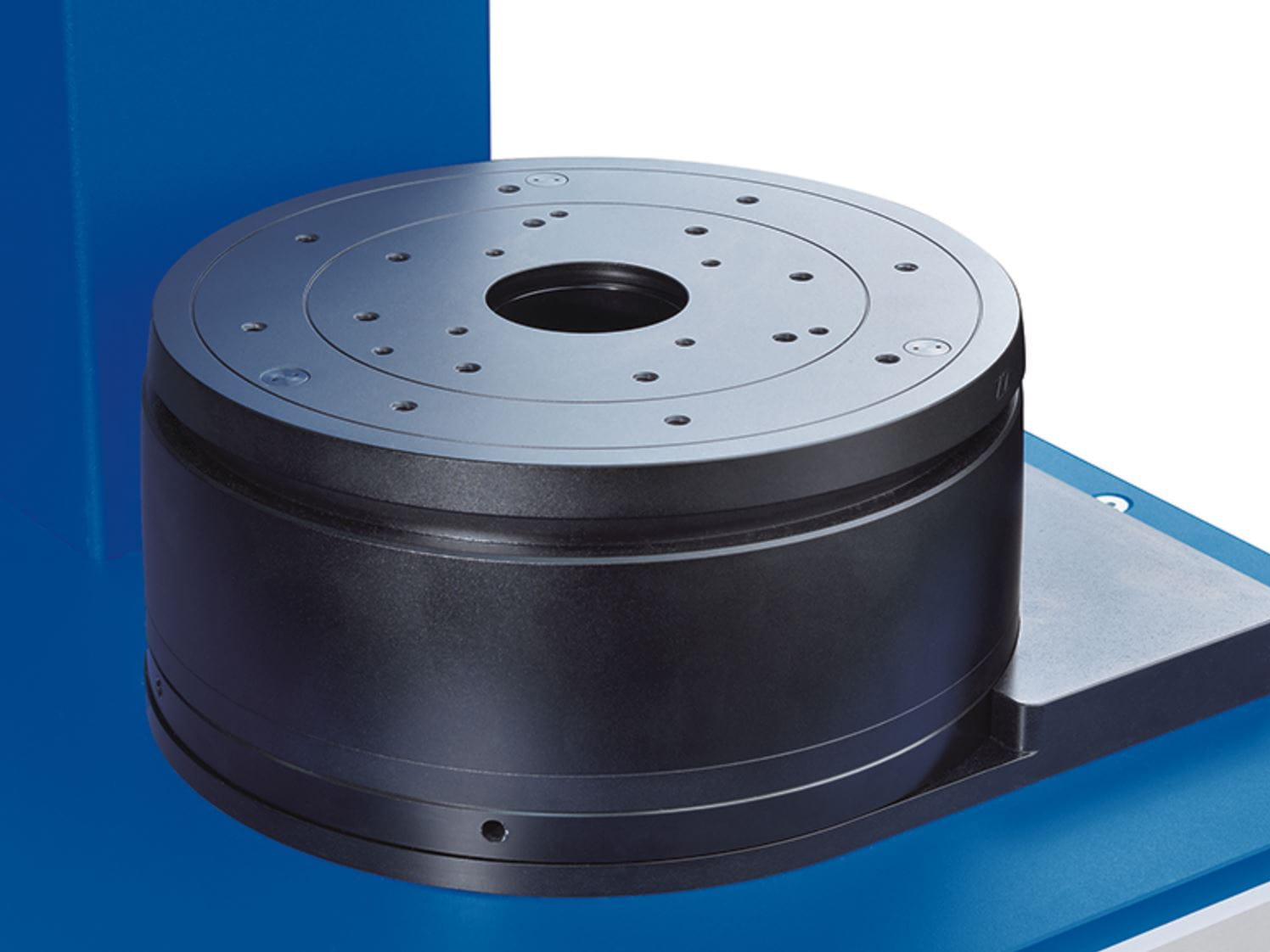

Linsendrehvorrichtung

Die motorisierte Drehvorrichtung ist eine Drehvorrichtung, um

• Einzellinsen bis Durchmesser 200 mm mit dem äußeren Rand und dem Krümmungsmittelpunkt der unteren Linse als Referenz zu messen
• Achromaten zu verkitten. Dabei besteht die Referenzachse aus dem Mittelpunkt des Umfangs und dem Krümmungsmittelpunkt der unteren Linse

Für die motorisierte Drehvorrichtung ist kein Luftlager erforderlich. Mit einer sogenannten „Brücke“ ausgestattet, kann die Linsendrehvorrichtung allerdings auf OptiCentric^® 101 und 300, die mit einem Luftlager ausgestattet sind, betrieben werden.

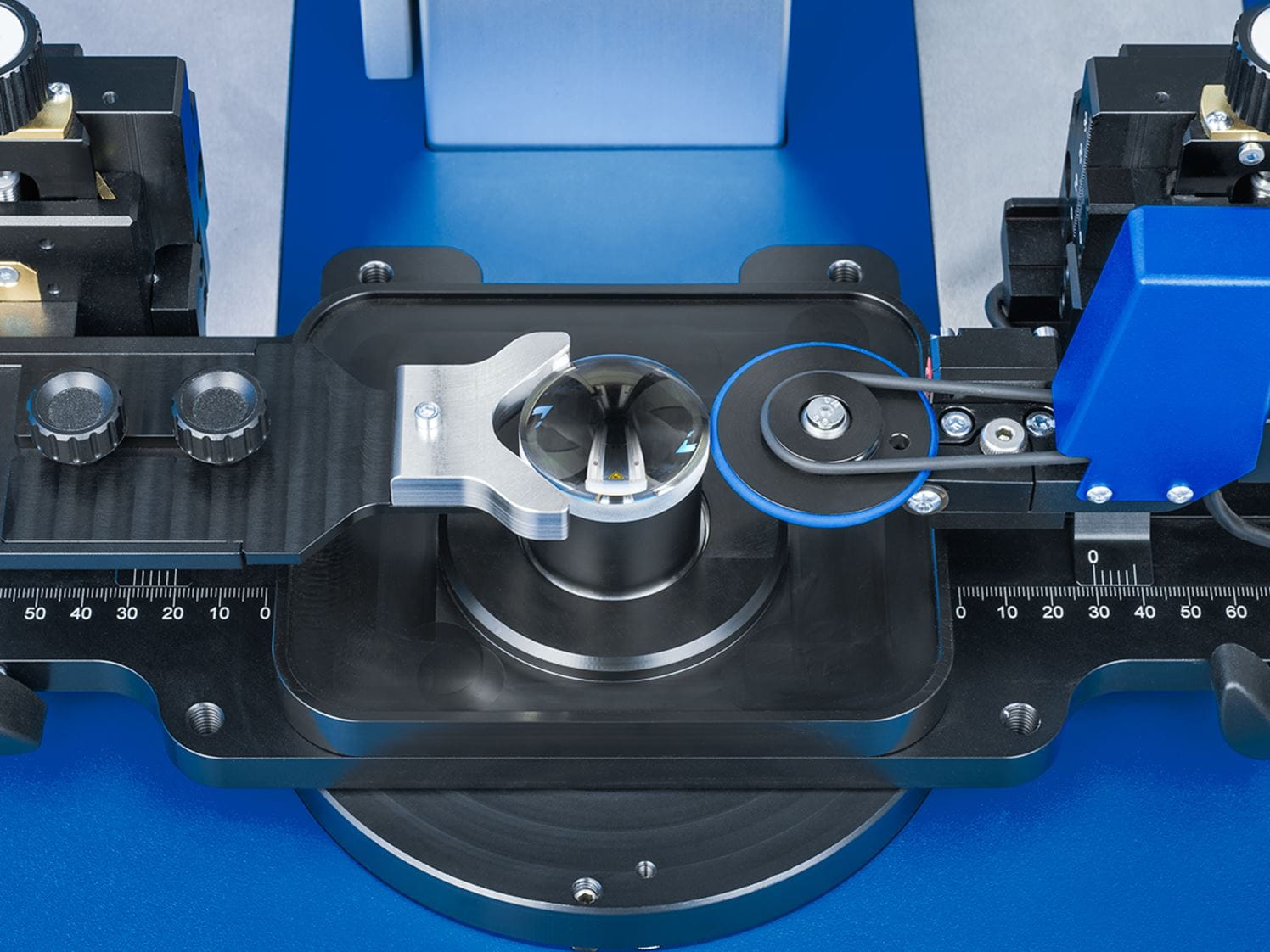

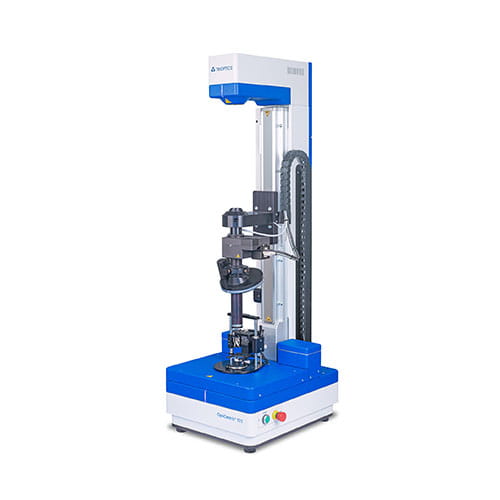

LensAlign 2D Air

Das Modul LensAlign 2D Air ergänzt OptiCentric^®-Systeme mit einem software-gesteuerten Luftsteller und bietet einen kosteneffiziente Einstiegslösung in die aktive, automatisierte Linsenausrichtung. Der mit LensAlign 2D Air verbesserte Prozess zeichnet sich insbesondere durch seine Bedienerunabhängigkeit aus und garantiert eine gleichbleibende Prüflingsqualität sowie eine verbesserte Prozesssicherheit.

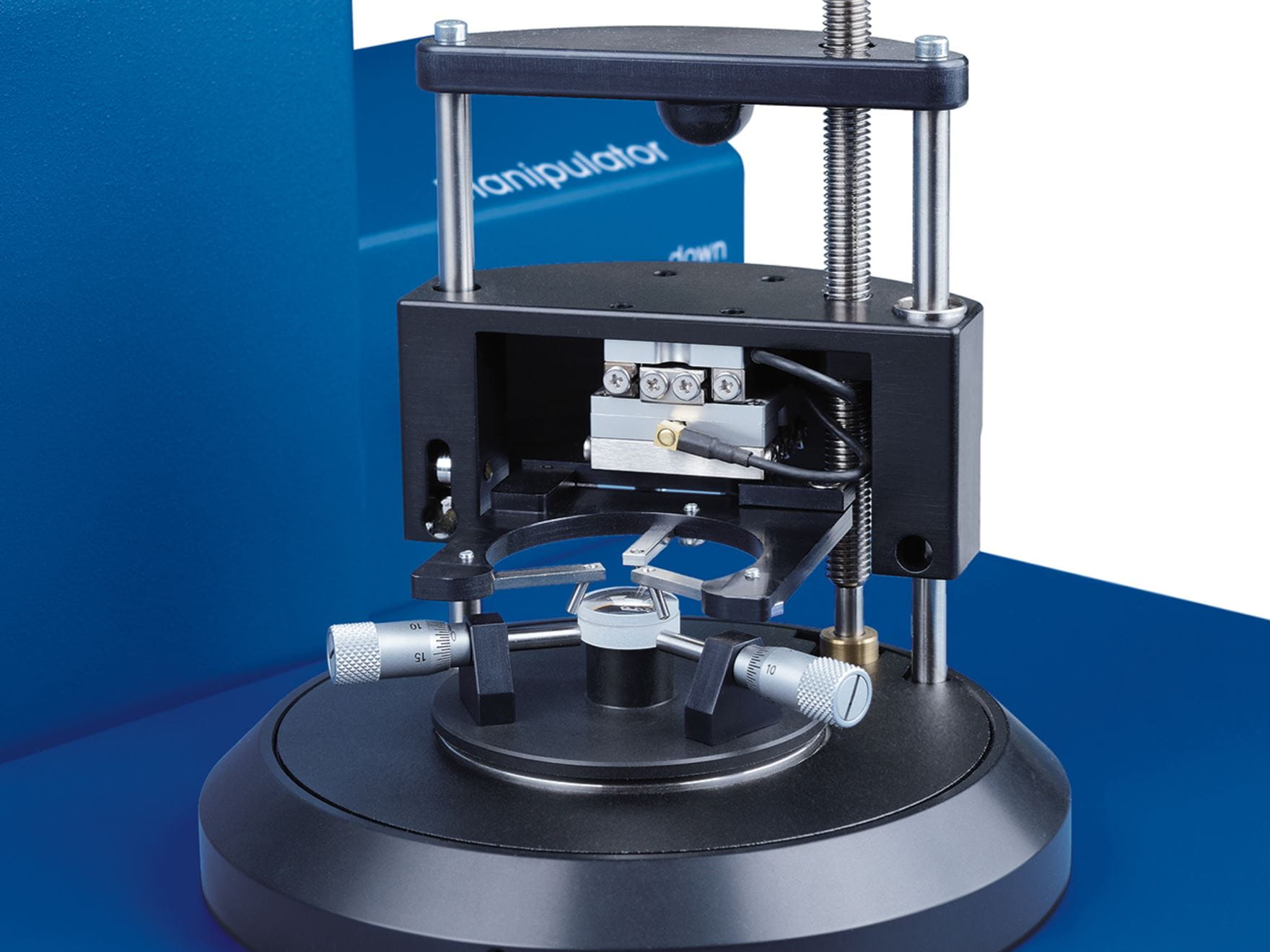

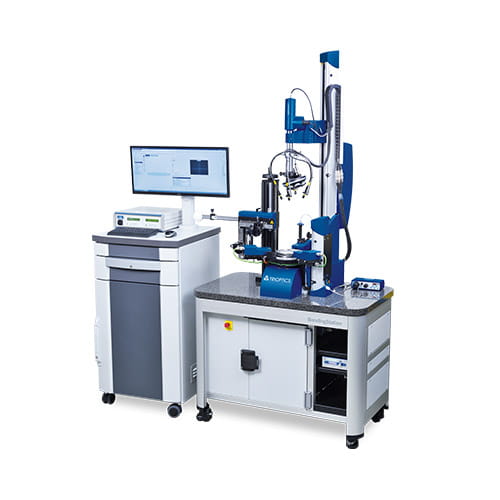

LensAlign 2D Standard

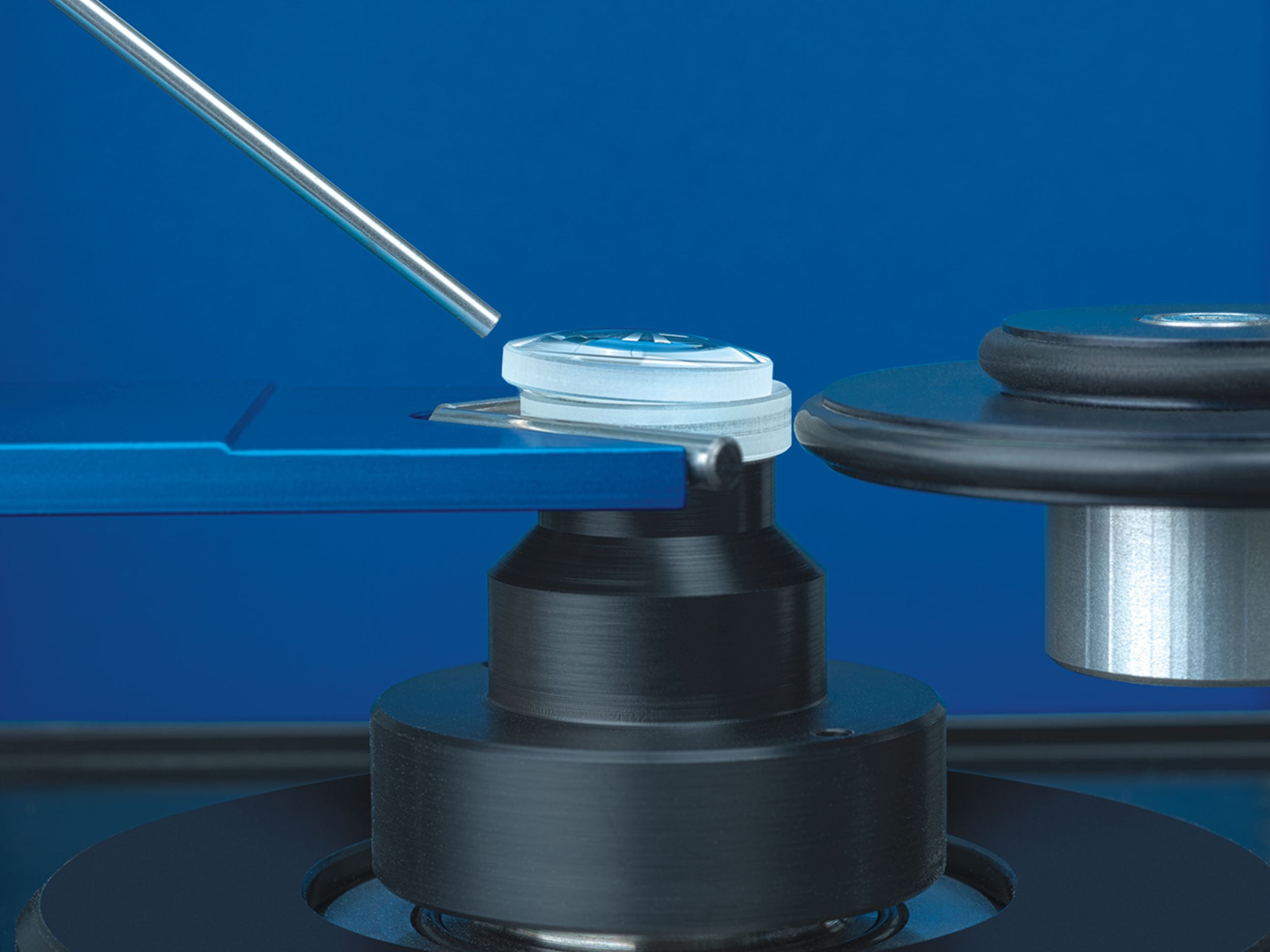

Ein OptiCentric^®-System, das mit dem LensAlign 2D Standard für Kittglieder ausgestattet ist, richtkittet Linsen mit einer Geometrie von D/(2R) ≤ 0,7. Die Einheit kann einfach an unterschiedliche Prüflingsgeometrien angepasst werden und wird empfohlen, wenn Linsen miteinander zur optischen Achse innerhalb kurzer Zeit verkittet werden müssen.

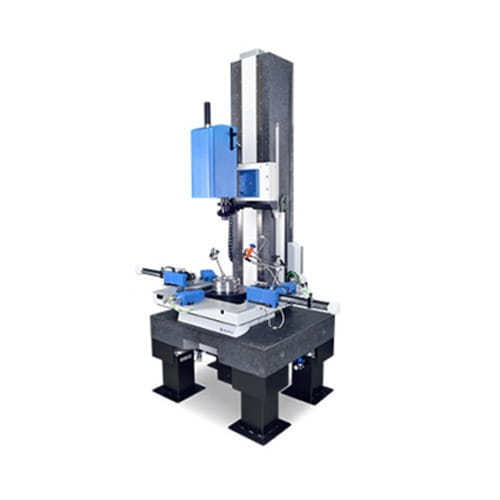

LensAlign 2D Advanced

Das Modul LensAlign 2D Advanced wurde entwickelt, um den gestiegenen Anforderungen unserer Kunden gerecht zu werden. Das LensAlign 2D Advanced richtet alle Linsengeometrien aus, einschließlich:

• Linsen mit D/(2R) > 0,7
• Halbkugelförmige Linsen
• Achromaten bei denen der Rand der oberen Linse nicht zugänglich ist
• Linsen mit engen Kittkeil-Toleranzen

LensAlign 2D Advanced für Mikrolinsen

Ausgestattet mit drei Aktuatoren erlaubt das Modul LensAlign 2D Advanced die Ausrichtung von Mikrolinsen. Dabei liegen keine Einschränkungen an die Linsengeometrie vor.

LensAlign 2D Standard

Das LensAlign 2D Standard für das Richtzentrieren von Linsen zu einem Dorn eignet sich für Linsen mit einer Geometrie von D/(2R) ≲ 0,7. Die Einheit kann einfach an unterschiedliche Prüflingsgeometrien angepasst werden und wird empfohlen, wenn Linsen schnell zur Dornachse verkittet werden müssen. Nach dem Richtzentrieren der Linsen auf den Dorn kann der Vorgang auch für das Richtkitten fortgeführt werden.

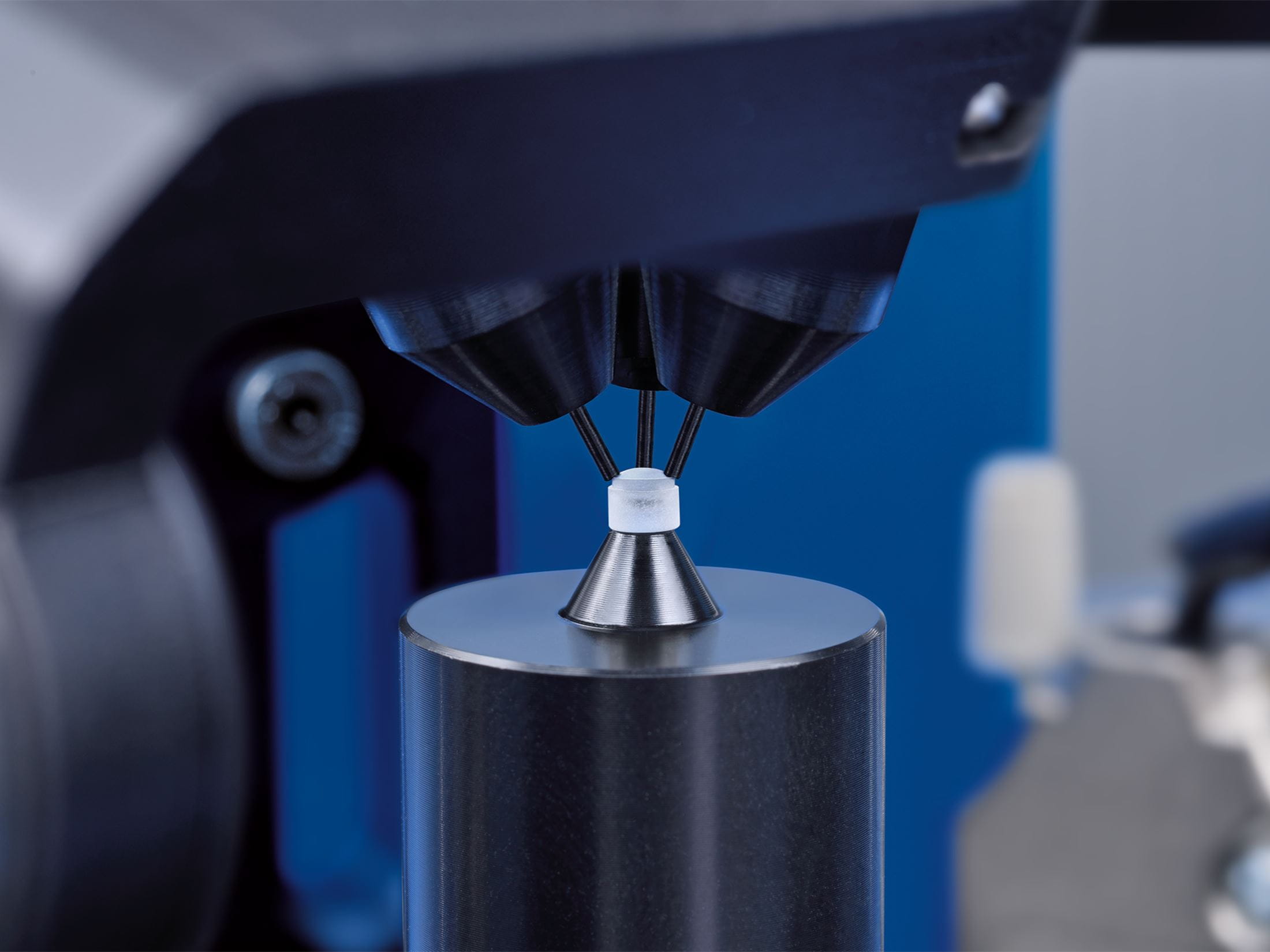

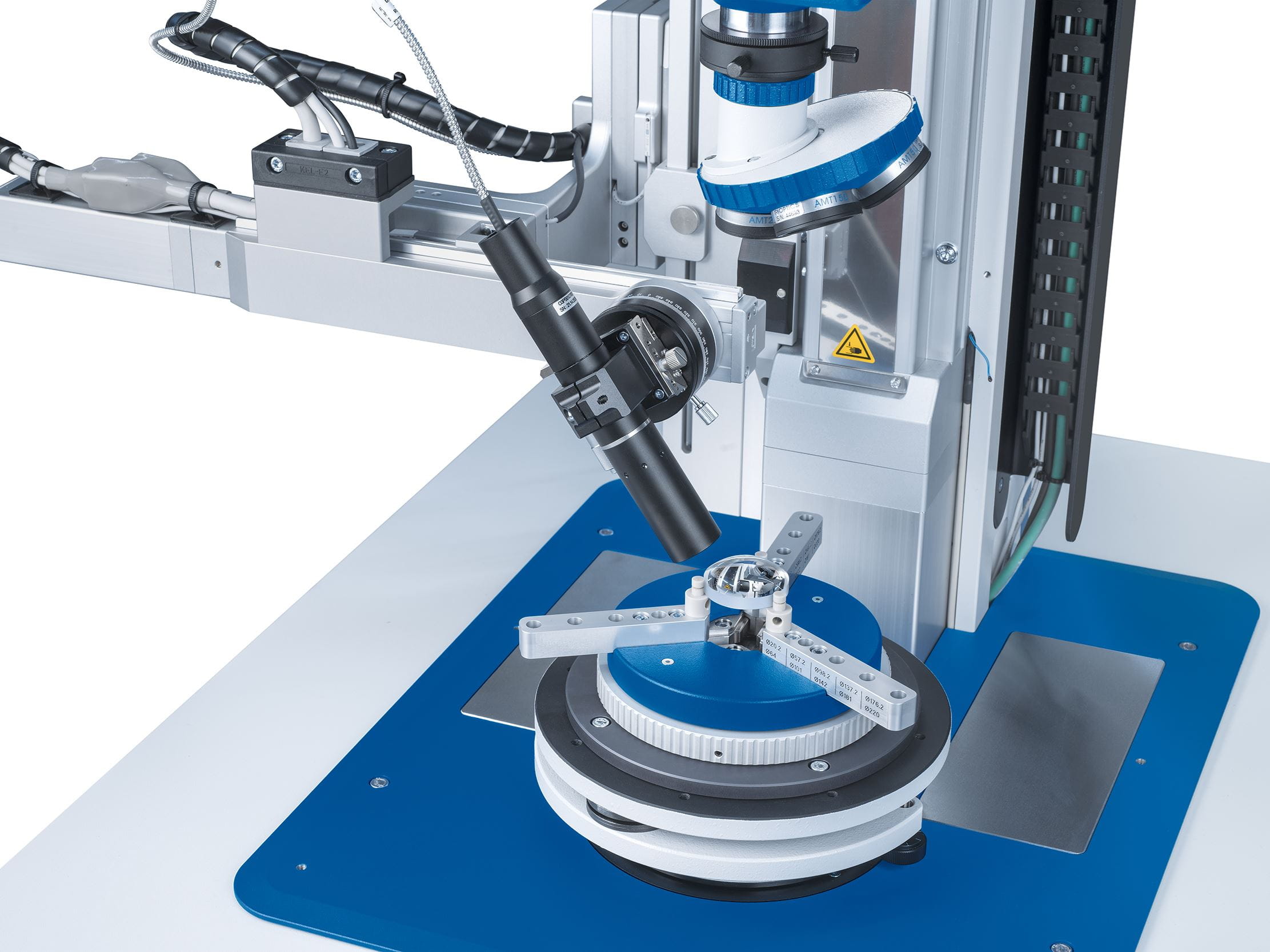

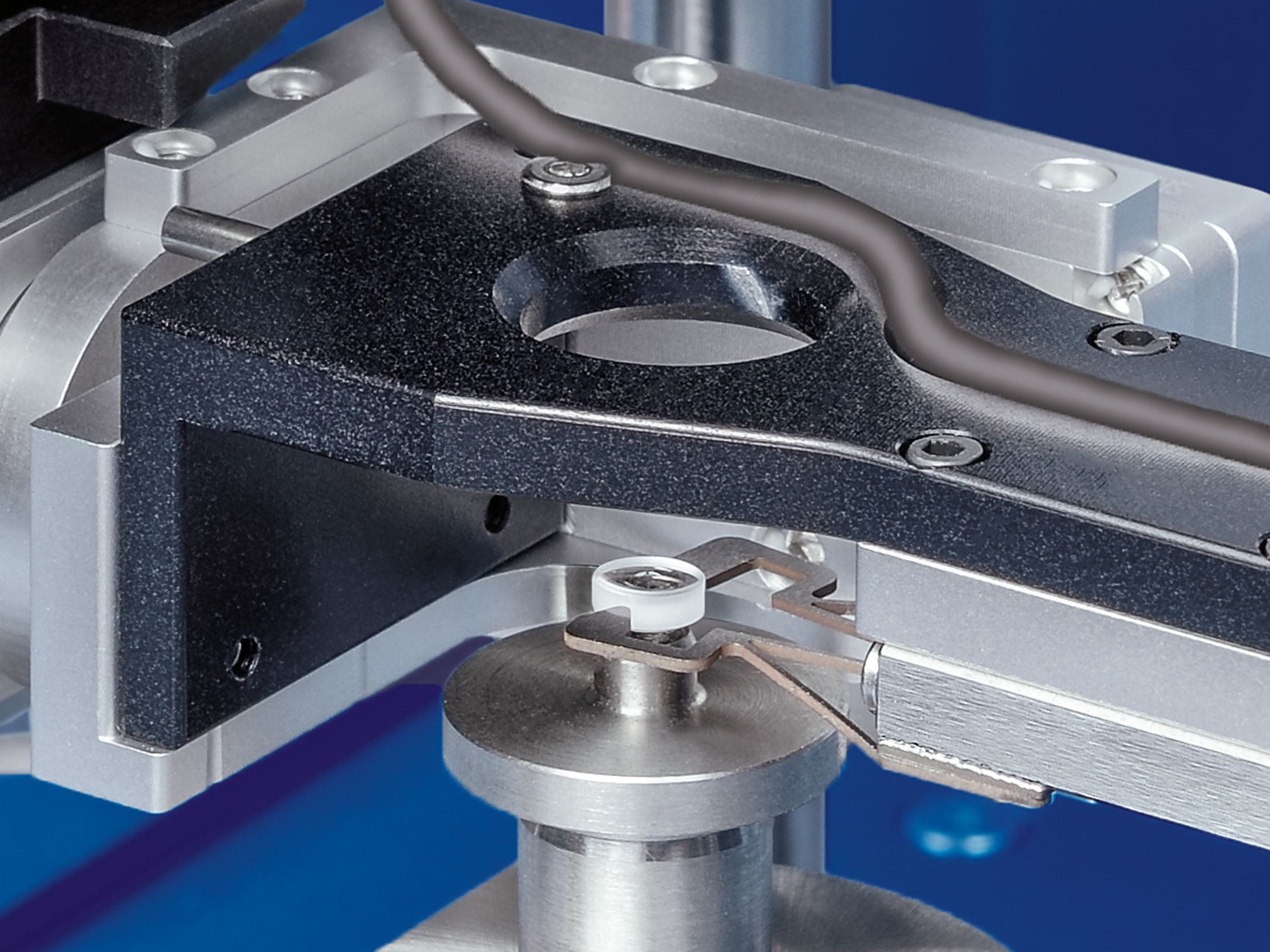

LensAlign 4D

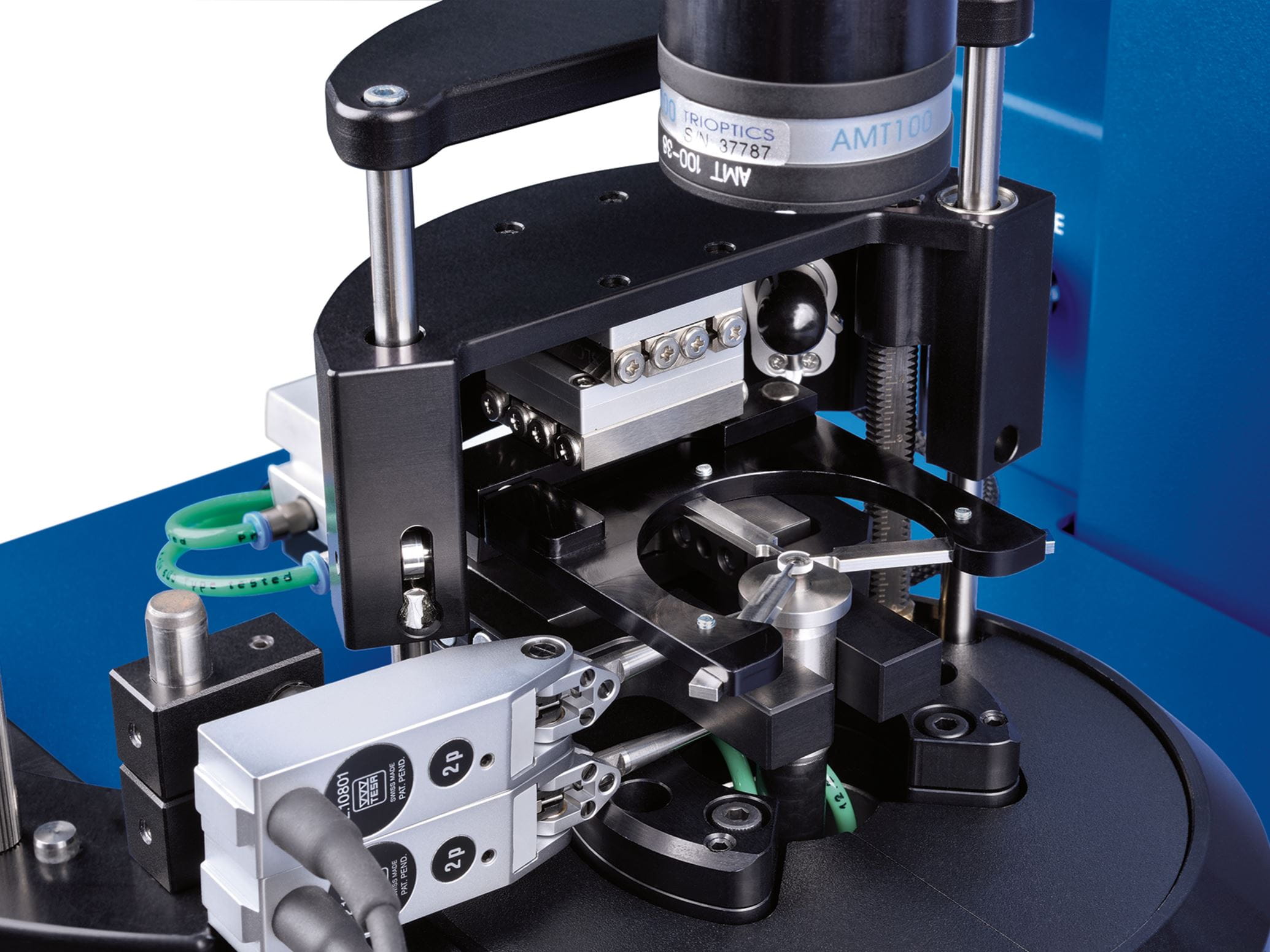

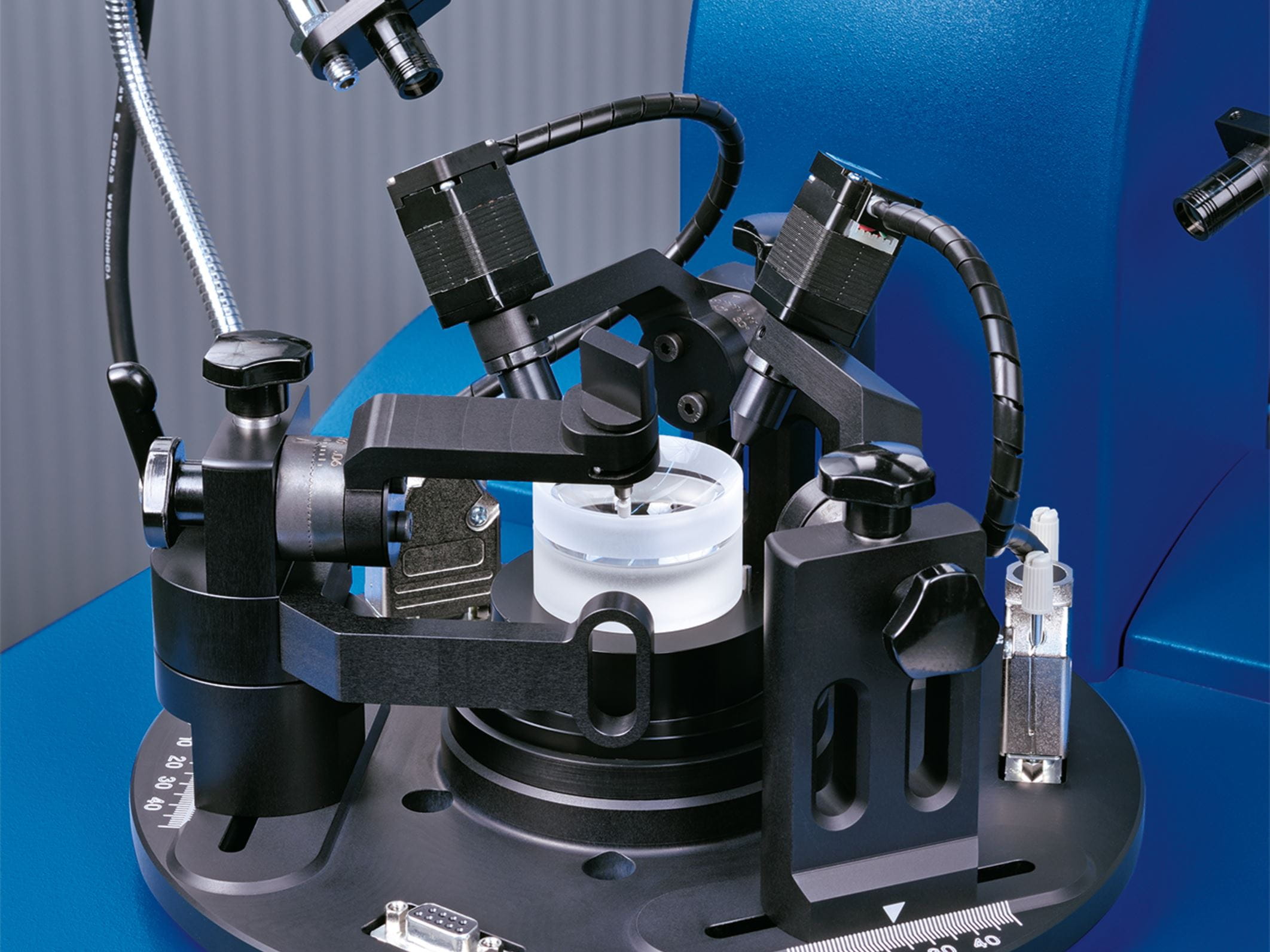

LensAlign 4D stellt ein Modul für das OptiCentric^® 101 dar, das das Verkitten einer kleinen Linse zu einer mechanischen Referenzachse, wie einem Dorn oder einer Fassung, ermöglicht. In diesem Aufbau erfolgt die Justage ohne Zwangsbedingungen einer mechanischen Linsenauflage, welche die Linsenausrichtung einschränken können. Zur exakten Positionierung wird die Linse auf einer dickeren Klebstoffschicht positioniert und zunächst mit einem Mikrogreifer gehalten, der die Linse in vier Freiheitsgraden verschiebt und verkippt bis die optische Achse mit der mechanischen Achse zusammenfällt. Damit wird eine hochpräzise Ausrichtung erreicht. Nach dem Richtzentrieren der Linsen auf den Dorn kann der Vorgang auch für das Feinkitten weiterer Linsen fortgeführt werden.

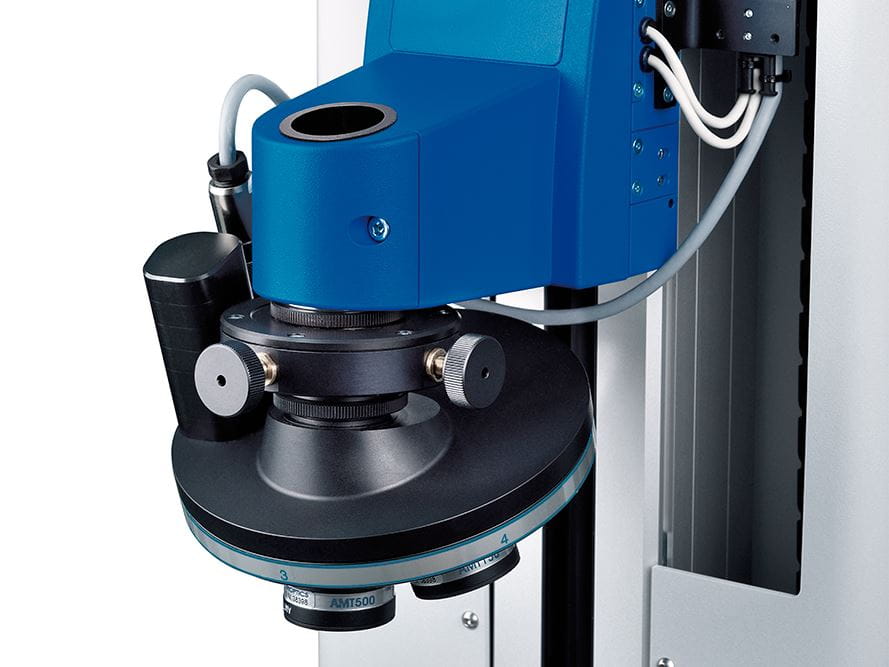

Wechsler für Vorsatzoptiken

Um auf den Krümmungsmittelpunkt (Reflexionsmessung) oder auf die Fokusposition (Transmissionsmessung) unterschiedlicher Linsen fokussieren zu können, werden die Messköpfe mit Vorsatzoptiken ausgestattet. Dadurch ergeben sich unschlagbare Vorteile:

• Optimierte Vergrößerung für jede einzelne Linsenoberfläche
• Praktisch unbegrenzter Messbereich
• Keine langen, zeitaufwendigen Fahrten des Messkopfs

Um schnell und unkompliziert die Vorsatzoptiken zu wechseln, können, können die Systeme mit manuellen oder motorisierten Wechslern für Vorsatzoptiken ausgestattet werden.

IR-Objektive präzise prüfen

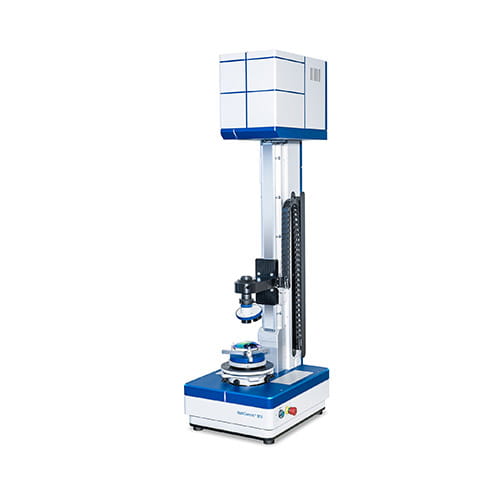

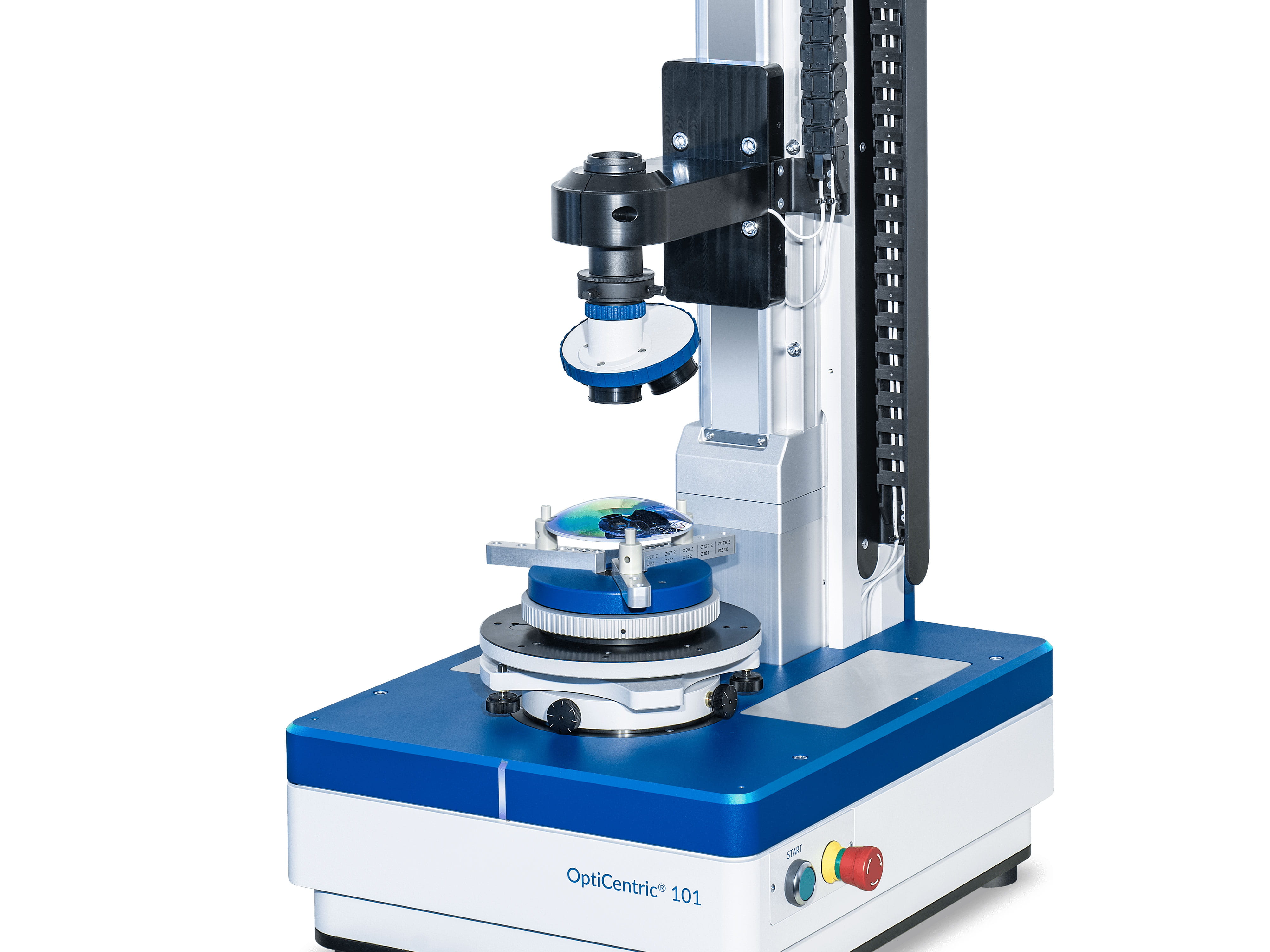

OptiCentric^® 101/300 IR ist TRIOPTICS‘ Lösung für die Zentrierprüfung von Infrarot-Optiken. Das System ist mit einem flexibel umschaltbaren VIS-MWIR und/oder VIS-LWIR Messkopf ausgestattet und kann alle Arten von Infrarot-Optiken prüfen.

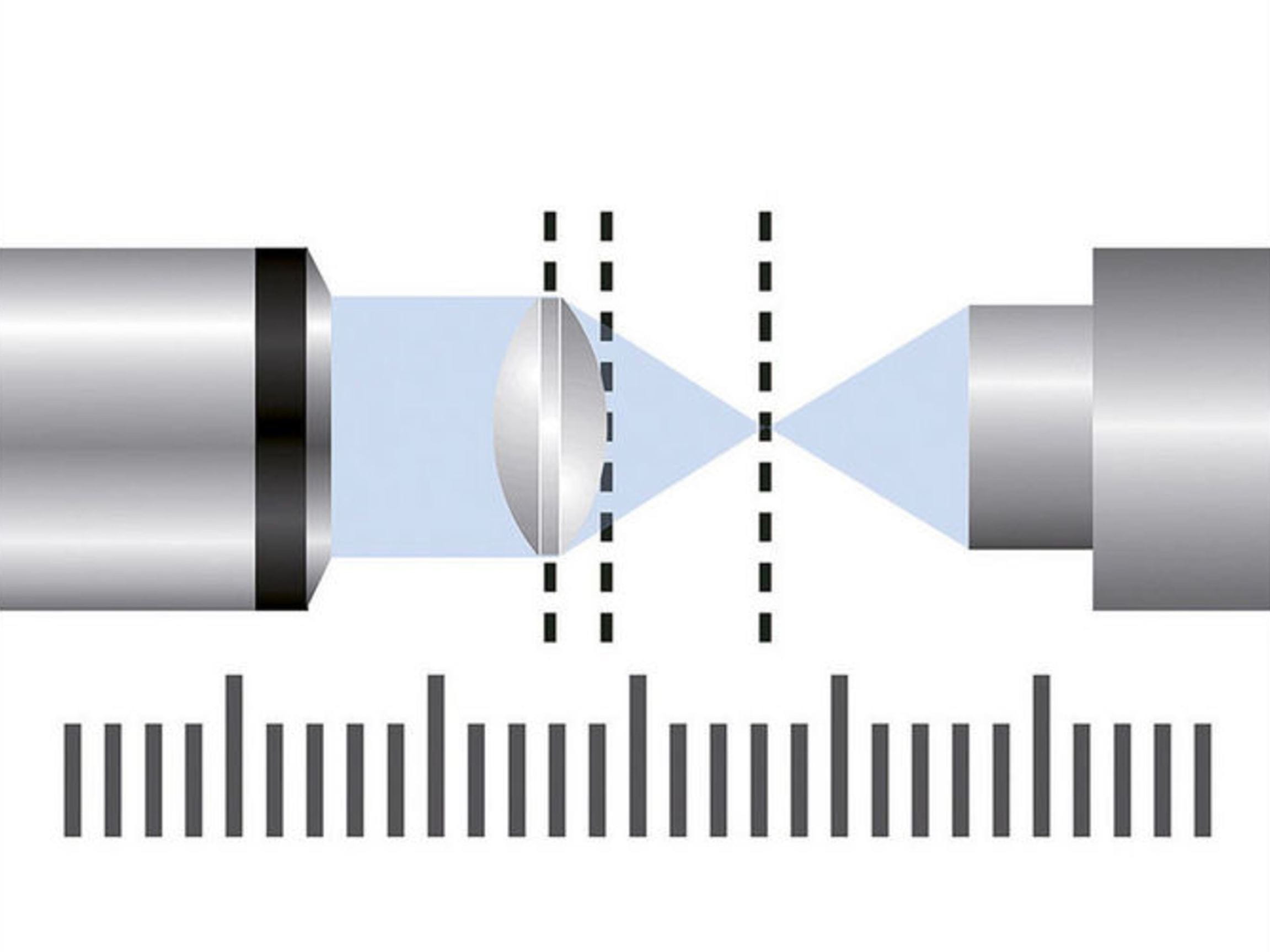

OptiSpheric^® Upgrade: Ergänzende optische Messparameter

Mit dem OptiSpheric^® Upgrade kann die umfängliche Prüfung von optischen Parametern in einem Gerät vorgenommen werden. Dabei werden folgende Parameter zusätzlich erhoben:

• Brennweite (EFL)
• Schnittweite (BFL)
• Anlagemaß (FFL)
• Krümmungsradius
• Modulationsübertragungsfunktion (MTF) auf der Achse

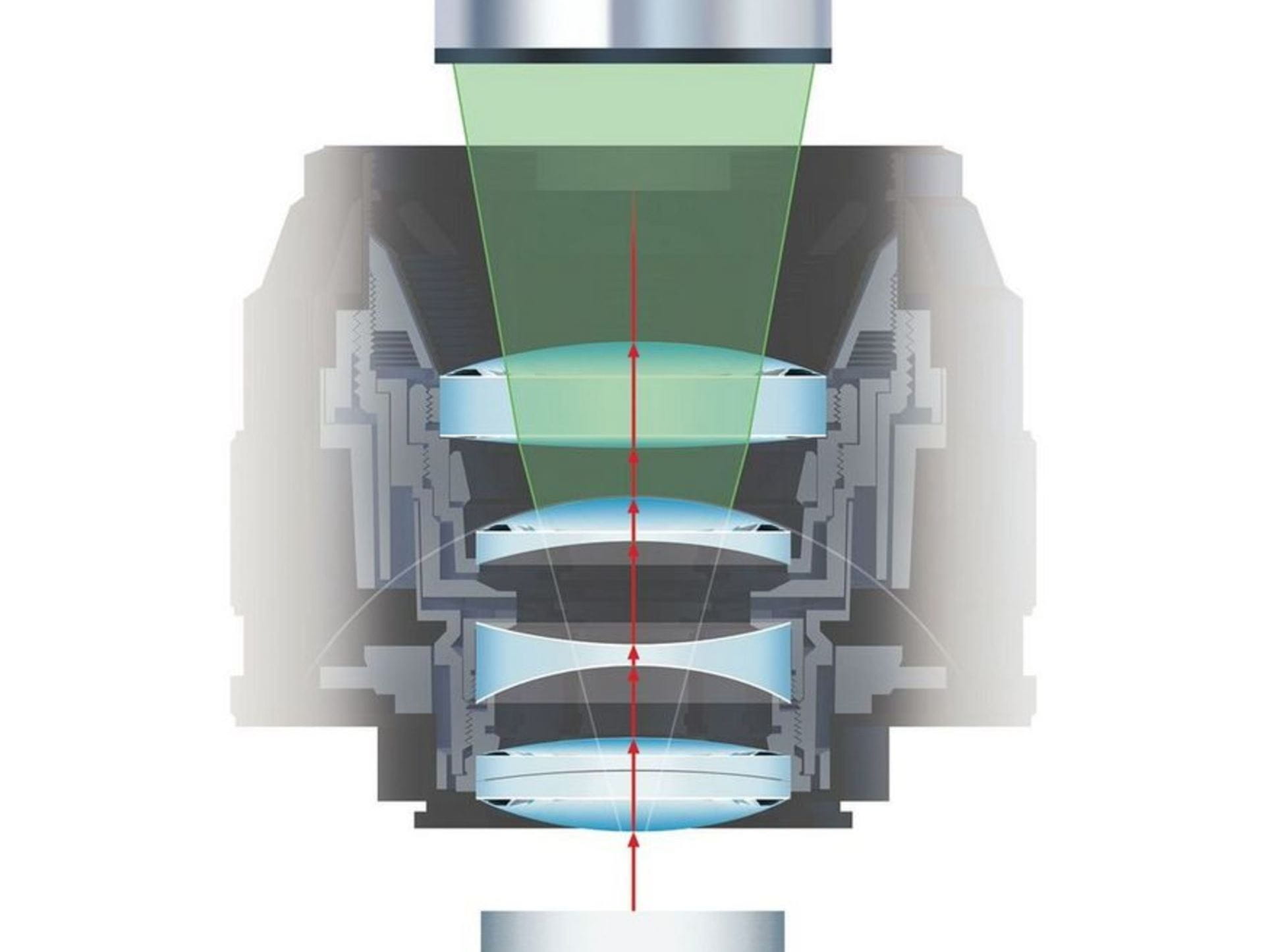

OptiSurf^® Upgrade: Messung von Mittendicken und Luftabständen

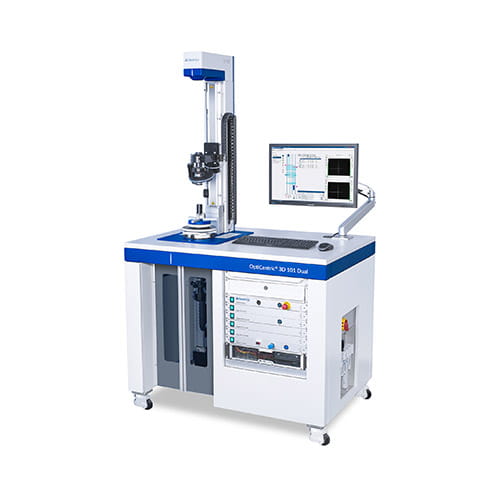

Für die vollständige optomechanische Charakterisierung von bereits montierten optischen Systemen wird das Kurzkoharenzinterferometer OptiSurf^® in das OptiCentric^® integriert, das dann OptiCentric^® 3D 101 heißt. Diese Kombination beider Messsysteme führt zu einer bedeutenden Steigerung der Messgenauigkeit. Nur aufgrund der hochgenauen Zentrierprüfung und der anschließenden Justage des Prüflings, können die Mittendicken und Linsenabstände mit höchster Genauigkeit ermitteln werden. Dabei werden die Mittendicke und die Luftabstände innerhalb eines Objektivs bis zu einer optischen Dicke von 800 mm in nur einem einzigen Scan gemessen. Auch die Bedienung ist durch die vollständige Integration in die OptiCentric^®-Software ausgesprochen einfach.

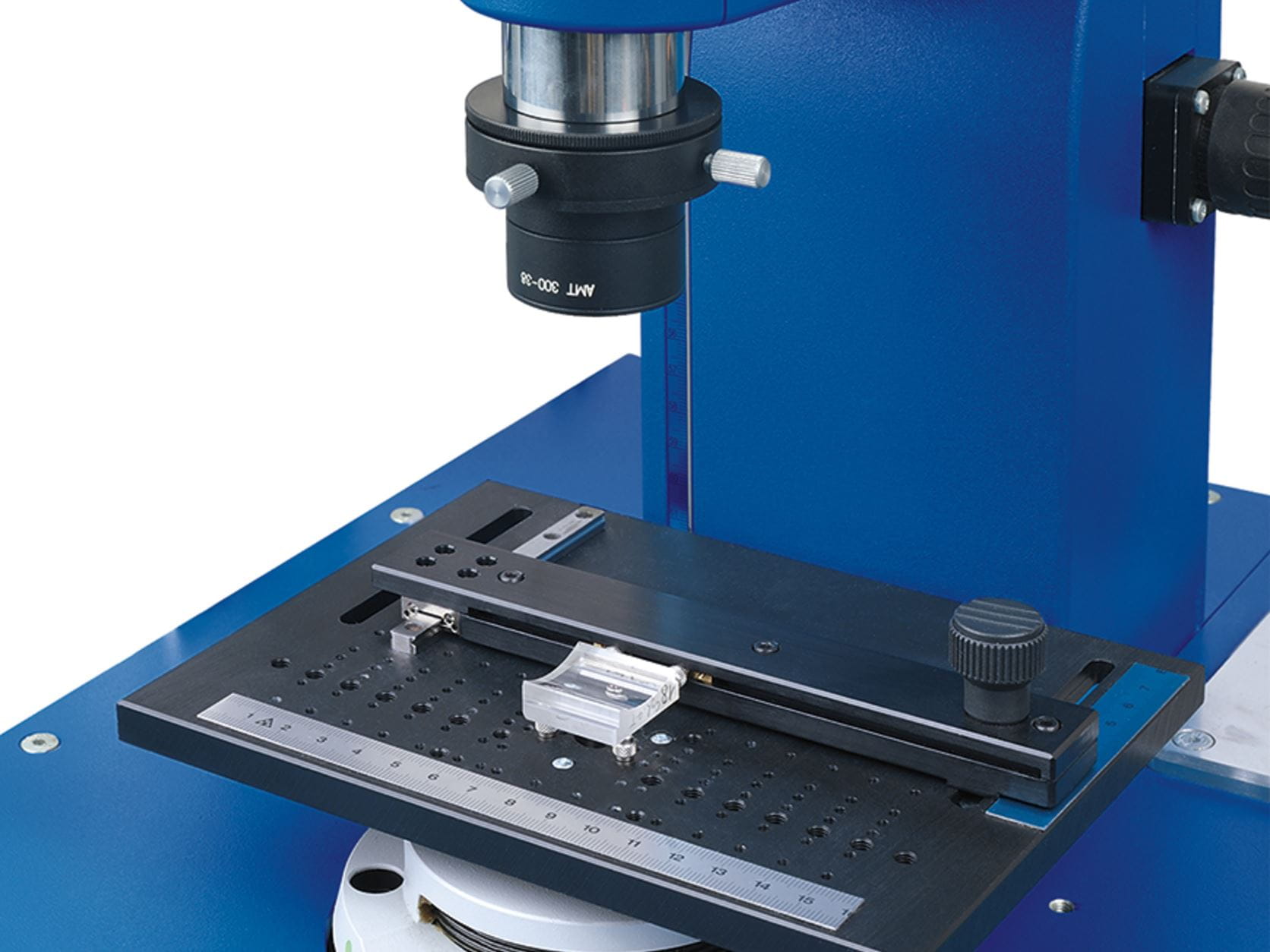

CylinderCheck

CylinderCheck dient der kontaktlosen Qualitätskontrolle von Zylinderlinsen und Linsensystemen mit zylindrischen Linsen. Für Einzellinsen ermöglicht das CylinderCheck Hard- und Softwaremodul die Messung:

• der Zentrierung und Parallelität der Zylinderachse zur mechanischen Bezugsfläche,
• die Verdrehung der Zylinderachse zu einer mechanischen Bezugsfläche oder in Bezug auf die Zylinderachse der Rückseite des Elements sowie
• des Keilwinkels zwischen der Zylinderachse und der zweiten zylindrischen oder planen Fläche des Elements.

Die Messung von Linsensystemen mit Zylinderlinsen kann auf einem OptiCentric^® 101 mit Drehluftlager und CylinderCheck-Software durchgeführt werden.

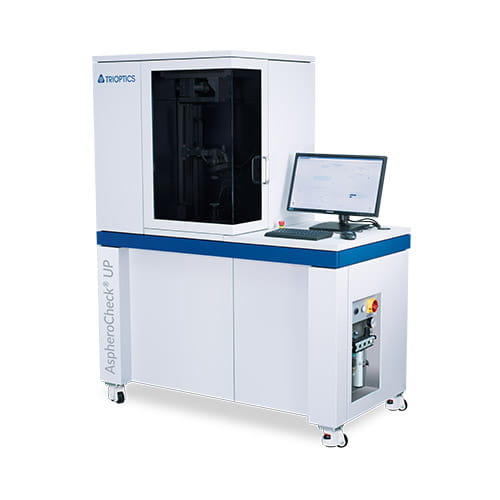

AspheroCheck^®

AspheroCheck^® ist ein Hardware- und Softwaremodul, das die Neigung und Lage einer Asphärenachse zu einer gegebenen Referenzachse misst. Das Upgrade zeichnet sich aus durch:

• Die Messung in Bezug zur optischen Achse der Asphäre oder zu einer Referenzachse
• Spezifizierte Referenzachse nach DIN ISO 10110-6
• Messung von Linsen mit einer oder zwei asphärischen Flächen
• Prüflingsdurchmesser ab 2 mm
• Genauigkeit bis zu 5 arcsec (abhängig von der Prüflingsgeometrie)
• Berührungslose Messung

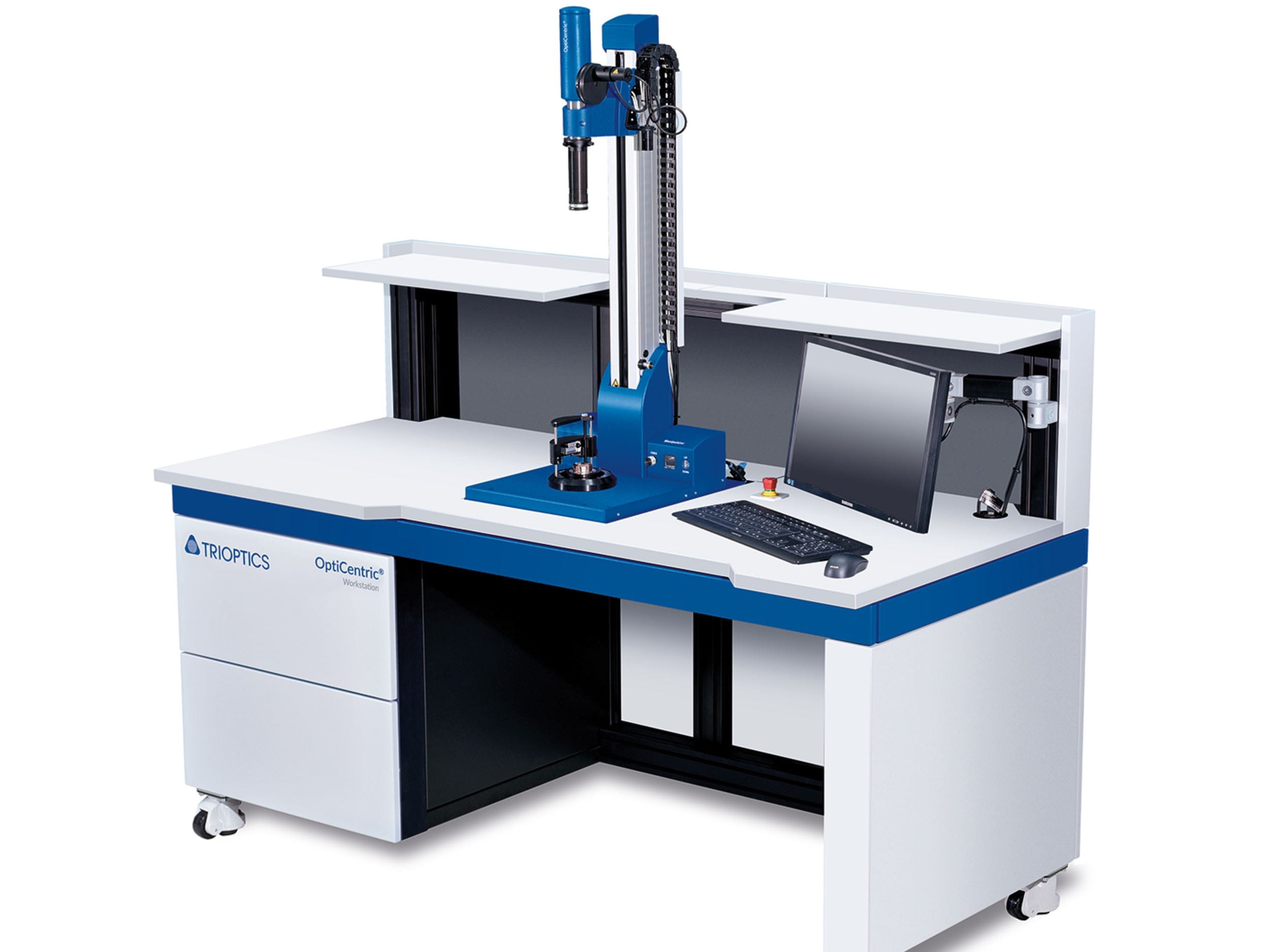

Workstation

Mit der Workstation wird das OptiCentric^®-Messsystem zu einem kompletten Arbeitsplatz ausgestattet. Neben der Integration des Controllers und der PC-Ausstattung, bietet die Workstation ausreichend Arbeitsfläche für die Vor- und Nachbereitung der Prüflinge. Ablage- und Stauflächen erlauben eine gute Organisation des Arbeitsplatzes.

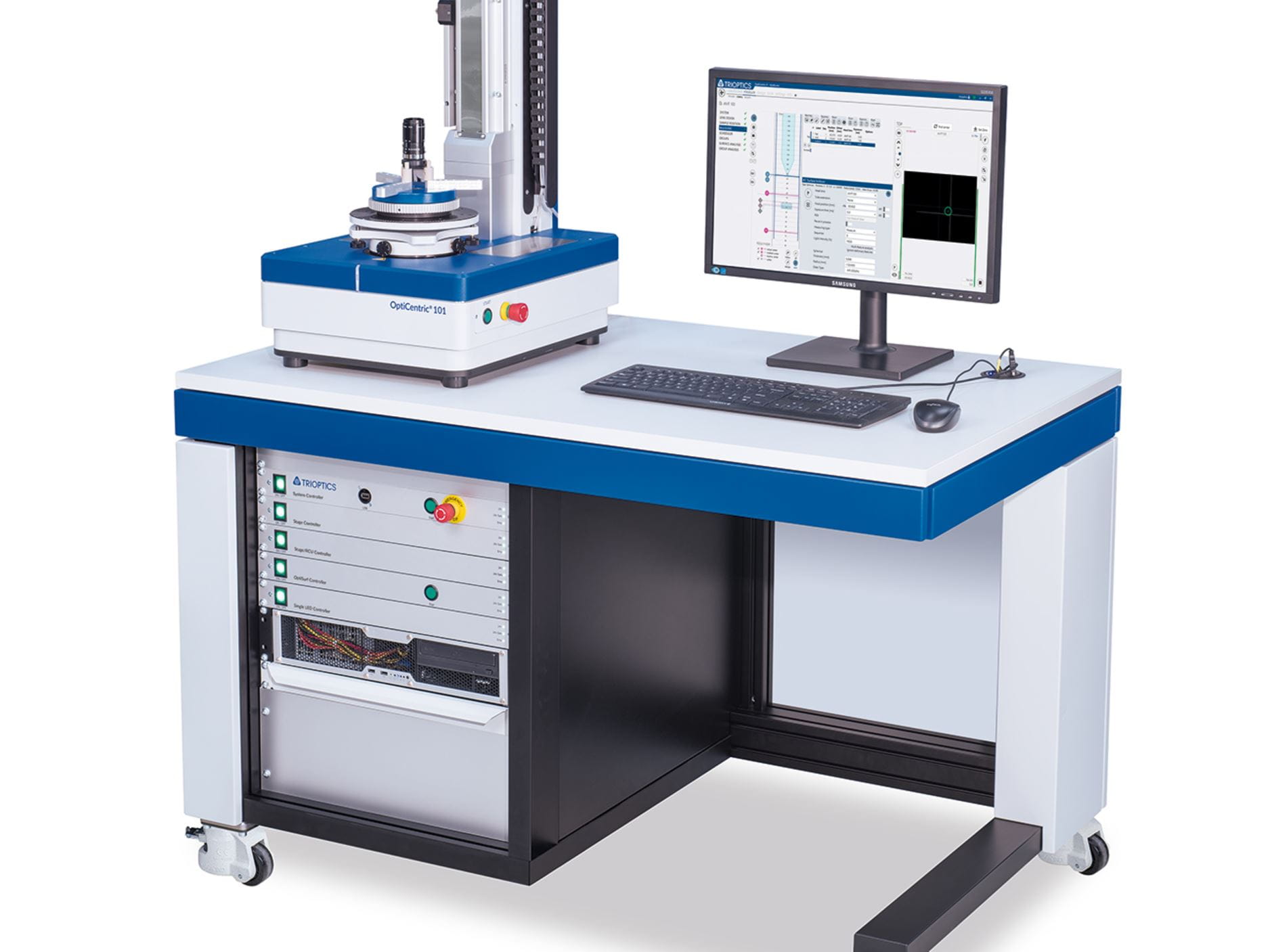

Worktable S

Der Worktable ergänzt Tischgeräte wie das OptiCentric^® 101 perfekt. Das System erhält hiermit einen stabilen Tisch, in den auch die Steuermodule integriert sind. Der Monitor sowie die zusätzliche PC-Ausstattung sind sicher systemnah angebracht und bedienbar.

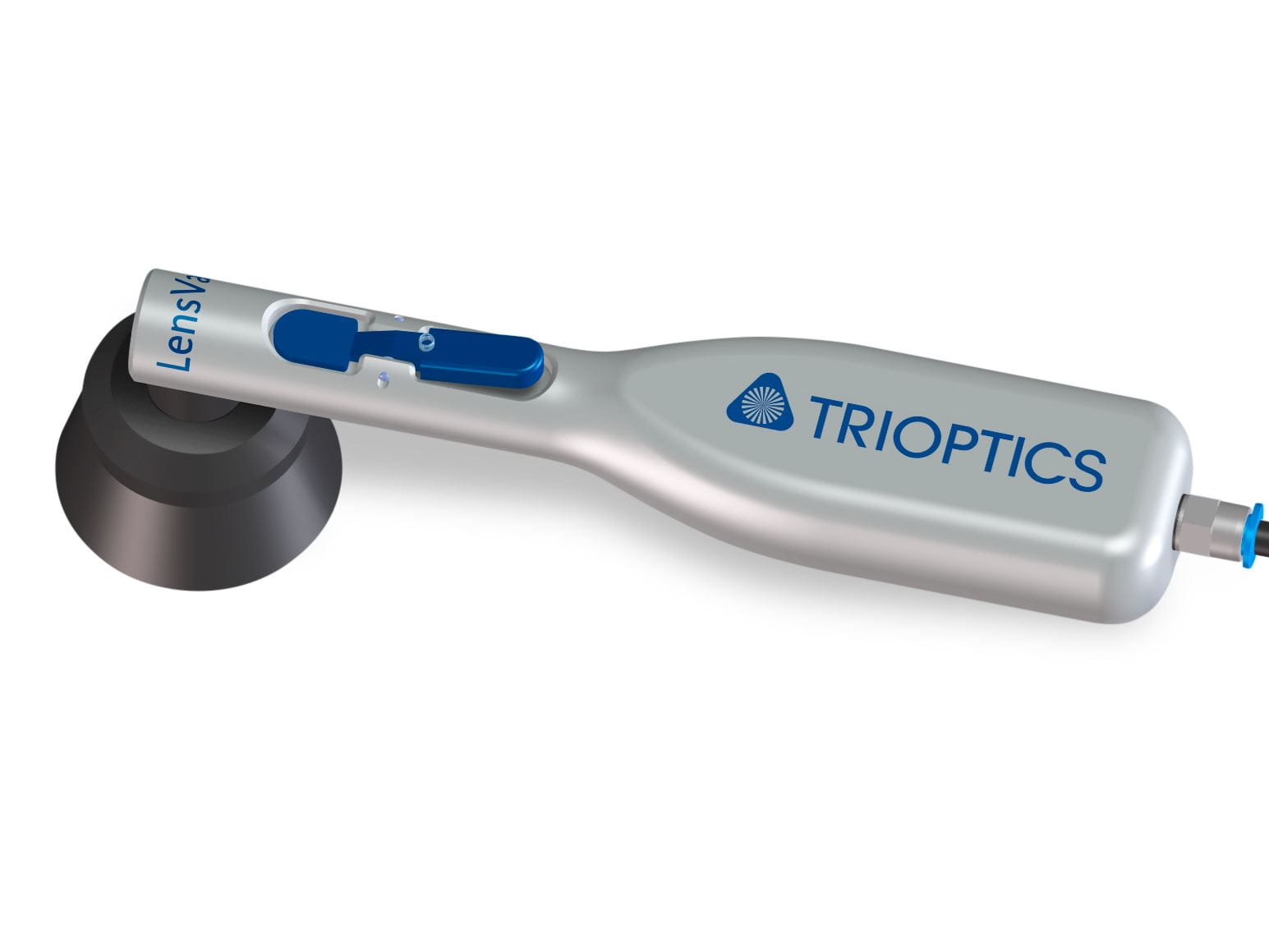

LensVac

Die Vakuumpinzette LensVac unterstützt die sichere und saubere Handhabung optischer Komponenten beim Be- und Entladen von Linsen in Trays sowie beim Einsetzen der optischen Elemente in ihre Linsenfassung.

• Austauschbare Vakuumaufnahmen für kleine und mittelgroße Linsen (bis zu 100 mm)
• L-förmige Pinzette für die Handhabung unter beengten Platzverhältnissen
• Aktivierung über Daumentaster
• Kompatibel mit unterschiedlichen Ansätzen zur Vakuumerzeugern (auf Anfrage erhältlich)

Weiteres Zubehör

• Messtaster
  • Zur Bestimmung der Lage von Optiken vor der Justage
• Erweiterung des Messbereichs auf Brennweiten ±2000 mm
• Ausrichtset, Kalibrierkeile
  • PTB rückführbare Kalibrierprüflinge
• Linsenhalter und Ringschneiden
• Fußpedalsteuerung für die Druckluft
• Tool-Stage mit kinematischer Aufnahme für die Halterung der Ausrichtwerkzeuge
• UV-Lichtquelle, manuelle Klebeeinheit mit Fußpedal, automatisierte Klebeeinheit, Nadeln und Tuben für die Klebeeinheit
