CamTest
Umfassende Prüfung der Performance von Kameramodulen
Vielseitig
Ganzheitlich
Intellligent
Produkte

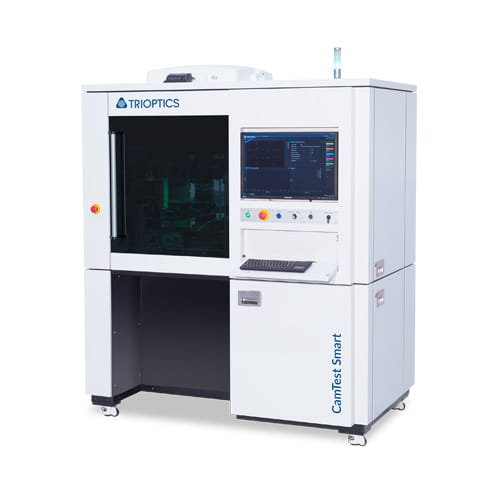

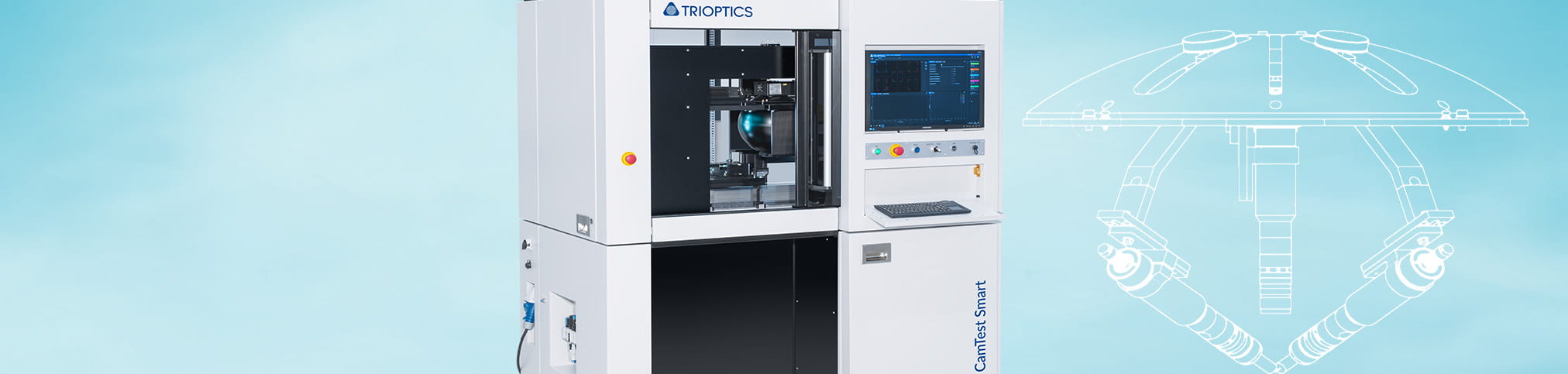

CamTest Smart
Das vielseitigste Messsystem
CamTest Smart ist ein Messsystem, das einen umfangreichen End-of-Line Test von Kameramodulen ermöglicht. Mit Hilfe der fokussierbaren Kollimatoren, einem Test Chart sowie einer Ulbrichtkugel, integriert in nur einem Gerät, kann der End-of-Line Test realisiert werden.
- Prüfung aller wesentlichen Bildqualitätsmerkmale von Kameramodulen in nur einem System
- Flexibilität in Bezug auf verschiedene Kameratypen
- Flexible einsetzbar in der Produktion von kleinen bis mittleren Stückzahlen sowie für die F&E
- Vollautomatisierter Prozess
Messparameter
- MTF, LSF, SFR, ESF
- Verkippung der Bildebene, Defokussierung; DOF
- Optische Achse, Rollwinkel
- Optisches Zentrum
- Verzeichnung, EFL
- Defekte Pixel, Partikel, FPN
- OECF, Dynamikumfang, Weißabgleich, SNR
- relative Beleuchtung
- Farbwiedergabe, Crosstalk
- Spektralempfindlichkeit

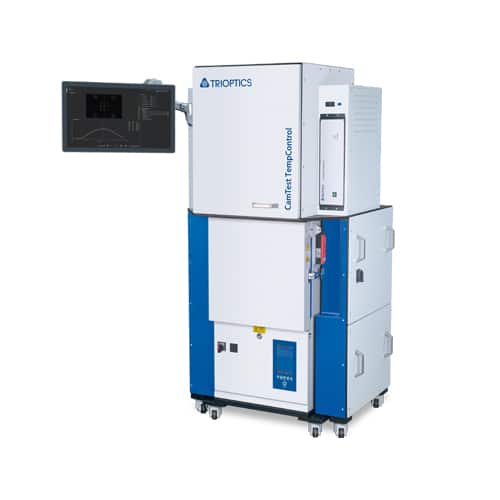

CamTest TempControl
Temperaturtests für Kameramodule
CamTest TempControl prüft die Bildqualität optischer Sensorsysteme unter extremen Temperatureinflüssen und simuliert die realen Temperaturbedingungen in einer Klimakammer.
- Hochgenaue Messung in einem Temperaturbereich zwischen -40°C und +120°C
- Individuell konfigurierbare und automatisierte Messroutinen
- Umfassende Analysen des Kameraverhaltens zur Ermittlung von Produktoptimierungen.
Mehr Informationen
- Datenbankgesteuert: Alle Messdaten (z. B. Fokusposition oder Verkippung der Bildebene) bei verschiedenen Temperaturen und deren Auswirkungen auf die Bildqualität werden in einer Datenbank gespeichert.
- Hohe Flexibilität: Verschiedene Sensorformate (wie 1:1, 4:3, 16:9 und viele mehr), verschiedene Spektren (VIS, NIR, LWIR) und veränderbare Messpositionen.

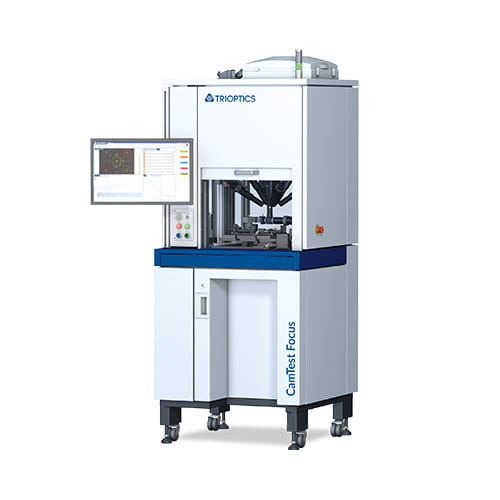

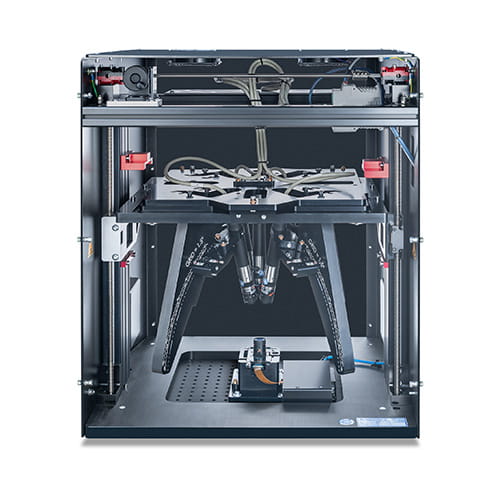

CamTest Focus
Bestimmung der besten Fokusebene
Der Kollimator projiziert das Ziel virtuell auf den Prüfling. Durch die Verwendung von fokussierbaren Kollimatoren können beliebige Objektentfernungen von 1 m bis unendlich erzeugt werden. Dadurch ist es möglich, die Position und Verkippung der besten Fokusebene zu messen.
- Dieses Setup bietet ein Sichtfeld von +/- 90°
- Variabler Objektabstand von endlich bis unendlich in nur einer Messkammer
- Messung diverser Parameter, wie z.B. MTF, SFR, Through-focus MTF, Verkippung der Bildebene, Optische Achse, Rollwinkel
CamTest Chart
Einfache Messung der Verzeichnung
Das CamTest Chart System projiziert ein Testziel aus einer endlichen oder unendlichen Objektdistanz auf das zu testende Kameramodul. Für einen unendlichen Testaufbau wird eine speziell entwickelte Relaisoptik verwendet. Mit Hilfe eines geeigneten optischen Aufbaus können auch Kameras mit stark verzeichnender Optik kalibriert werden.
- Messung von: geometrische Verzeichnung (LGD) der Kameralinse, die TV-Verzeichnung, optische Achse und optisches Zentrum der Kamera, Kamera EFL und FOV.
- Aus der Verzeichnungsmessung werden die Verzeichnungskoeffizienten (Seidel-Koeffizienten) für die Kalibrierung des zu testenden Kameramoduls gewonnen
- Insbesondere relevant für ADAS (Advanced Driver Assistance Systems)
- Die Relaisoptik ist als Upgrade erhältlich
CamTest Spectral
Bestimmung der Sensorparameter
Das CamTest Spectral Gerät wird mit einer Ulbrichtkugel in endlichem Objektabstand geliefert. Das mögliche Sichtfeld ist abhängig vom endlichen Abstand und dem Objektgenerator. Die Ulbrichtkugel dient als Lichtquelle, um das für die Messungen erforderliche diffuse Licht zu erhalten.
- Messungen an Kameramodulen mit bis zu 160° Sichtfeld
- Durch den nicht reflektierenden Spezial-Diffusor auf der Kugelöffnung kann eine Lichtgleichmäßigkeit von mehr als 95 % erreicht werden.
- Das Setup eignet sich besonders gut für die Messung von Parametern wie defekte Pixel, FPN, Farbwiedergabe, OECF, relative Beleuchtung und Dynamikumfang

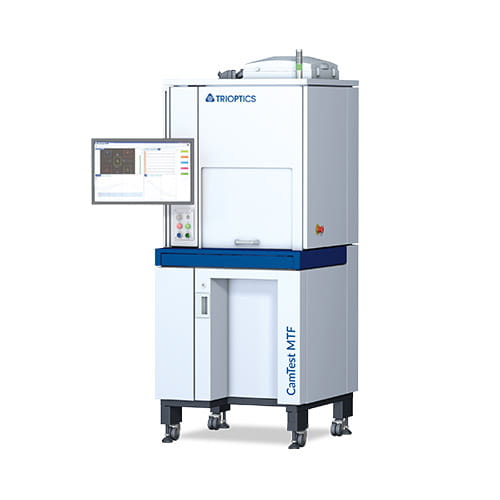

CamTest MTF
Für die schnelle Ermittlung der MTF
Zur Prüfung von Kameramodulen mit größeren Objektentfernungen eignet sich ein Aufbau mit fixen Kollimatoren, die für unendliche oder endliche Objektentfernungen voreingestellt werden. Hierbei hängt das Sichtfeld von dem tatsächlichen Objektabstand ab.
- Mit diesem Aufbau kann schnell und einfach die MTF ermittelt werden
- Darüber hinaus können auch die Linienstreufunktion, SFR und ESF getestet werden
- Das CamTest MTF eignet sich besonders für den finalen Qualitäts-Check in der Massenproduktion von Kameramodulen

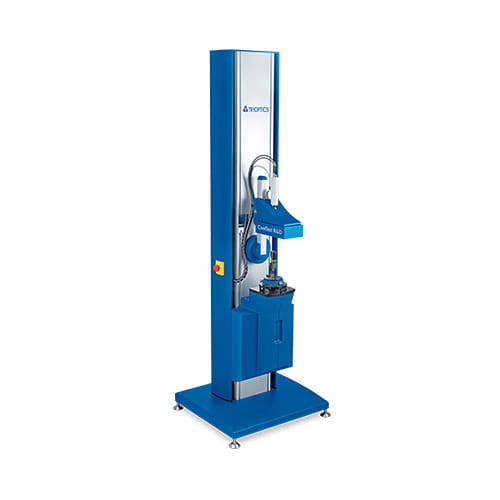

CamTest R&D
Hochpräzise Bildqualitätsprüfung
CamTest R&D ist ein hochpräzises Messgerät zur Prüfung einer Vielzahl von Bildqualitätsparametern von Kameramodulen. Die computergesteuerte Testzieldistanz kann mit einem Fokuskollimator von endlichen Entfernungen bis unendlich frei gewählt werden.
- Für verschiedene Wellenlängenbereiche (VIS, NIR und LWIR) erhältlich
- Für viele Kameramodularten geeignet
- Ideal für umfangreiche Messaufgaben im F&E-Umfeld
- Weiter Bereich des Winkels zur Achse von bis zu +/- 110°
Mehr erfahren
Video
CamTest Smart
Ein kompaktes System für die 100%-Prüfung von Kameramodulen
TRIOPTICS bietet eine Prüfung für alle wesentlichen Bildqualitätsmerkmale von Kameramodulen in einem kompakten System und integriert alle Prüfparameter in diesem Gerät. So deckt das System neben den gängigen optischen und opto-mechanischen Parametern wie MTF, SFR, Defokus, Verkippung der Bildebene oder Verzeichnung auch zusätzliche Sensorprüfparameter ab, darunter OECF, Dynamikumfang, Weißabgleich, relative Beleuchtung, spektrale Empfindlichkeit und mehr. Weitere Vorteile von CamTest Smart: vollständig automatisierter Prozess, geringer Platzbedarf und eine flexible Prüfung unterschiedlicher Kameramodule (schnelle Umrüstzeiten).
Software

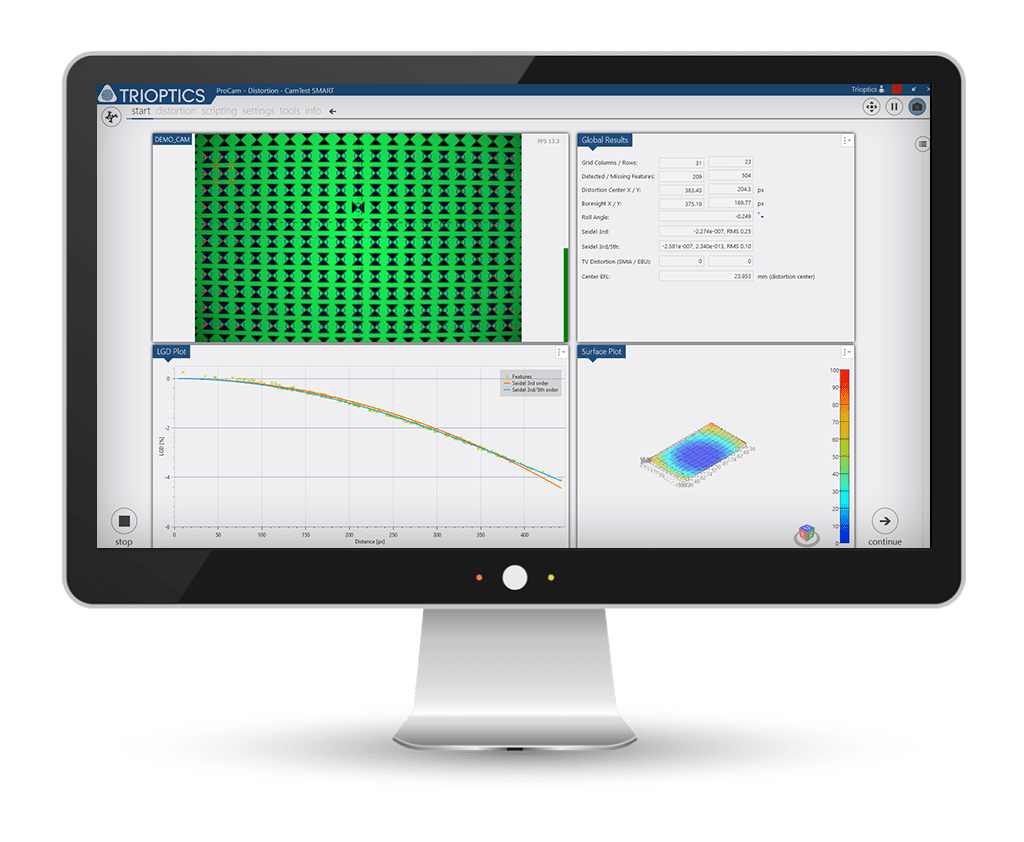

CamTest Software
Die Software ist besonders bedienerfreundlich. Der Nutzer wird automatisch durch den Messprozess geführt. Die Ausgabe der Werte kann als Pass/Fail-Ausgabe erfolgen. Direkt aus der Software werden Messzertifikate generiert, um eine lückenlose Rückverfolgung zu gewährleisten. Die CamTest Software unterstützt folgende Messparameter und deren Analyse:
- Bildqualitätseigenschaften (MTF)
- Opto-mechanische Eigenschaften: Sensorposition (Verkippung, Drehung, Defokussierung)
- Weitere optische Parameter: Verzeichnung, relative Beleuchtungsstärke, Brennweite
- Farbeigenschaften: chromatische Aberrationen
- Linsenlichtreflexion
Upgrades

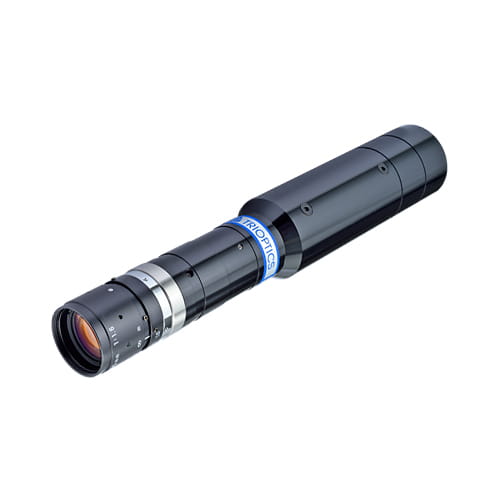

CamTest ColMot 2.0
Optische Objektgeneratoren für die Leistungsprüfung von Kameramodulen
Das CamTest ColMot System ist eine Serie von branchenführenden optischen Objektgeneratoren, die virtuelle Testziele für den Leistungstest von elektronischen Kameramodulen oder Objektiven bereitstellen. Die Hauptanwendung ist der Test auf Kamera-Bildqualität, Objektivausrichtung und Fokuslage.
- Kompaktes Design für dichte Sichtfeld-Abdeckung (FOV)
- Unendlich konjugierte Prüfung für Kameras mit sehr breitem Sichtfeld (FOV)
- Zur Messung von MTF/ SFR, Through-focus MTF/ SFR, Verkippung der Bildebene, Fluchtpunkt/ Blickrichtung der Kamera, Tiefenschärfe und Rollwinkel
- Hohe Geschwindigkeit und hohe Wiederholgenauigkeit bei der Positionierung
Mehr erfahren
Die CamTest ColMot Serie zeichnet sich durch eine besondere Robustheit und Zuverlässigkeit in Industriequalität aus. Ein weiteres wichtiges Feature ist die Closed-Loop-Steuerung für Zielposition und Leuchtdichtegrad. Eine große Auswahl an LED-Beleuchtungsquellen, Zielmustern sowie ein Software Development Kit (SDK) und Treiber stehen zur Verfügung. Die genaue Werkskalibrierung ist ein weiterer Vorteil der CamTest ColMot Serie.

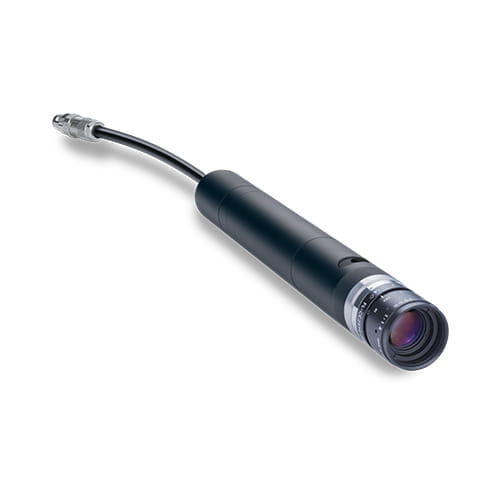

Das Portfolio umfasst folgende effektive Brennweiten (EFL): 16 mm, 25 mm, 35 mm, 50 mm, 75 mm, 100 mm und 150 mm.
CamTest ColMot 6.0
Neue Objektgeneratoren für den Leistungstest auf höchstem Niveau
Die neue Generation CamTest ColMot 6.0 zeichnet sich durch eine sehr lange Produktlebensdauer, höchste Geschwindigkeit für schnelle Messungen und kurze Zykluszeiten aus. CamTest ColMot 6.0 ist sehr benutzerfreundlich und verfügt über eine verbesserte Wartungsfreundlichkeit mit integriertem Zykluszähler, Temperatursensor und internem Datenspeicher für kollimatorspezifische Daten.
- Lange Produktlebensdauer
- Besonders kompaktes Design für dichte Sichtfeld-Abdeckung (FOV)
- Höchste Geschwindigkeit für schnelle Messungen und kurze Zykluszeiten.
- Hohe Wiederholbarkeit und Genauigkeit in der Positionierung
Mehr erfahren
Die CamTest ColMot Serie zeichnet sich durch eine besondere Robustheit und Zuverlässigkeit in Industriequalität aus. Ein weiteres wichtiges Feature ist die Closed-Loop-Steuerung für Zielposition und Leuchtdichtegrad. Eine große Auswahl an LED-Beleuchtungsquellen, Zielmustern sowie ein Software Development Kit (SDK) und Treiber stehen zur Verfügung. Die genaue Werkskalibrierung ist ein weiterer Vorteil der CamTest ColMot Serie.
Das Portfolio umfasst folgende effektive Brennweiten (EFL): 16 mm, 25 mm, 35 mm, 50 mm, 75 mm, 100 mm und 150 mm.
CamTest ColMot 6.0 eignet sich besonders für die Ausstattung von vollautomatischen Produktions- und Prüfanlagen auf höchstem Produktivitätsniveau.

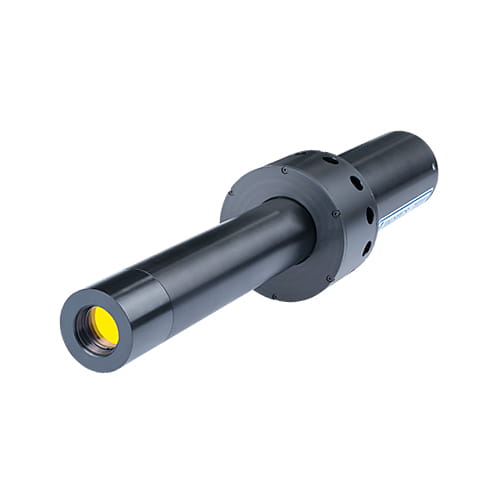

CamTest LWIR
Langwellige Infrarot Kollimatoren für die Produktion von Wärmebildkameras
Die erste Edition von CamTest LWIR Kollimatoren ermöglicht eine automatisierte Großserienproduktion von Wärmebildkameras. Für Hersteller von Wärmebildkameras bzw. Thermografie-, Thermal- und Infrarotkameras, die in den Bereichen Militär und in der Überwachung von Gebäuden, Industrieanlagen und Personen Anwendung finden.
- Mit den LWIR Kollimatoren in der Infrarottechnik das Unsichtbare sichtbar machen
- Wellenlängenbereich: 7 – 12 µm
- Brennweite in drei Ausführungen: 50 mm, 200 mm oder 500 mm
Mehr erfahren
