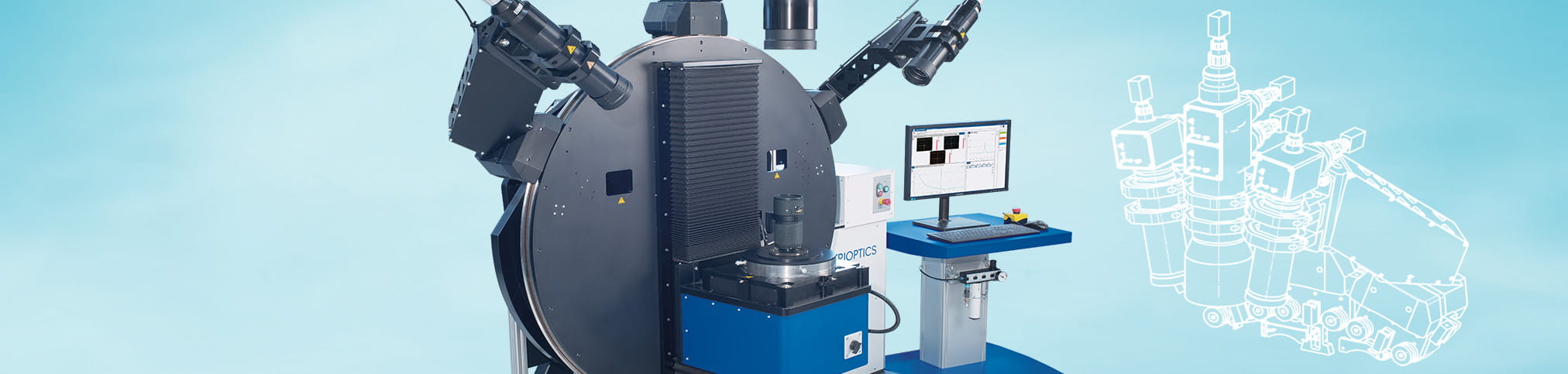

ImageMaster® Cine
Prüfung und Feinabstimmung der Abbildungsqualität großer Objektive und Linsensysteme
Hochgenau und in Echtzeit
Flexibel
Qualitätskontrolle
Produkte

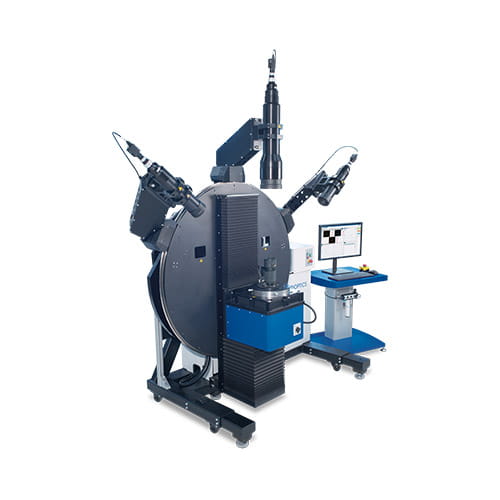

ImageMaster® Cine Flex
Messung der Abbildungsqualität und Justage hochwertiger Cineobjektive
Hersteller von anspruchsvollen Foto- und Filmobjektiven prüfen oftmals eine Vielzahl an Objektiven unterschiedlicher Größen in kurzer Zeit und benötigen ein hochgenaues Messgerät, das flexibel für unterschiedliche Objektivgrößen einsetzbar ist. Für diese Anforderung ist der ImageMaster® Cine Flex mit seinem automatisierten Messablauf und der Möglichkeit zum schnellen Wechsel zwischen unterschiedlichen Prüflingsgrößen die perfekte Lösung.
- Schnelle Qualitäts- und Funktionsprüfung sowie Ausrichtung optischer Elemente
- Flexibler Wechsel zwischen verschiedenen Prüflingsgrößen
- Messungen können axial und außeraxial erfolgen
- Zeitgleiche Messung zweier außeraxialer Positionen mit Echtzeit-MTF-Werten als Basis für Justagen
Mehr erfahren
- Motorisierte Führung zur flexiblen Anpassung an die Prüflingshöhe
- Messung mit Prüflingsrotation (manuell oder motorisiert)
- Prüfung in verschiedenen Feldpositionen mit 2 bzw. 3 motorisierten Teleskopen
- Horizontale und vertikale Messung zur Identifikation loser Linsen

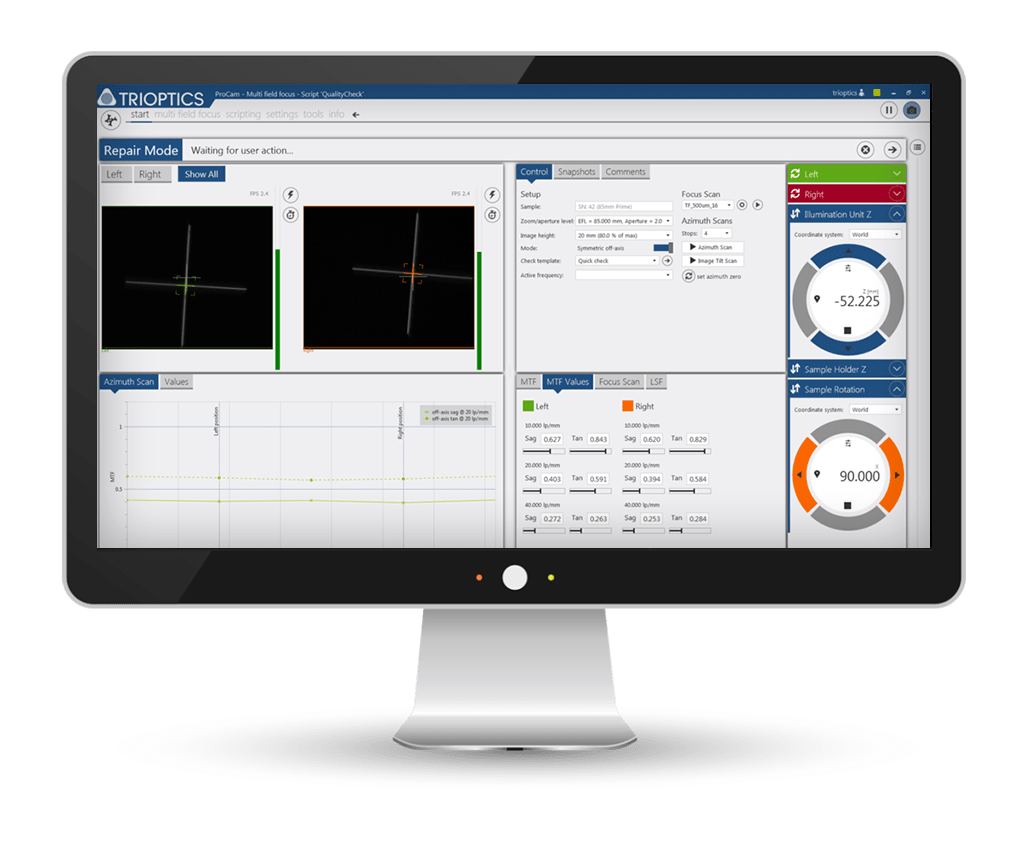

- Software mit Reparaturfunktion für Objektive

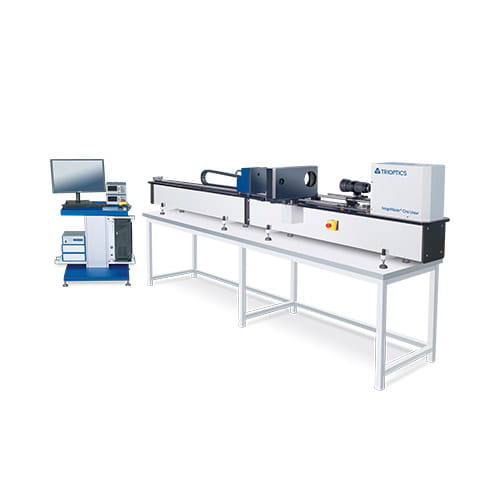

ImageMaster® Cine Linear
Wirtschaftiche Qualitätsprüfung von Foto- und Filmobjektiven
Der ImageMaster® Cine Linear ermöglicht schnelle und wirtschaftliche Qualitätsprüfungen von Foto- und Filmobjektiven und eignet sich besonders für die Eingangskontrolle im Verleihgeschäft.
- Horizontal aufgebautes Messinstrument für Eingangs-Qualitätskontrollen
- Axiale finite und infinite Messungen
- Brennweitenmessung (EFL) sowie Messungen des Anlagemaßes (FFL)
Mehr erfahren
- Zwei Kollimatoren für schnellen Wechsel der Brennweite
- Verschiedene Filter und Strichplatten
- Modulierbare LED (RGBW)-Lichtquelle
- Optional: Optischer Tiefpassfilter
Downloads

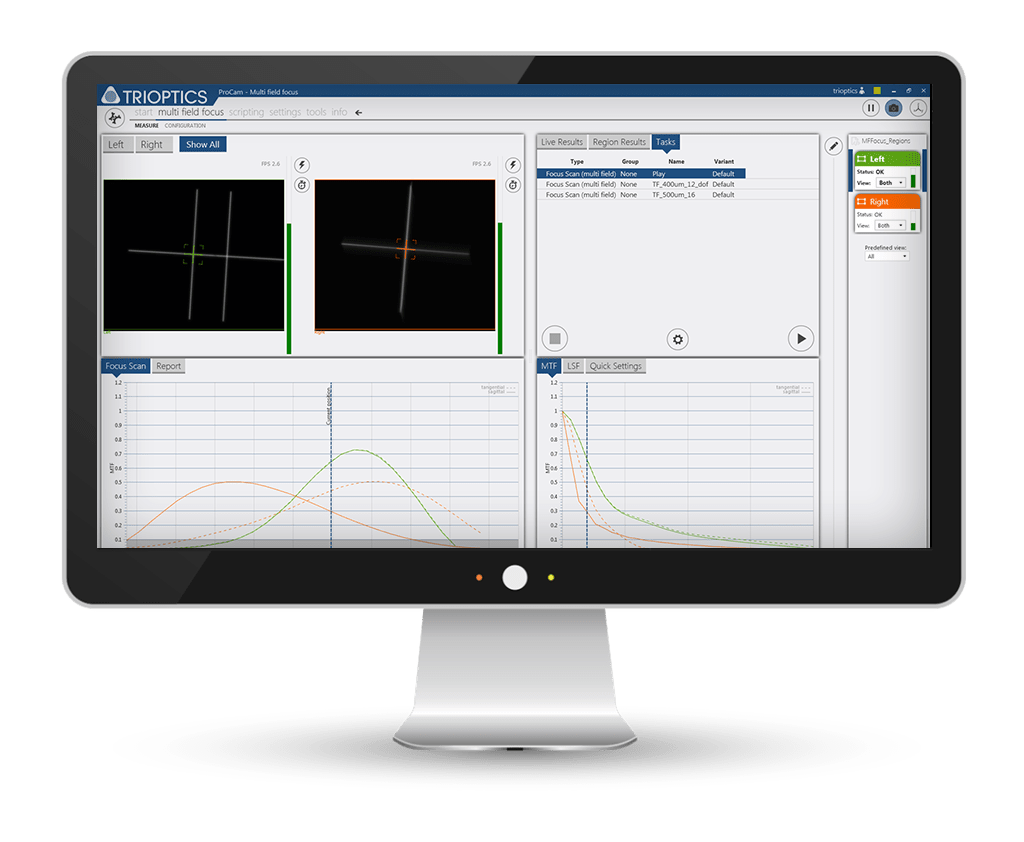

Software
- Angeleiteter Messprozess
- Pass/Fail-Ergebnis durch Überprüfung der MTF- und EFL-Spezifikationen
- Messparameter und -spezifikationen werden in verschiedenen Konfigurationsdateien gespeichert; dies ermöglicht einen einfachen Wechsel zwischen unterschiedlichen Prüflingen
- Echtzeit-Bilder aller Teleskope / Echtzeit MTF-Kurven an allen Teleskopen (sagittal und tangential)
- Skriptsprache für kundenspezifische Workflows / Kundenspezifische Messprozesse
- Messprotokolle als pdf- und MS Excel-Datei
- Datenbankspeicherung der Prüflingsarten, Messergebnisse und Pass/Fail-Kriterien
MTF vs. Rotationswinkel:
- Echtzeit-Kurve für einen schnellen Überblick durch eine manuelle Rotation des Objektivs
- Motorisierte Rotation mit Echtzeit-Kurve
- Automatische Bewegung des Teleskops und Rotation des Prüflings zur Darstellung der maximalen und minimalen MTF
- Echtzeit-MTF während der Ausrichtung der Objektivkomponenten
- Manuelle / motorisierte Rotation des Prüflings zur Erfolgskontrolle
- Brennweitenmessung
