ProCam®
Aktives Ausrichten, Fertigen und Prüfen von Kameramodulen und LiDAR-Systemen
Mit den Mess- und Produktionsgeräten der ProCam® Serie bieten wir neueste Lösungen für die Herausforderung der aktiven Ausrichtung und Serienfertigung hochpräziser optischer Sensorsysteme. Die Active Alignment Technologie hat eine Schlüsselfunktion bei der Optimierung der Bildqualität von Kameramodulen und LiDAR Komponenten. Durch das Erreichen der optimalen Bildqualität über das gesamte Sichtfeld, ist die aktive Ausrichtung ein etabliertes und effizientes Fertigungsverfahren für die Produktion von High-End-Kameraanwendungen und LiDAR Systemen.
Was ist Active Alignment? Hierbei handelt es sich um das Ausrichten eines Bildsensors auf ein Objektiv, während aktiv Bilddaten vom Sensor ausgelesen werden.
Leistungsstark
Flexibilität
Bewährte Technologie
Produkte
ProCam® Prototyping
Unser Beratungs- und Fertigungsservice für Kamera- und LiDAR Module
Unser Service zur Entwicklung des bestmöglichen Kameramoduls nach Ihren Anforderungen. Der Service umfasst auch die Fertigung von Prototypen und Kleinserien.
- Optimierung des Designs für höchste Bildqualität und bestmögliches aktives Ausrichten

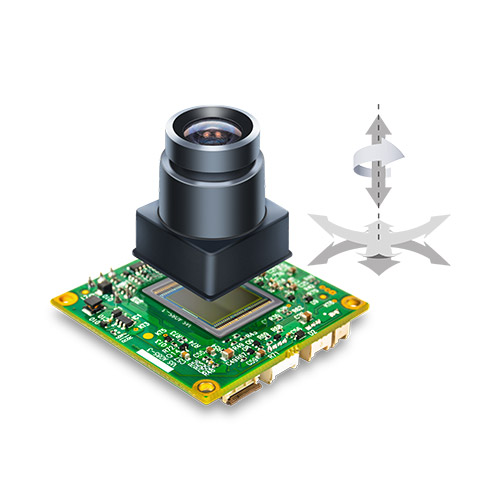

- Die Ausrichtung erfolgt im Submikrometerbereich in 6 Achsen (Neigung, Verschiebung, Fokus, Drehung), um eine optimale Bildqualität zu erzielen
- Unterstützung bei der Wahl der besten Fertigungsstrategie auf Grundlage der Anforderungen, etwa Losgröße und Zykluszeit
Mehr erfahren
Unser Service im Überblick:
- Gemeinsame Optimierung Ihrer Kamera für den Prozess des aktiven Ausrichtens
- Erstinspektion des Objektivs mit ImageMaster® HR
- Aktive Ausrichtung einschließlich UV-Härtung mit ProCam®
- Aushärten im Ofen
- Abschließende Qualitätskontrolle und detaillierte Analyse durch CamTest
- Gemeinsame Erörterung der besten Auslegung Ihrer Serienproduktion auf Basis von ProCam® und CamTest
Wir unterstützen Sie außerdem gerne bei der Wahl des richtigen Klebstoffs. Zudem erhalten Sie die Auswertungen und Messergebnisse für die Rückverfolgbarkeit und umfassende Datenanalyse.

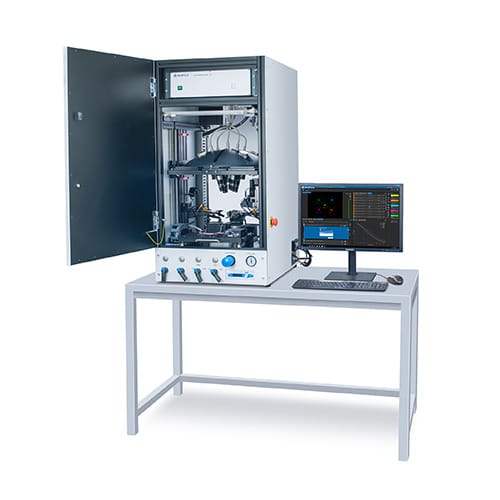

ProCam® Lab
Einstiegssystem für die aktive Ausrichtung im Bereich F&E und Prototyping
Mit ProCam® Lab bieten wir die ideale Lösung für unsere Kunden, die die Herausforderung des aktiven Ausrichtens und die Montage von hochpräzisen Kameramodulen von geringen Stückzahlen meistern wollen. Dies erleichtert den Einstieg in die Kameraproduktion erheblich und die Prototypen können für die spätere Serienproduktion optimiert werden.
Neben dem Einstiegsmodell ProCam® Lab Basic zur aktiven Ausrichtung bieten wir auch ein Komplettpaket zum Aufbau einer kompletten Montagelinie an. Das Komplettpaket umfasst u. a.:
- Objektgenerator, Dispenser, Modul zur UV-Aushärtung
- Thermischer Aushärteofen und Kühlschrank für die Klebstofflagerung
- Prüflingsspezifischer Werkstückträger und Linsengreifer

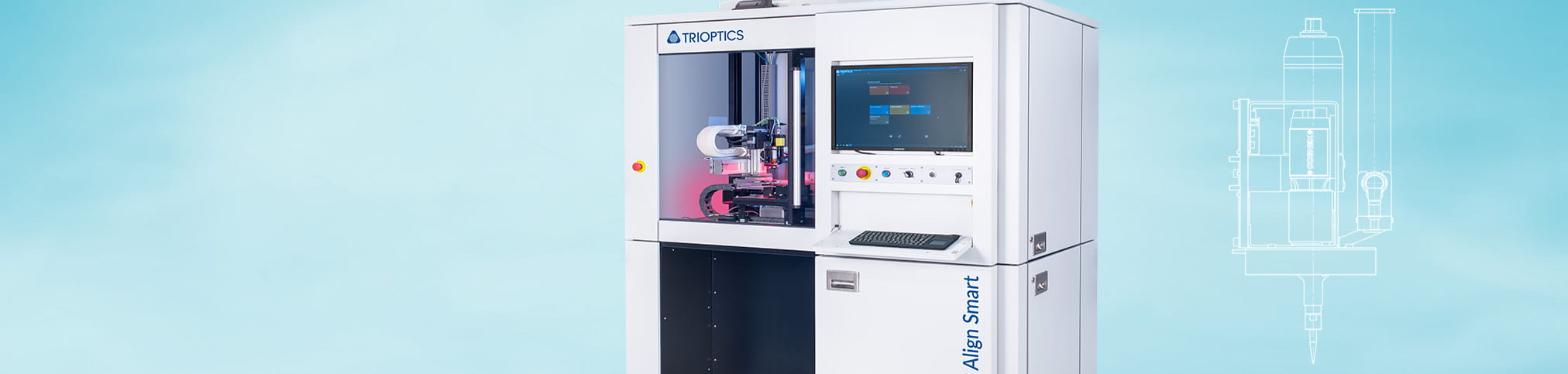

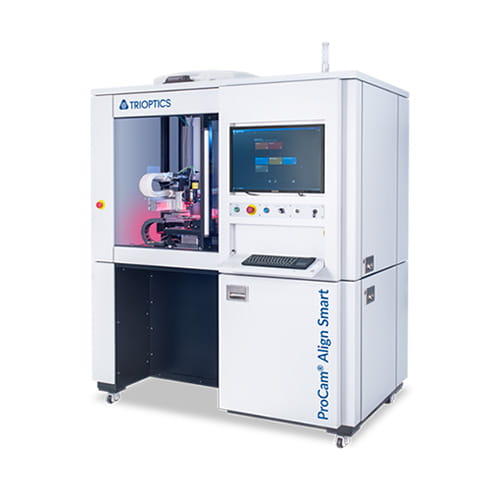

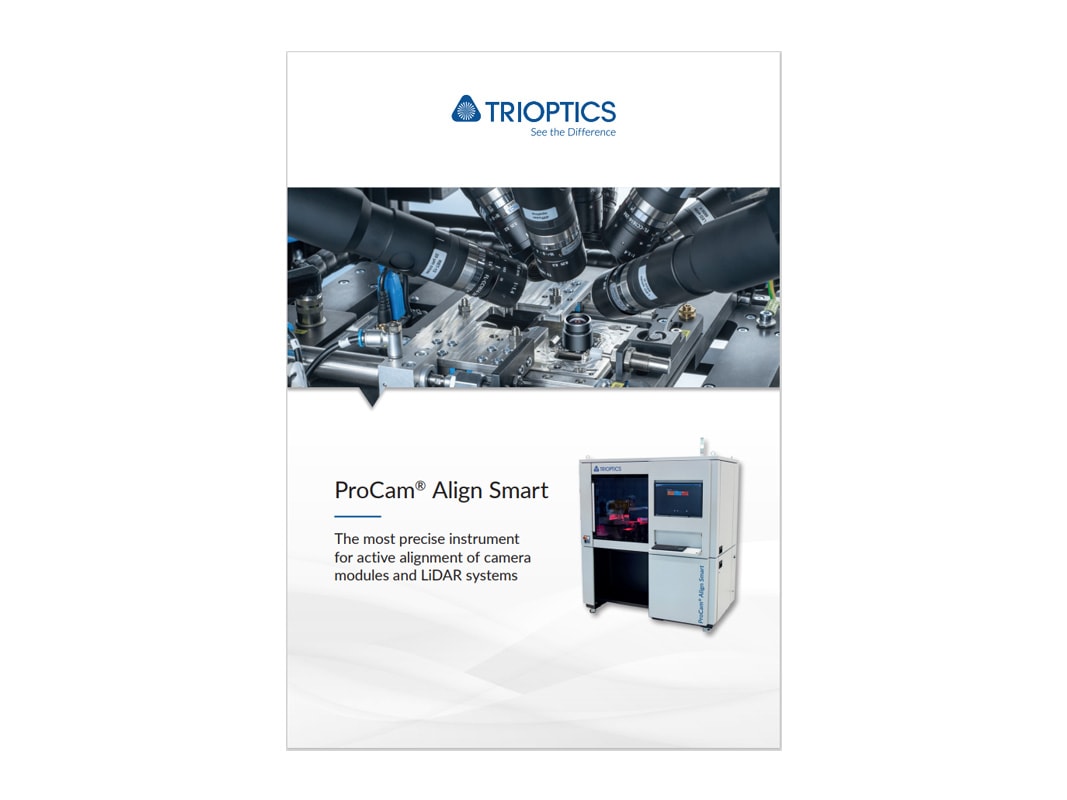

ProCam® Align Smart
Vielseitiges System zur aktiven Ausrichtung für kleine Produktionsmengen
Die ProCam® Align Smart ist eine erstklassige Lösung zur Optimierung der optischen Leistung von Kameramodulen durch aktives Ausrichten.
- Automatische Klebstoffdosierung
- Ausrichtung des Objektivs zum Sensor oder umgekehrt
- Präzise Anpassung der 6 Achsen (Verkippung, Verschiebung, Fokus und Rotation), um die optimale Bildqualität zu erreichen
- Prozess endet mit der automatischen UV-Aushärtung
Mehr erfahren
- Aktives Ausrichten im Submikron-Bereich
- Bis zu sechs Freiheitsgrade
- Echtzeit-MTF-Charakterisierung sowie abschließender MTF-Test
- Aktive Ausrichtung von Weitwinkeloptiken bis FOV 140 ° (FOV bis 170 ° nach individueller Klärung möglich)
- Innovative Zielprojektion für unendlich-endliche und endliche-endliche konjugierte Prüflinge
- Doppel-/Stereo- und Dreifach-Kameraausrichtung sowie LiDAR-Ausrichtung auf Anfrage
- Einfaches Umstellverfahren zwischen verschiedenen Kameratypen mit Hilfe kinematischer Halterung
- Basismaschine inklusive Steuerung, Hard- und Software, Bedienelemente und -anzeigen
- Kundenspezifische Geräteoptionen: Dispenser (Anwendungsspezifisch), Objektgenerator (Kameraspezifisch), Werkstückträger, UV, Greifer, Kameraanbindung inkl. Frame Grabber (Kameraspezifisch)

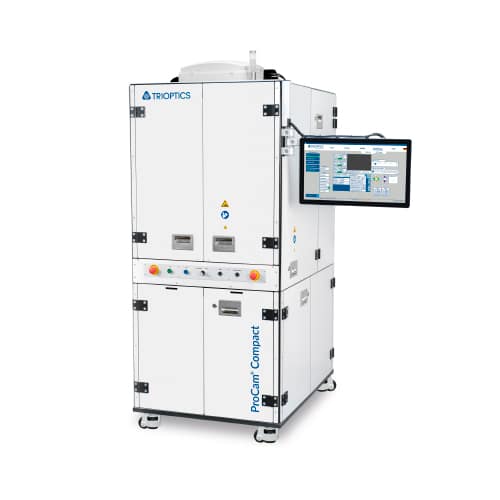

ProCam® Compact
Einstiegs-Produktionssystem für die aktive Ausrichtung mittlerer Stückzahlen
ProCam® Compact ist ein kosteneffizientes Einstiegssystem für die Serienfertigung verschiedenster Kameraanwendungen. Diese robuste Produktionsmaschine bietet hochwertige Messtechnik und -Präzision bei minimalem Wartungsaufwand.
- Herausragende Produktivität und Wirtschaftlichkeit
- Hohe Leistung – geringer Platzbedarf
- Installation innerhalb eines Tages (für vorkonfigurierte Geräte)
- Schneller Produktwechsel, d.h. Wechsel von verschiedenen Kameratypen durch flexible Konstruktion der Maschine
Mehr erfahren
- Produktvariantenwechsel innerhalb von 10 Minuten möglich (wenn sich der Sensor des Produkts nicht ändert)
- Präziseste Messergebnisse auf dem Markt
- Modernste Algorithmen der ProCam® Software ermöglichen beste Messergebnisse bei der Kameraausrichtung

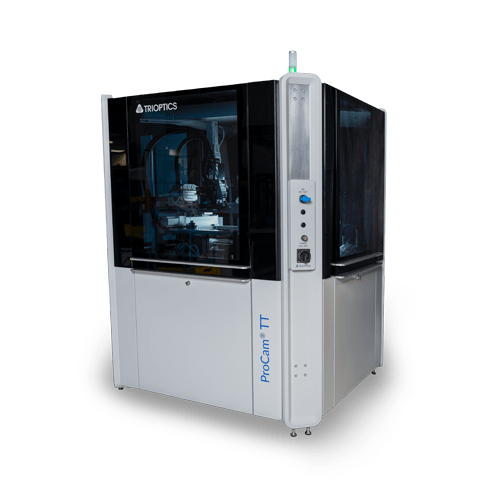

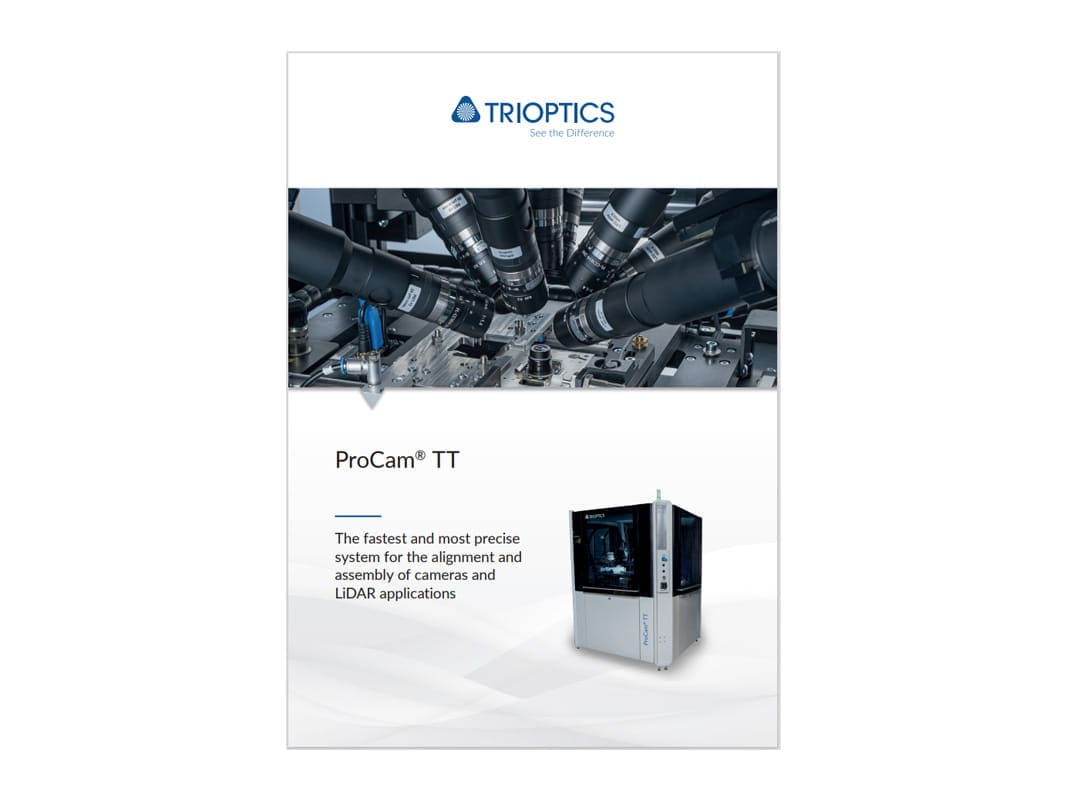

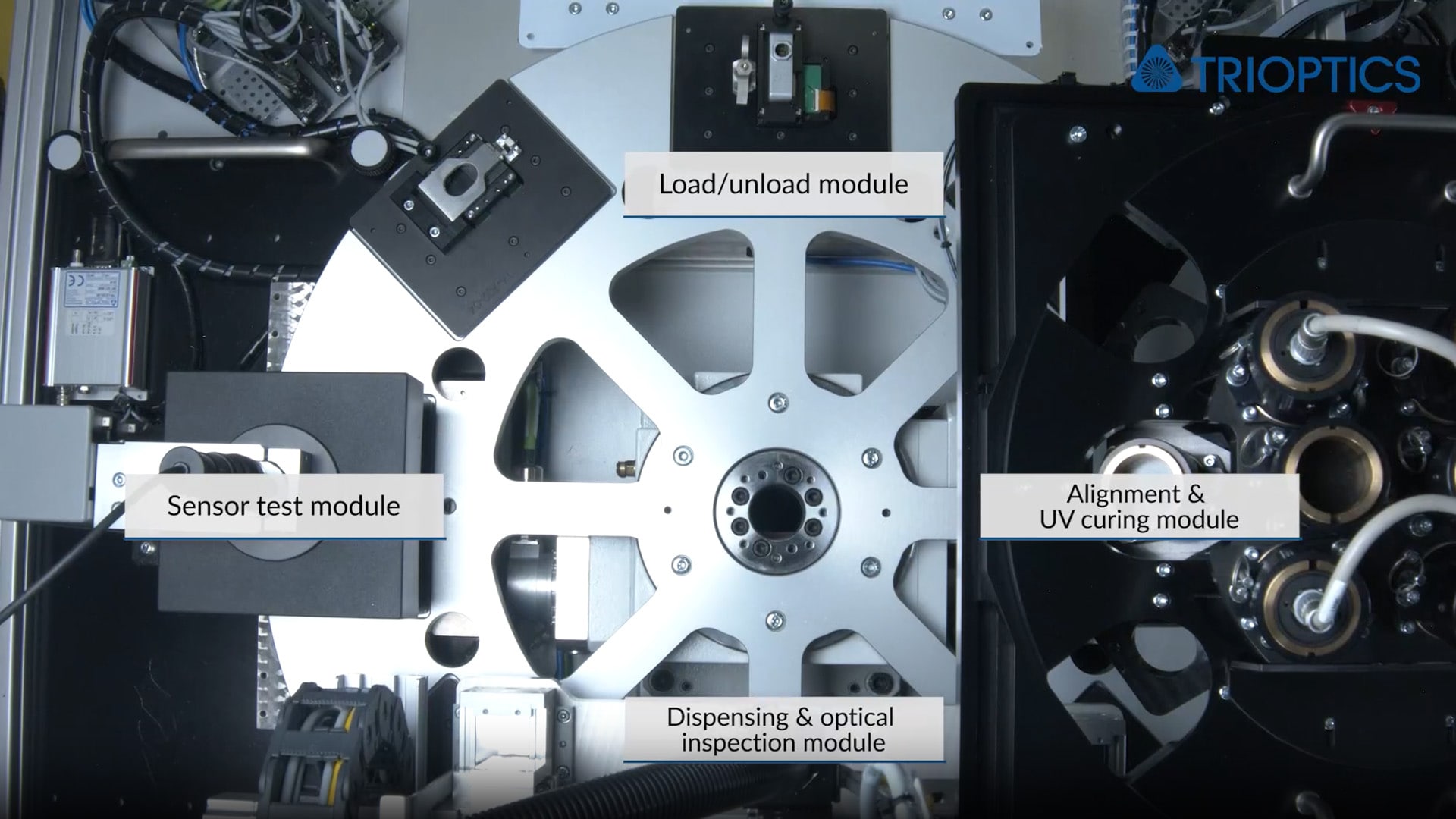

ProCam® TT
Vollproduktionssystem für die aktive Ausrichtung von großen Stückzahlen
ProCam® TT ist eine hochautomatisierte Anlage für die aktive Ausrichtung und Montage von Kameras und LiDAR-Systemen in Großserienproduktion.
- Zykluszeit von 12 Sekunden / 300 UPH (abhängig von den individuellen Kameradaten des Kunden)
- Schneller Produktwechsel innerhalb der Zykluszeit
- Manuell betrieben oder integriert in eine automatisierte Produktionslinie
- Hochpräzise Kollimator-Zielgeneratoren
Mehr erfahren
- Aktives Ausrichten im Submikron-Bereich
- Bis zu sechs Freiheitsgrade
- Hochpräzise Klebstoff-Dosiereinheit und Bildverarbeitungssteuerung
- Weitwinkeloptiken bis FOV 180 ° (nach individueller Klärung möglich)
- Doppel-/Stereo- und Dreifach-Kameraausrichtung sowie LiDAR-Ausrichtung auf Anfrage
- Kleiner Footprint: 1400 mm x 1480 mm x 1875 mm
- Umfassende Datenschnittstelle für Rückverfolgbarkeit und Analyse
- Anbindung an MES und Leitrechner
- Variables Gehäuse für manuelle Beladung oder automatische Roboterbeladung
- Auf Wunsch können verschiedene Testmodule integriert werden
- Basismaschine inklusive Steuerung, Hard- und Software, Bedienelemente und -anzeigen
- Kunden- und Anwendungsspezifische Geräteoptionen: Controller Rack, Be- und Endladefunktion, Dispenser, Objektgenerator, Werkstückträger, UV Einheit, Greifer, Kameraanbindung
Videos
Software
ProCam® Software
Die ProCam® Software setzt sich aus verschiedenen Elementen für das vollautomatische Ausrichten zusammen:
- Mit hochpräzisen Bildanalyse-Algorithmen werden alle für die exakte Ausrichtung relevanten Parameter, wie zum Beispiel MTF in verschiedenen Feldpositionen und die Neigung des Bildfelds, automatisch in Echtzeit analysiert und für die Ausrichtung herangezogen.
- Alle Phasen des Ausricht- und Messprozesses sind ProCam® softwaregesteuert.
- Mit dem integrierten Script-Tool können die Prozesse der Messung und Ausrichtung leicht an die besonderen Anforderungen von Kunden und Produkten angepasst werden.
- Die Messdaten können in einer Datenbank gespeichert werden, so dass der Prozess lückenlos rückverfolgbar ist.
- Das Einstellen individueller Konfigurationsdateien ermöglicht einen schnellen Produktwechsel zwischen verschiedenen Kameratypen.
Upgrades
Rotorbeladung
Plug & Produce Kollimator-Kuppel
Sensortest
Multi-position Dome
In der Entwicklungs- und Prototypenphase möchten viele Kunden verschiedene Kamerakonfigurationen und Messpositionen ausprobieren.

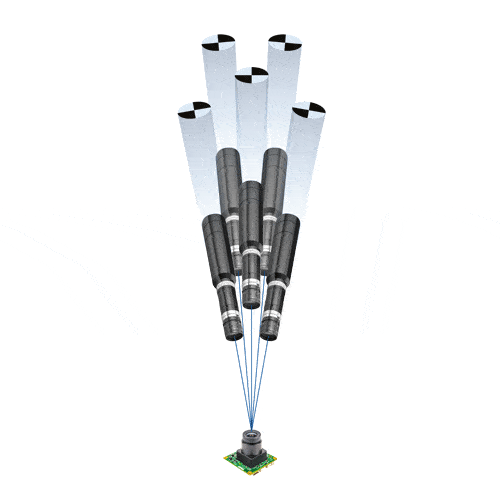

Der neue Multi-position Dome von TRIOPTICS ist für diese Phase des Ausprobierens entwickelt worden und maximiert die Flexibilität in der Kameraproduktion und -prüfung. Das Set-up der Kollimatoren kann mit wenigen Handgriffen verändert werden und erlaubt eine stufenlose Einstellung der Kollimatoren. Die minimalen und maximalen Winkel können schnell angepasst und positioniert werden. Drei unterschiedliche Sensorformate 1:1, 4:3 und 16:9 können durch den Multi-position Dome in nur einem Gerät getestet werden. Das heißt konkret: Zeit- und Kostenersparnis beim Produktwechsel. Die zahlreich einstellbaren Messpositionen machen die Kameraproduktion und -prüfung so flexibel wie noch nie.
Der neue Multi-position Dome ist als Upgrade für ProCam® Lab, ProCam® Align Smart und CamTest Focus ab sofort erhältlich.
