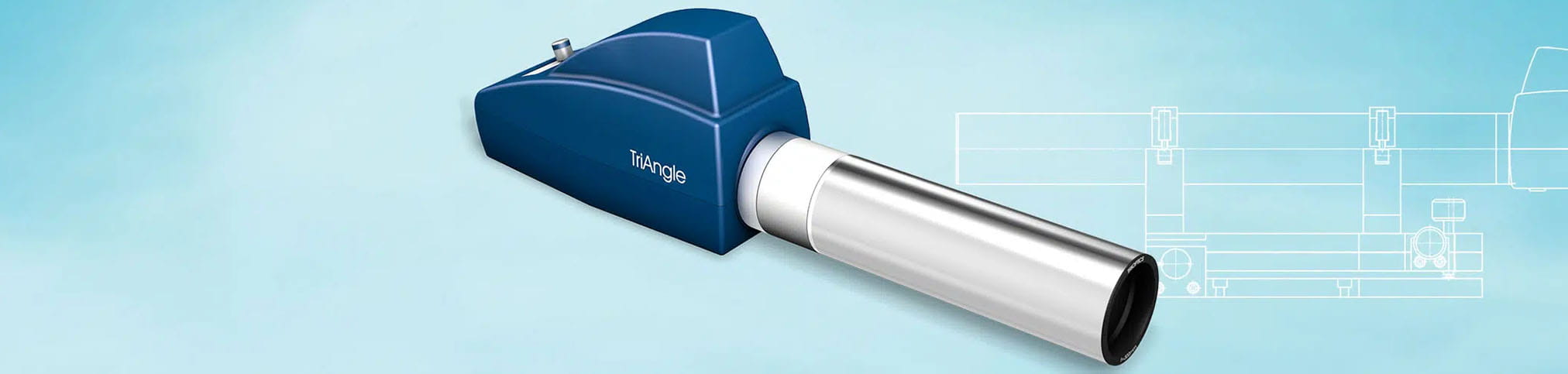

TriAngle
Elektronischer Autokollimator zur präzisen optischen Winkelmessung
Bei den elektronischen Autokollimatoren der TriAngle Serie handelt es sich um berührungslos messende optische Prüfvorrichtungen für die Hochpräzisionsmessung von Winkelverschiebungen bei spiegelnden Reflexionsoberflächen und für die exakte Winkelausrichtung optischer oder mechanischer Teile.
TriAngle Autokollimatoren sind vielseitig und modular aufgebaut, wodurch sich eine Vielzahl an Objektivrohren, verschiedene Sensoren, Strichplatten und Lichtquellen anbringen lassen. Durch die Möglichkeit, Objektivrohre mit unterschiedlichen Brennweiten und Aperturen zu verwenden, lässt sich für jede Winkelauflösung und jeden Messbereich leicht die ideale Messlösung finden. Das modulare Design, die große Produktvielfalt und das umfangreiche Zubehör ermöglichen den Einsatz der TriAngle Autokollimatoren für vielfältige Winkelmessanwendungen in der Optikfertigung sowie im Maschinenbau.
Höchste Genauigkeit
Breite Anwendungspalette
Leistungsfähige Software
Produkte

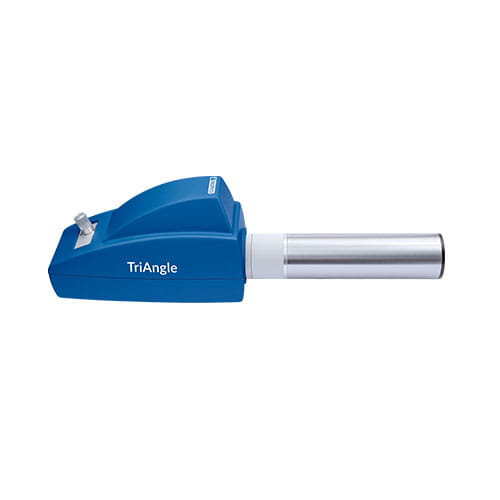

TriAngle
Der vielseitigste elektronische Autokollimator
Der elektronische Autokollimator TriAngle ist das Standardmodell und das vielseitigste Winkelmessinstrument der TriAngle Serie.
- Variabler Messbereich und Genauigkeiten zwischen 2,5 und 0,2 Bogensekunden in Abhängigkeit von der Brennweite
- Unterschiedliche Objektivrohre verfügbar mit Brennweiten von 100 mm bis 1.000 mm
- Ideal geeignet für alle üblichen Winkelmessungen und Ausrichtungsaufgaben
Mehr erfahren
- Messungen an Keilplatten und Prismen
- Hochauflösende Sensoren für beste Bildqualität und ein optimales Signal-Rausch-Verhältnis
- Konsistent garantierte Rückführbarkeit der Messergebnisse auf internationale Standards der Winkelmessungsvariable

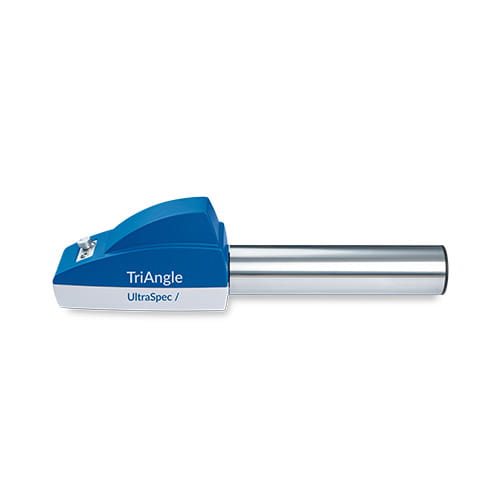

TriAngle UltraSpec
Hochpräziser elektronischer Autokollimator
Die TriAngle UltraSpec Serie bietet hochpräzise Winkelmess-Systeme für allerhöchste Anforderungen an Winkelauflösung und Messgenauigkeit vor allem im Labor.
- Verfügbar mit 300 mm und 500 mm Objektivbrennweite
- Variabler Messbereich und Genauigkeiten von bis zu 0,05 Bogensekunden
- Mechanisch und thermisch optimierte Konstruktion
Mehr erfahren
- Konsistent garantierte Rückführbarkeit der Messergebnisse auf internationale Standards der
Winkelmessungsvariable - Hochwertig korrigiertes Objektiv mit minimaler Verzeichnung und hoher Auflösung
- Digitale Kamera mit äußerst geringem Sensorrauschen
TriAngle Focus
Fokussierender elektronischer Autokollimator
Die TriAngle Focus Serie eignet sich durch die fokussierenden Objektivtubusse besonders für die Messung leicht sphärisch gekrümmter Spiegeloberflächen.
- Ideal geeignet für berührungslose optische Radiusmessungen
- Verschiedene Objektivtubusse verfügbar mit Brennweiten von 100 mm bis 1.000 mm
- Variabler Messbereich und Genauigkeiten zwischen 2,5 und 0,2 Bogensekunden in Abhängigkeit von der Brennweite
Mehr erfahren
- Funktionalität beinhaltet Messungen an Keilplatten, Prismen und vor allem an gekrümmten Flächen
- Hochauflösende Sensoren für beste Bildqualität und optimales Signal-Rausch-Verhältnis
- Konsistent garantierte Rückführbarkeit der Messergebnisse auf internationale Standards der Winkelmessungsvariable
TriAngle NIR
Elektronischer Autokollimator für Anwendungen im nahen Infrarotbereich
Die elektronischen Autokollimatoren vom Typ TriAngle NIR werden für Anwendungen verwendet, die eine Messung bei einer spezifischen NIR Wellenlänge erfordern.
- Besonders geeignet für Messungen an Materialien, die nur Licht im NIR-Bereich reflektieren, z. B. Nachtsichtgeräte
- Kompatibilität mit Objektivtubussen unterschiedlicher Brennweiten
- Variabler Messbereich und Genauigkeiten zwischen 2,5 und 0,2 Bogensekunden in Abhängigkeit von der Brennweite
Mehr erfahren
- NIR LED Beleuchtung für Messungen bei der spezifischen NIR Wellenlänge
- Standard Wellenlänge: 1.064 nm (weitere Wellenlängen auf Anfrage)
- Messungen an Keilplatten und Prismen
- Hochauflösende Sensoren für beste Bildqualität und optimales Signal-Rausch-Verhältnis
- Konsistent garantierte Rückführbarkeit der Messergebnisse auf internationale Standards der Winkelmessungsvariable

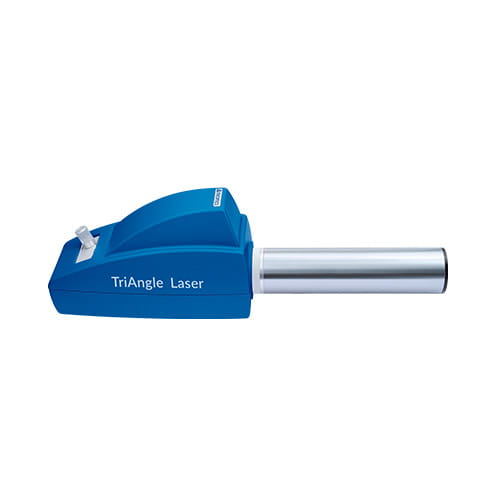

TriAngle LASER
Elektronischer Autokollimator mit Laser-Lichtquelle
Der TriAngle Laser eignet sich ideal für die Messung von sehr kleinen Oberflächen, Oberflächen mit geringer Reflektivität oder für große Entfernungen.
- Laser-Lichtquelle statt einer LED-beleuchteten Strichplatte
- Verschiedene Objektivtubusse mit Brennweiten von 100 mm bis 1.000 mm
- Variabler Messbereich und Genauigkeiten zwischen 2,5 und 0,2 Bogensekunden in Abhängigkeit von der Brennweite
Mehr erfahren
- Laser-Beleuchtung mit Wellenlängen von 635 nm
- Hochauflösender Sensor für beste Bildqualität und optimales Signal-Rausch-Verhältnis
- Konsistent garantierte Rückführbarkeit der Messergebnisse auf internationale Standards der Winkelmessungsvariable

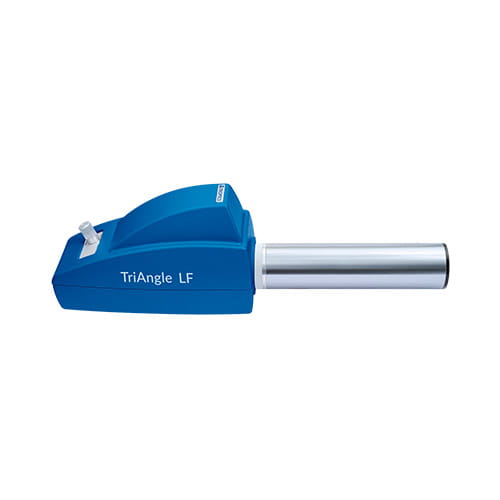

TriAngle Large Field
Elektronischer Autokollimator mit großem Messbereich
Der TriAngle Large Field wurde für Anwendungen entwickelt, die einen großen Messbereich ohne Einschränkungen bei der Messgenauigkeit erfordern.
- Genauigkeit ±3″ innerhalb 80 % des Messbereichs
- Erhältlich mit einem Brennweitenbereich von 100 mm
- Verwendung speziell kalibrierter Sensoren und optimierter Optiken

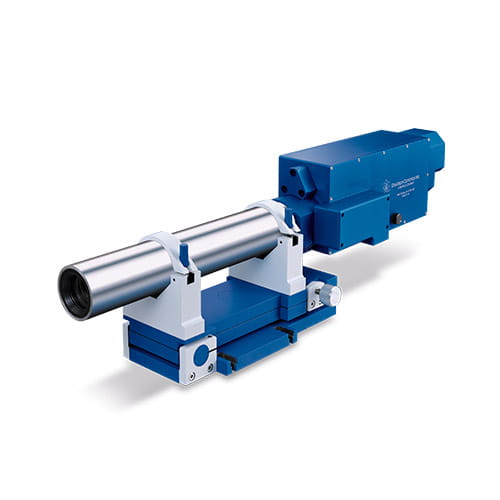

D-275
Automatisches Ausrichtungsteleskop
Das automatische Autokollimations-Ausrichtungsteleskop D-275 fokussiert von 40 cm bis unendlich, um die Position und Winkelausrichtung einer beliebigen Anzahl von Zielen entlang seiner optischen Achse auszurichten und zu messen.
- Einziges vollautomatisches Teleskop zur Ausrichtung und/oder Messung von 5 Achsen von Komponenten in optischen Strahlengängen und Baugruppen
- Da die mechanische Achse des Rohres und die optische Achse des Instruments innerhalb von 1 Bogensekunde parallel sind, kann das Instrument leicht an Halterungen, Vorrichtungen, Stufen und Setups mit einer Messuhr angepasst werden.
- Eine reflektierende Oberfläche kann normal zur optischen Achse durch die Verwendung der Autokollimationsfunktion hergestellt werden. Das automatische Ausrichtungsteleskop D-275 bietet die Flexibilität, komplexeste optische Baugruppen und Strahlengänge auszurichten.
Mehr erfahren
- Kalibrierung zertifiziert & rückführbar auf NIST-Standards
- Fernbedienbar über TCP/IP
TriAngle Produkt-Konfigurator
Videos
Software
OptiAngle®
Das vollständige Softwarepaket für Winkelmessungen
Die OptiAngle® Software ist ein leistungsstarkes Tool, das alle Aspekte der präzisen Winkelmessung mit den elektronischen TriAngle Autokollimatoren im Hinblick auf Messung, Kontrolle und Analyse der Winkeldaten abdeckt. Die gut organisierte und moderne menügeführte Benutzerschnittstelle unterstützt auch den unerfahrenen Bediener beim Ausführen präziser Messungen und beim Erzielen wiederholbarer Ergebnisse. Eine große Menge von vordefinierten Standard-Messanwendungen, die alle in der optischen und mechanischen Industrie eingeführten Messtechniken abdeckt, ist in OptiAngle® integriert. Darüber hinaus können kundenspezifisch definierte Messroutinen – von TRIOPTICS oder dem erfahrenen Endbenutzer – problemlos entwickelt und eingebettet werden. Alle OptiAngle® Messfunktionen können in anderen gebräuchlichen Anwendungen wie Lab-View oder Visual Basic (Excel) weiterverwendet werden.Funktionen
Die TriAngle Software bietet viele Funktionen, welche die tägliche Arbeit mit TriAngle Autokollimatoren vereinfachen – sei es im Labor oder in der Produktionsumgebung.
- Echtzeitanzeige des Kamerabildes
- Numerische und grafische Anzeige der Messdaten
- Optionales Vollbild-Kamerafenster (Modus für visuelle Ausrichtung)
- Anzeigen im Kamerafenster
- Gleichzeitige Messungen mit mehreren Autokollimatoren (bis zu zwölf)
- Gleichzeitige Messung mehrfacher Oberflächenreflexionen (bis zu zwölf)
- Umfassende Datenberichtsfunktionen
- Datenexport: ASCII (CSV), XLS, PDF
- Auswählbare Winkeleinheiten für Bildschirmanzeige und Messergebniszertifikat
- Software-Fernsteuerung vom Host-Computer über RS232 oder TCP/IP Schnittstelle
- DLL Programmierschnittstelle
- Skripting-Mechanismus für kundenspezifische Messprogramme
- Skripting Schnittstelle für kundenspezifische Lösungen
- Demo-Programmierbeispiele für LabView und VBA (Excel)
- Mehrfach-Kameraschnittstellen-Technologie für Standard FireWire oder USB. Auf Anfrage: Gbit Ethernet, CameraLink oder Analog Video Cameras
- Produktionsmodus für Chargen-/Los-Identifizierung von Prüflingen sowie Erstellung von Ergebnisberichten
- Laden von gespeicherten Ergebnissen
Integration
Einfache Integration kundenspezifischer Messlösungen
Die OptiAngle® Software ermöglicht die Integration kundenspezifischer Wünsche mit einer dedizierten Benutzerschnittstelle für spezialisierte Zielanwendungen. Kundenspezifische Messroutinen und Anzeigefunktionen werden schnell implementiert zur Darstellung spezialisierter Prozeduren, z. B. in einer Produktionsumgebung.
Vorteile
- An spezialisierte Anwendungen angepasste Benutzerschnittstelle
- Erhöhter Durchsatz
- Vermeidung fehlerhafter Abläufe in Produktionsprozessen
- Integration externer Hardware und Software ist möglich
- Anpassung an vertraute Verarbeitung und Anzeige von Daten
OptiAngle® Programmierschnittstelle (API)
Zusätzlich zu dem oben genannten Skripting-Mechanismus können die OptiAngle® Funktionen in eine größere Mess-Rahmenstruktur eingebettet werden, welche die Steuerung der gesamten Funktionalität der OptiAngle® Messanwendung übernehmen kann.
OptiAngle® zeichnet sich durch Offenheit in Softwarekonzept und Programmierschnittstelle aus und ermöglicht dadurch eine flexible und problemlose Integration in andere Softwareumgebungen. Die Winkelmessungsfunktionen von TriAngle Autokollimatoren können somit in fast alle existierenden Messanwendungen integriert werden. Im Kontrast zur Skripting-Technologie ist der Benutzer in der Lage, die Schnittstelle zwischen dem TriAngle Autokollimator und der sie steuernden Anwendung selbst zu entwickeln. OptiAngle® Funktionen werden entweder durch Übermittlung von Befehlen über einen seriellen Port (RS232) , TCP/IP oder direkt über die C-basierte DLL Programmierschnittstelle (API) ausgeführt. Existierende Beispielanwendungen und die umfassende Dokumentation demonstrieren die Steuerung von TriAngle Autokollimatoren durch LabView, VBA und Excel. TRIOPTICS unterstützt Anwender gern beim Integrieren der TriAngle Funktionen in die eigene Anwendung.
Upgrades
Lagerbock
Justierbarer Halter
Stativ
Justierbarer Spiegel
Spiegel in Fassung
Umlenkspiegel
Pentaprisma in Halterung
Zwölfseitiges Polygon
Laser-Ausrichthilfe
