ImageMaster® HR 2/ TempControl/ Universal
Prüfung der Abbildungsqualität von Objektiven mit höchster Genauigkeit und Zuverlässigkeit
Höchste Genauigkeit
Prüfung in einem breiten Spektralbereich
Vielseitiges Anwendungsspektrum
Produkte

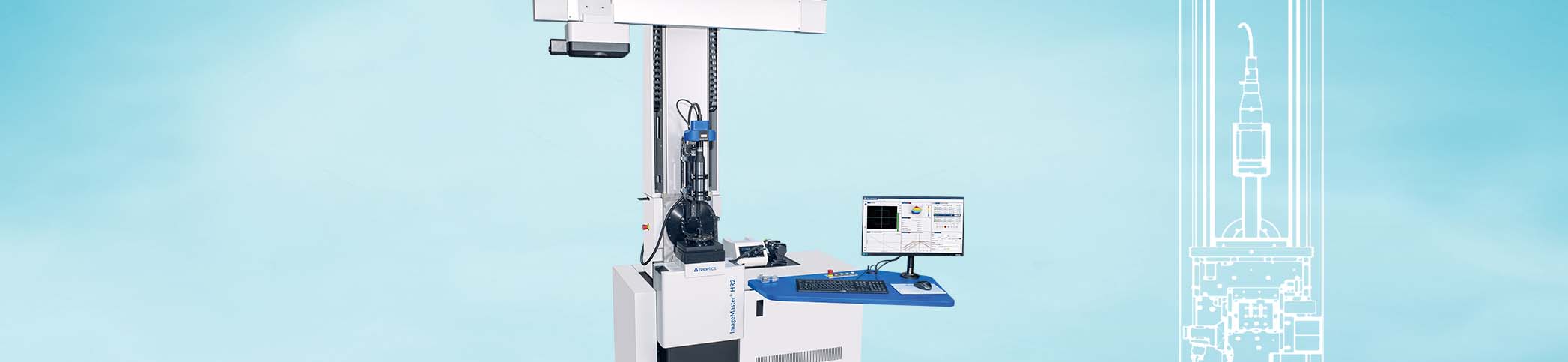

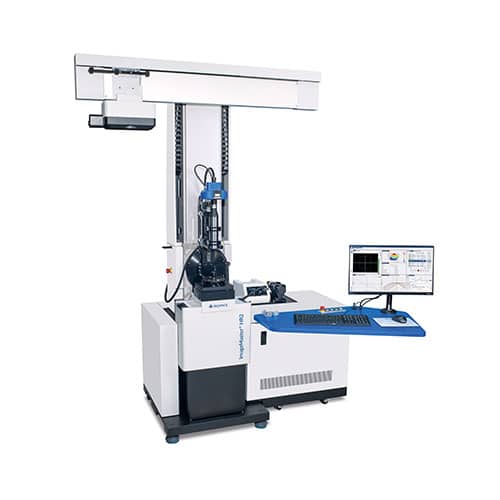

ImageMaster® HR 2
Messung der Abbildungsqualität mit höchster Wiederholgenauigkeit
Der ImageMaster® HR 2 ist unsere komplett überarbeitete neue Version des langjährig erfolgreichen ImageMaster® HR – dem weltweiten Standard für die Messung der Abbildungsqualität von kleinen und mittelgroßen Objektiven z. B. für Smartphone-, Foto- und Filmkameras.
- Hohe Wiederholgenauigkeit für alle Messparameter
- Neue Software und einfache Bedienung
- Erweiterter Bereich an messbaren Prüflingen
Mehr erfahren
- Messwerte sind äußerst stabil und zuverlässig und gewährleisten eine weltweite Korrelation
- Flexible Softwareunterstützung in Kombination mit mechanischen Merkmalen trägt zu einer besseren Korrelationsprüfung bei
- Optionale Implementierung von Encodern verbessert die Positionsgenauigkeit, d.h. Verbesserung der Genauigkeit und Reproduzierbarkeit der Fokusposition
- Absolute FFL/BFL-Messung
- Vielzahl an verfügbaren Standardlösungen, z. B. Encircled Energy, Veiling Glare, PSF und ESF

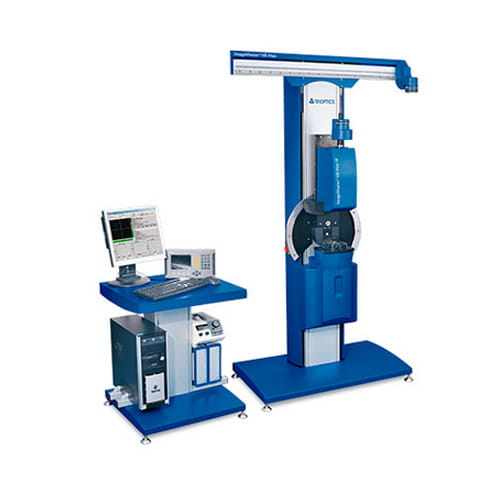

ImageMaster® HR MAX
Messung mit Spiegelkollimatoren
Der ImageMaster® HR MAX wurde für die hochgenaue MTF-Messung im VIS- und IR-Bereich entwickelt.
- Für NUV/VIS/NIR Spektrum verfügbar
- Ausstattung mit einem Spiegelkollimator, einer Halogenlichtquelle und einem hochauflösenden Kamerasensor
- Genauigkeit auf internationale Normen rückführbar
Mehr erfahren
- Voll- oder halbautomatisches, ultrapräzises, multifunktionales MTF-Prüfgerät
- Für mittelgroße Prüflinge
- MTF-Messungen bei endlicher und unendlicher Objektentfernung
- Vertikaler Aufbau für optimalen Bedienkomfort und einfache Linsenpositionierung
- Extrem weiter Objektwinkel von ±70°
- Optimiertes Design verhindert Vignettierung

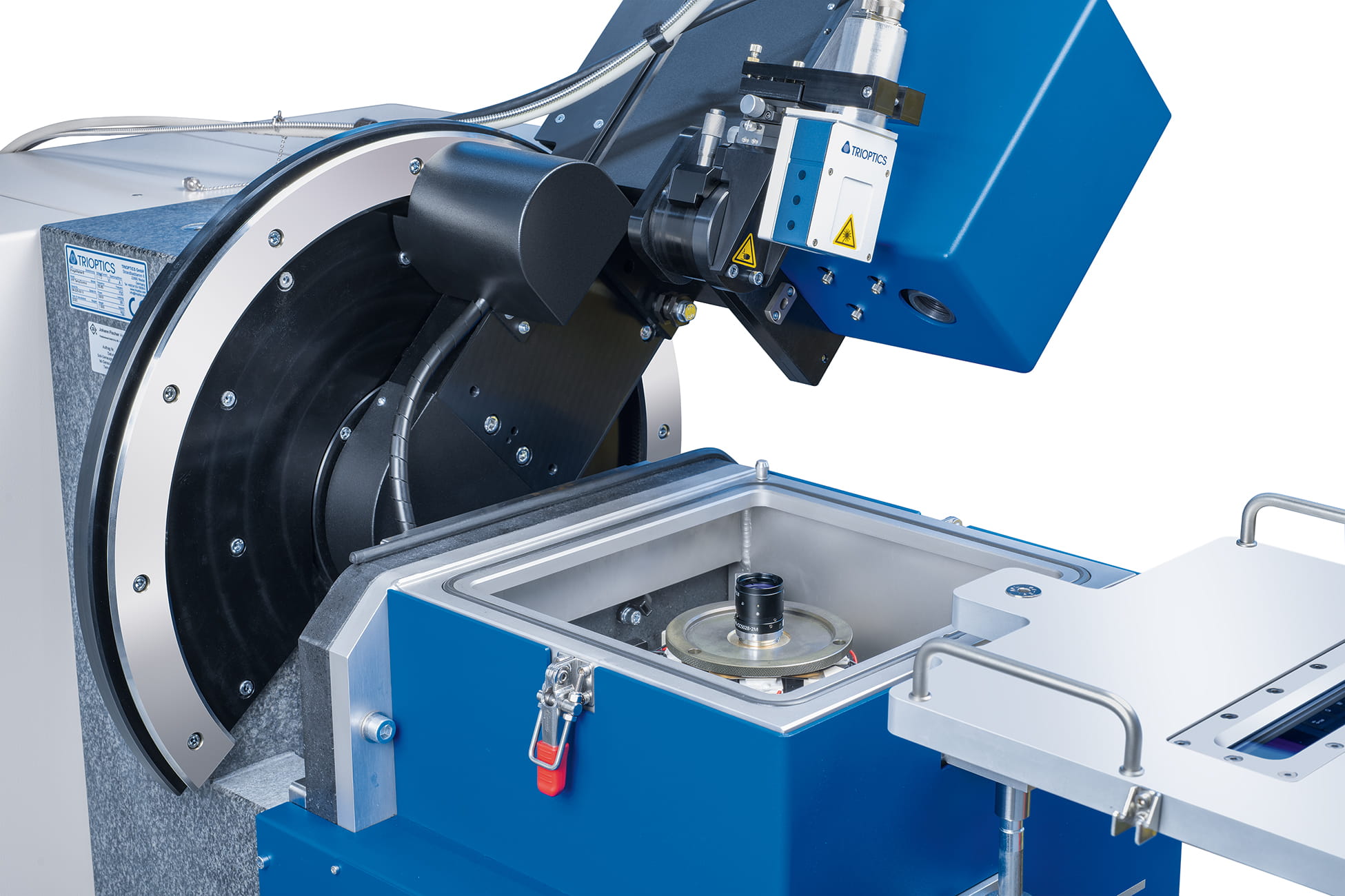

ImageMaster® HR TempControl
Messung der Abbildungsqualität im Temperaturbereich von -40 °C bis 120 °C
Viele Objektive und Kameramodule müssen ihre volle Funktionalität und Leistungsfähigkeit in einem weiten Temperaturbereich erhalten. Athermale Konstruktionen sollen dafür die thermischen Einflüsse auf opto-mechanische Parameter minimieren.
- Prüfung athermaler Optikdesigns
- Temperaturbereich im Standard: -10 °C bis 120 °C, erweiterbar auf -40 °C bis 120 °C
- Bestimmung der optischen Leistung für eine Vielzahl von Parametern
Mehr erfahren
- Speziell entwickeltes temperaturstabiles Design
- Prüflinge werden durch ein Vakuum von der Umgebung isoliert
- Messung im VIS- und NIR-Spektrum mit einfacher Umrüstung
- Messungen im MWIR- und LWIR-Spektrum
- Stabiler Granitaufbau

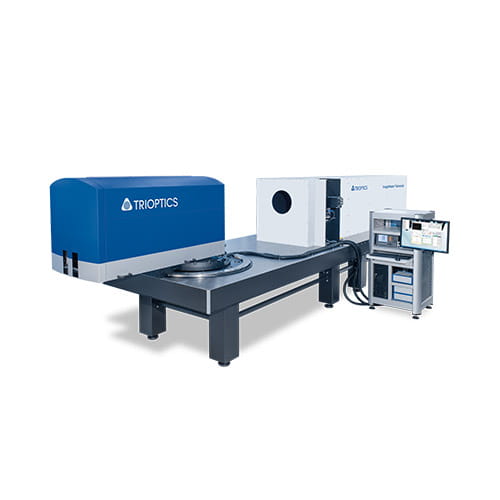

ImageMaster® Universal
Horizontale MTF-Messung im breiten Spektralbereich
Innovatives Design, hohe Qualität und langlebige Komponenten sind im ImageMaster® Universal mit bedienerfreundlicher Software kombiniert. Sein horizontaler Aufbau erleichtert die Prüfung großer Objektive.
- Präzise Messung praktisch aller existierenden Linsensysteme: infinit, finit, afokal
- Für leistungsstarke fotografische Optiken bis hin zu hochauflösenden Teleskopen
- Spektralbereich der MTF-Messung von UV über das sichtbare Spektrum bis hin zu IR (NIR/SWIR/MWIR/LWIR)
Mehr erfahren
- Axiale und außeraxiale Messung der MTF
- Modulare und erweiterbare Struktur
- Modulaustausch innerhalb weniger Minuten (z. B. Wechsel von VIS zu IR)
- MTF-Werte rückführbar auf internationale Standards
- Kollimatorabdeckung schützt vor Umgebungslicht und Luftturbulenzen

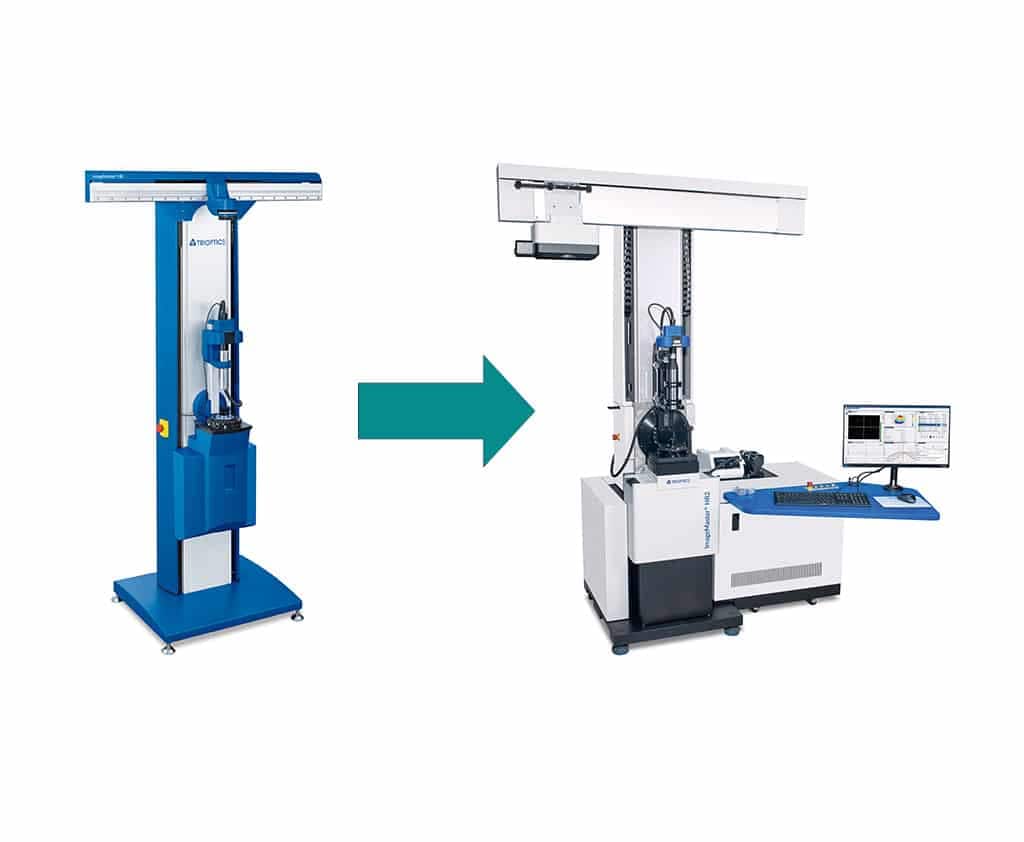

Der ImageMaster® HR ist zum 30. Juni 2024 abgekündigt worden!
ImageMaster® HR 2 – Weiterentwicklung des weltweiten Standards zur Prüfung der Abbildungsqualität von Objektiven
Der ImageMaster® HR ist die von F&E Labors weltweit bevorzugte MTF-Prüfstation und bietet seit jeher höchste Genauigkeit und Wiederholbarkeit. Als Nachfolger des weltweiten Standards für die Prüfung der Abbildungsqualität von Objektiven steht der neu entwickelte ImageMaster® HR 2 zur Verfügung, z.B. für Smartphones, Überwachungskameras und Kameramodule für die Automobilindustrie.
Langjährige Erfahrungen mit unterschiedlichsten Kundenanforderungen sind in die Entwicklung des ImageMaster® HR 2 eingeflossen. Die erzielten Verbesserungen resultieren in einer erweiterten Nutzbarkeit für Kunden, hoher Wiederholgenauigkeit, einfacher Bedienung, modernem Design und einem sauberen Look-and-Feel. Bei der Messung der Abbildungseigenschaften optischer Systeme wird der Anwender des ImageMaster® HR 2 durch die ebenfalls neu entwickelte Software MTF Studio unterstützt. Die Messgenauigkeit ist auf internationale Standards rückführbar. Die Korrelation zu Produktionstestern und anderen Geräten ermöglicht weltweit konsistente, ortsunabhängige Messungen sowie konsistente Messergebnisse im Produktlebenszyklus von F&E bis zur Produktion. Unsere Kunden in der Forschung und Entwicklung profitieren von hochpräzisen und wiederholbaren Messergebnissen. Dabei führt die breite Palette an Messparametern zu einer hohen Effizienz in der Forschung und Entwicklung sowie bei der Prototypenprüfung und Produktion.
Video

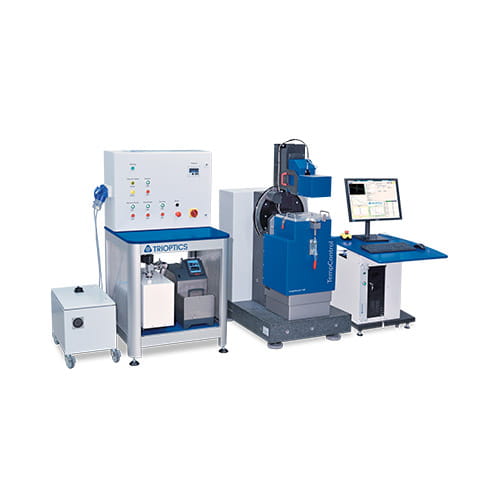

ImageMaster® HR TempControl
Prüfung der Bildqualität in Temperaturbereichen von -40 °C bis 120 °C
Viele optische Systeme wie Objektive und Kameramodule werden in einem weiten Temperaturbereich eingesetzt und müssen bei unterschiedlichen Temperaturen stets ihre volle Funktionalität und Leistung beibehalten. Der ImageMaster® HR TempControl prüft die Bildqualität von Objektiven über einen weiten Temperaturbereich.
Software
ImageMaster® MTF Lab und MTF Studio Software
Bedienerfreundliche Software für die Forschung und Entwicklung sowie Laborarbeit
Die vielseitige Funktionalität und hohe Leistungsfähigkeit machen die bedienerfreundliche ImageMaster® MTF Studio Software zum Produkt der Wahl für Forschung und Entwicklung sowie Laborarbeit. Leistungsstarke Funktionen helfen dem Anwender, die Messprozesse zu optimieren. Die Software bietet hohe Flexibilität für Messungen im NUV-, VIS- und NIR-Spektrum. Automatische Messabläufe sorgen für eine einfache Bedienung und die Daten können in CSV/MHT ausgegeben werden. Mehrere integrierte Funktionen helfen dem Anwender, die korrekte Bildposition des getesteten Prüflings zu scannen und zu erkennen. Der Wechsel des Messmodus ist leicht und zeitsparend. Alle wichtigen Messungen für die Abbildungseigenschaften sind schnell erreichbar. Ein Hauptmerkmal beim Einsatz der Software mit dem ImageMaster® Universal ist die Unterstützung von UV- oder IR-Detektoren, die mit dem Scanning-Aperture-Verfahren arbeiten.
Features
- Leicht zu bedienende grafische Benutzerschnittstelle, über die die wichtigsten Funktionen mit einem einzigen Mausklick aufrufbar sind
- Benutzerspezifische Anordnung der Fenster mit grafischen Auswertungen
- Messungen der MTF, Brennweite und einer Reihe weiterer Parameter über spezielle Fadenkreuze und eigens dafür eingerichtete Software-Routinen
- Funktionen zur einfachen Ausrichtung des Prüflings
- Konventionelle MTF-Messung mit Einzelspalten bzw. Fadenkreuz
- Optionale automatisierte Auswahl und Positionierung geeigneter Strichplatten und Filter für die jeweilige Anwendung
- Konfigurationsdateien mit optimierten Prozessparametern und passwortgeschütztem Zugang für Operator und Supervisor
- Skript-Tools für kundenspezifische Programmierungen und Analysen
- Intuitive Benutzeroberfläche und zeitsparende Linsen-Prüfroutinen
- Protokollierung aufeinanderfolgender Messungen
- Datenexport in eine Vielzahl von Dateiformaten
- Zertifikat im HTML-Format lässt sich in MS-Excel importieren
MTF Lab
Für die Messung im Temperaturbereich von -40 °C bis 120 °C wurde die bewährte MTF Lab Software erweitert.
Leistungsstarke Funktionen unterstützen den Anwender in der Durchführung der erforderlichen Messprozesse zur Ermittlung einer Vielzahl an Parametern zur Bestimmung der optischen Leistung im erweiterten Temperaturbereich.
- Messungen der MTF, Brennweite und einer Reihe weiterer Parameter über spezielle Fadenkreuze und eigens dafür eingerichtete Software-Routinen
- Funktionen zur einfachen Ausrichtung des Prüflings
- Konventionelle MTF-Messung mit Einzelspalten bzw. Fadenkreuz
- Optionale automatisierte Auswahl und Positionierung geeigneter Strichplatten und Filter für die jeweilige Anwendung
- Konfigurationsdateien mit optimierten Prozessparametern und passwortgeschütztem Zugang für Operator und Supervisor
- Skript-Tools für kundenspezifische Programmierungen und Analysen
- Intuitive Benutzeroberfläche und zeitsparende Linsen-Prüfroutinen
- Zertifikat im HTML-Format lässt sich in MS-Excel importieren
Upgrades
Für VIS- und IR-Bereich
- Motorisierter ultrapräziser Prüflingshalter mit einem 3 μm/6 Winkelsekunden nicht übersteigenden Rundlauf. Er ermöglicht noch genauere Messungen neigungsempfindlicher Prüflinge
- Zusätzliche Filter und Strichplatten für alle Messanwendungen: Filter für NUV, VIS, NIR / Strichplatten erweiterbar z.B. für PSF und Veiling Glare Messungen
- Erweiterungen nahezu aller Führungen, um den Anforderungen der Kunden gerecht zu werden
Für Objektive & Kameramodule
Upgrade ImageMaster® HR 2 zum CamTest R&D
TRIOPTICS bietet seinen Kunden mit einem kombinierten Testsystem größtmögliche Flexibilität. Die drei auswechselbaren Messköpfe bieten folgende Möglichkeiten:
ImageMaster® HR 2
Messung der Bildqualität von Objektiven mit folgenden Parametern:
- MTF auf der Achse und außeraxial
- Brennweite (EFL)
- Verzeichnung
- Bildfeldwölbung
- Laterale und longitudinale chromatische Aberrationen
- Astigmatismus
- Hauptstrahlwinkel
- PSF (Punktbildfunktion)
- Veiling Glare
- Schärfentiefe
- Sichtfeld
- Anlagemaß (FFL), relativ
- Relative Beleuchtungsstärke
CamTest R&D
Messung der Bildqualität von Kameramodulen mit folgenden Parametern:
- Linienbildfunktion (LSF)
- MTF
- Verzeichnung
- Brennweite (EFL)
- Sensor-Verschiebung, -Verkippung und -Defokussierung
- Bildfeldwölbung der Linse
- Laterale und longitudinale chromatische Aberrationen
Für den VIS-Bereich
- Motorisierte Führung für Messungen in endlicher Objektentfernung mit manuellem oder motorisiertem Objektgenerator. Der Objektgenerator ist motorisiert, um die Strichplatte bei außeraxialen Messungen in Richtung des Prüflings beleuchten zu können. Dies ist bei kleinen Prüflingen bzw. schlechten Lichtverhältnissen notwendig
- Unterschiedliche Kollimatoren mit Brennweite und freier Apertur für einen hohen Grad an Flexibilität
- Motorisierte Strichplatten- und Filterwechsler für Messungen in unendlicher Objektentfernung, um das manuelle Eingreifen des Bedieners auf ein Minimum zu begrenzen. Da der Filter automatisch und somit im Vergleich zum manuellen Wechsel ohne Erschütterungen gewechselt wird, kann bei der Messung der lateralen chromatischen Aberration eine höhere Genauigkeit erzielt werden
- Das Veiling Glare Upgrade für den ImageMaster® HR ermöglicht die Messung der Glare Spread Function (GSF). Durch off-axis Messungen und Rotation des Prüflings um seinen Mittelpunkt wird die GSF für das gesamte Bildfeld des Prüflings gemessen.
Zur Erweiterung des Funktionsumfanges des imageMaster® HR TempControl stehen eine Reihe an Upgrades zur Verfügung:
- Upgrade für Messungen im Nahinfrarotbereich
- Upgrade für LWIR- und MWIR-Messungen
- Upgrade für Messungen von Verzeichnungen
- Upgrade für hochgenaue Anlagemaßmessung
- Upgrade für Messungen im erweiterten Temperaturbereich von -40°C bis +120°C.

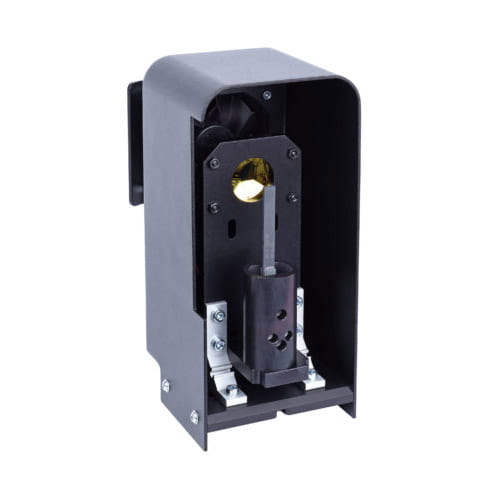

Lichtquellen
Für den ImageMaster® Universal stehen Lichtquellen für verschiedene Wellenlängen zur Verfügung:
- UV
- VIS / NIR / SWIR
- MWIR/LWIR

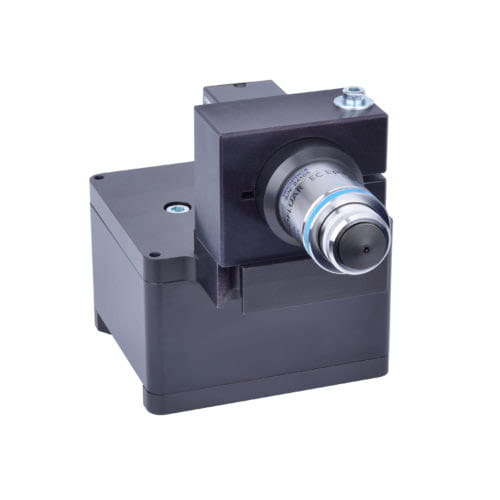

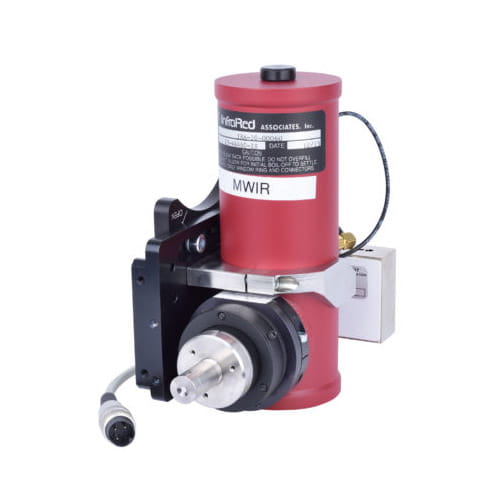

Detektoren
Verschiedene kamerabasierte oder scannerbasierte Detektoren sind als Bildanalysator für unterschiedliche Wellenlängenbereiche verfügbar:
- UV (scannerbasiert)
- VIS (kamera-/scannerbasiert)
- NIR (kamera-/scannerbasiert)
- SWIR (scannerbasiert)
- MWIR (kamera-/scannerbasiert)
- LWIR (kamera-/scannerbasiert)

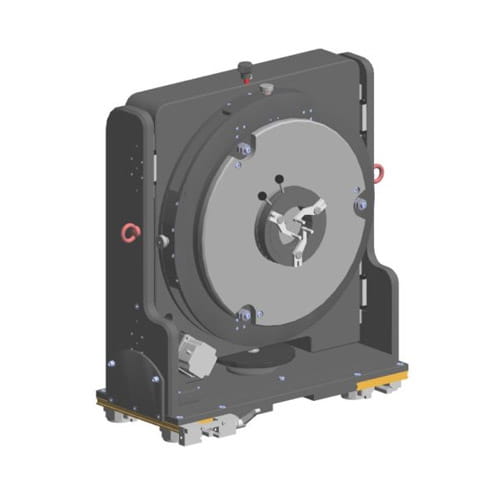

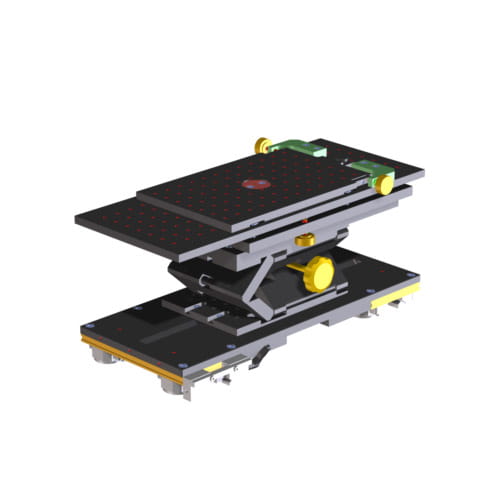

Prüflingshalter

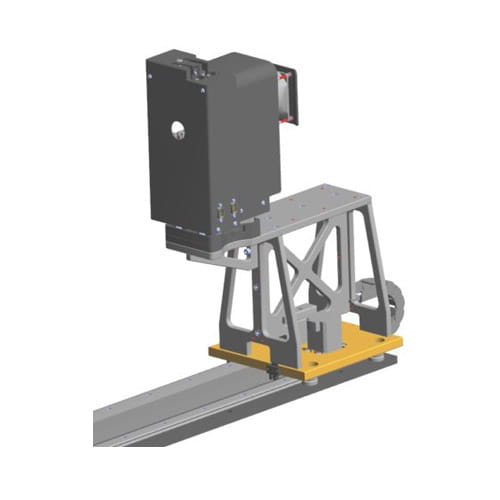

Finite Stage
Für endlich konjugierte Messungen steht als Upgrade für den ImageMaster® Universal eine Finite Stage in zwei unterschiedlichen Längenausführungen für alle Wellenlängenbereiche zur Verfügung:
- Finite Stage 2m
- Finite Stage 3m

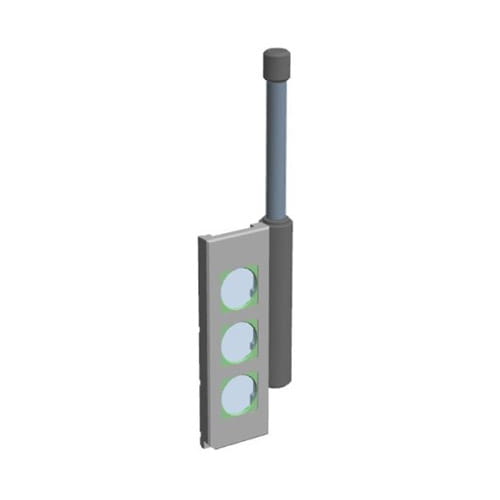

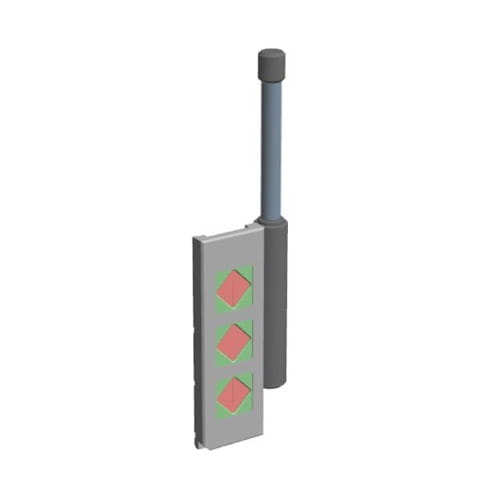

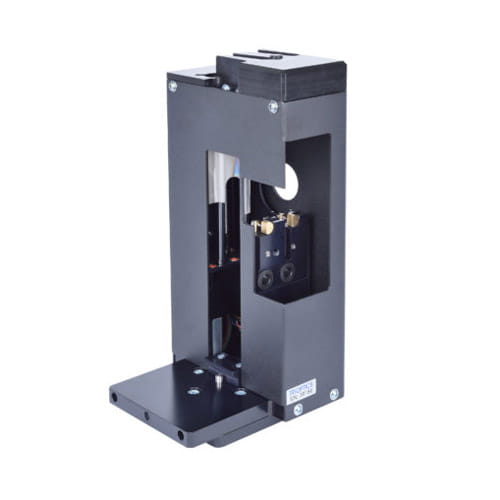

Strichplatten und Filter
Für unterschiedliche Messanforderungen stehen verschiedene Strichplatten und Filter zur Verfügung. Mit dem motorisierten Strichplatten- und Filterwechsler können sie einfach und innerhalb kurzer Zeit gewechselt werden.
- Strichplatten- und Filterwechsler
- Strichplatten
- Filter

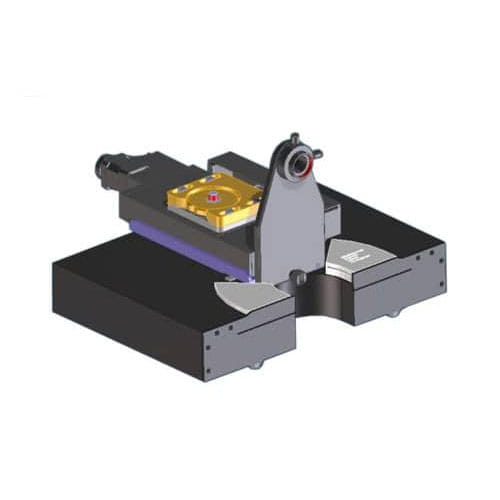

Afokaleinheit
Die automatisierte hochpräzise Afokaleinheit ist als Upgrade für afokale Prüflinge verfügbar. Mit unterschiedlichen Autokollimatorlinsen für die Afokaleinheit kann die Messung in unterschiedlichen Wellenlängenbereichen erfolgen.
Afokaleinheit mit
- Dekollimatorlinse für VIS
- Dekollimatorlinse für MWIR
- Dekollimatorlinse für LWIR
