ImageMaster® PRO
Bildqualitäts- und MTF-Prüfgeräte für die Großserienproduktion
Geschwindigkeit
Genauigkeit
Zuverlässigkeit
Produkte

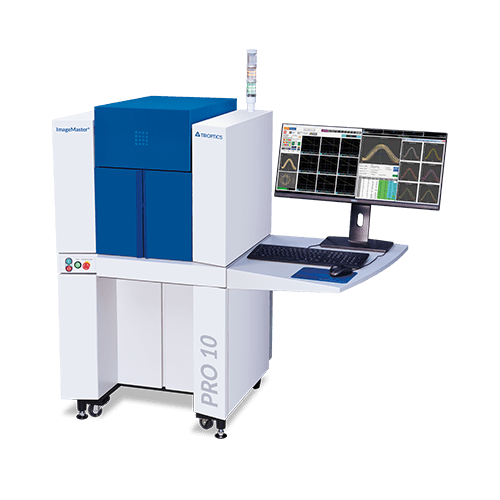

ImageMaster® PRO 10
Herausragende MTF Messgeschwindigkeit und -genauigkeitDer ImageMaster® PRO 10 von TRIOPTICS ist das schnellste und genaueste MTF Messsystem für die Messung von Handyobjektiven und anderen kleinen Objektiven.
- Messgenauigkeit von 0,8 % MTF axial und 1,5 % MTF außeraxial
- Messgeschwindigkeit von 1,3 Sekunden pro Prüfling ermöglicht die Vermessung von 2700 Prüflingen pro Stunde
- Bis zu 53 Messpunkte in 27 Feldpositionen (Kameras)
- Maximales Sichtfeld 215° (optional)
Mehr erfahren
- Teleapplikation für kleine Sichtfelder
- Endlich-Endlich für Ebene und Kugel von 300 mm bis unendlich
- Stabile Kammertemperatur (+ / – 2 °C) durch Einsatz von Ventilatoren und Prüfung durch Temperatursensoren
- Messungen auf international Normen rückführbar
- Schwingungsisolierte Messkammer
- Reinraumkompatibel

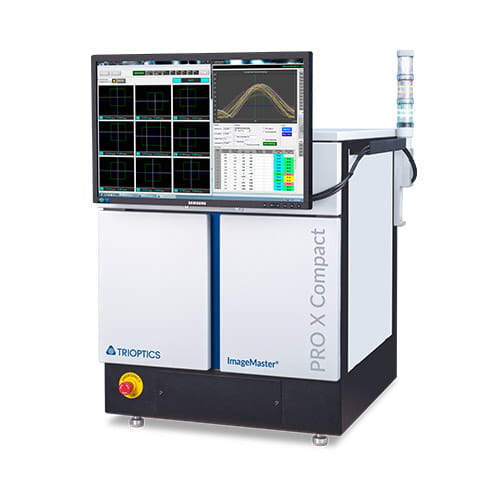

ImageMaster® PRO X Compact
MTF-Messstandard trifft auf kompaktes Design
Mit dem ImageMaster® PRO X Compact bieten wir unseren Kunden das beste Preis-Leistungs-Verhältnis. Der kompakte Produktionstester ist präziser, schneller und wirtschaftlicher als sein Vorgänger.
- Flexible Aufstellung (Tischgerät)
- MTF-Messgenauigkeit On-/Off-Axis von 1 % bzw. 2 %
- Zykluszeit von 1,5 Sekunden pro Prüfling
- Maximales Sichtfeld: 215 °
- Bis zu 25 Kameras mit 49 Messpunkten
Mehr erfahren
- Messungen auf international Normen rückführbar
- Reinraumkompatibel

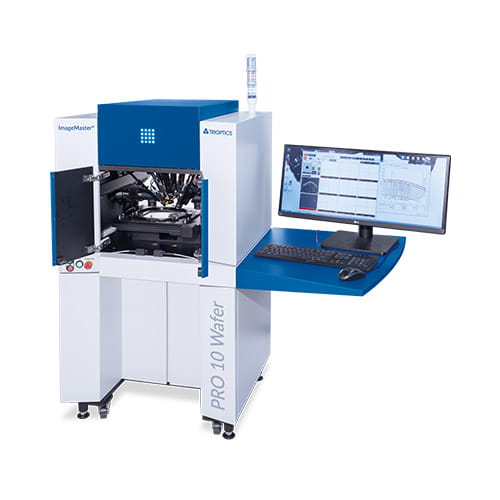

ImageMaster® PRO 10 Wafer
MTF-Messung von Wafer-Level-OptikenDer ImageMaster® PRO 10 Wafer wurde speziell für die Anforderungen der Qualitätssicherung bei der Fertigung von Wafer-Level-Optiken der neusten Generation entwickelt.
- Vollautomatische Messung von optischen Wafern in 1,3 Sekunden pro Linse
- Messung der Wafer-Durchbiegung
- Höchste Genauigkeit bei der Bestimmung der FFL
- Neigungskorrekturfunktion (Ausgleich der Durchbiegung)
Mehr erfahren
- Wafer-Durchmesser bis zu 200 mm
- Messung von Linsen auf einem kreisförmigen oder rechteckigen Wafer oder Einzellinsen in einem Tray
- Einfache Beladung dank kinematischer Halterung, Wafer-Dreh- und Ausrichtfunktion
- Für jede Linsenart kann aus einer Auswahl an i.O./n.i.O.-Kriterien die am besten geeignete Option gewählt

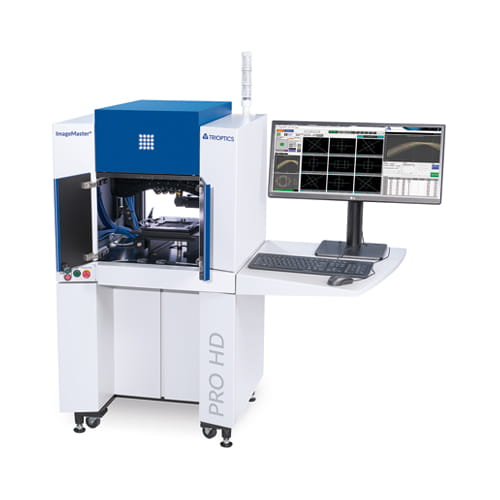

ImageMaster® PRO HD
MTF Messung von hochwertigen Smartphone-ObjektivenDer ImageMaster® PRO HD ermöglicht die Prüfung sehr komplexer, hochwertiger Optiken wie z.B. Freiformlinsen zur Qualitätssicherung von hochauflösenden Aufnahmen mit Smartphone Kameras:
- Messgenauigkeit von 0,8 % MTF axial und 1,5 % außeraxial
- Messgeschwindigkeit von 1,8 Sekunden pro Prüfling ermöglicht die Vermessung von 2000 Prüflingen pro Stunde
- Bis zu 85 Messpunkte bei 43 Feldpositionen (Kameras)
Mehr erfahren
- Keine lokalen Leistungseinbußen mehr durch vollständige Feldabdeckung (FOV). Objektive mit Qualitätsmängeln werden frühzeitig erkannt.
- Neuer Dom-Typ mit festen Kamerapositionen
- Plug and Play Dome: einfacher Wechsel des Domes für verschiedene Prüflinge
- Rückführbare MTF-Messwerte auf internationale Standards
- Reinraumtauglich

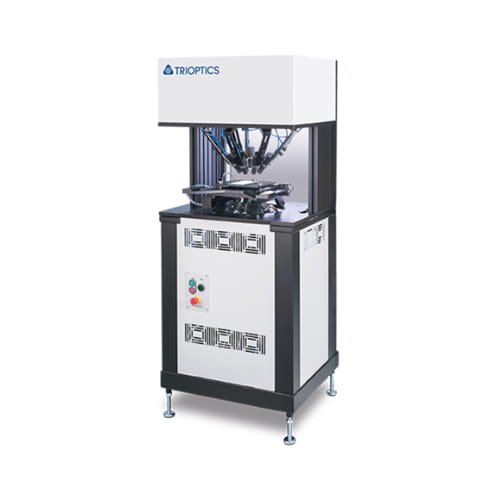

ImageMaster® PRO Display
Messung der Bildqualität von Smartphone- und Tablet-Displays
MTF-Prüfung mit dem ImageMaster® PRO Display für die Under-Display-Kamera-Technologie. Bestimmen Sie präzise den Einfluss des Displayglases auf die Bildqualität:
- Messgenauigkeit von 3,0 % MTF axial und 3,0 % MTF außeraxial
- Messgeschwindigkeit von 1,0 Sekunden pro Prüfling (one shot)
- MTF-Charakterisierung in der Serienproduktion von Smartphone- und Tablet-Displays
Mehr erfahren
- Prüflingsmaße bis 11″ Diagonale des Displays (Tablets mit 12″ und 13″ auf Anfrage)
- Offenes Design ermöglicht einfache Integration in automatisierte Produktionslinien
- Rückführbare MTF-Messwerte auf internationale Standards
- Reinraumtauglich

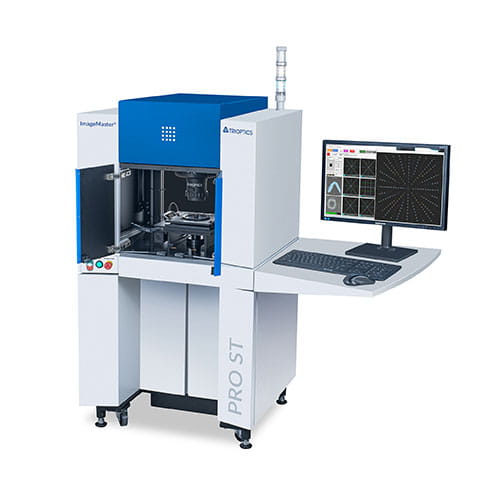

ImageMaster® PRO ST
Messung der Abbildungsqualität von Smartphone-Telefotoobjektiven
Der ImageMaster® PRO ST ist unser MTF-Messgerät speziell für Smartphone-Teleobjektive mit langem EFL-Bereich, wie sie typischerweise in optischen Zoom-Anwendungen eingesetzt werden. Das Gerät ist bereit für die Massenproduktion und ermöglicht MTF-Tests mit hoher Messpunktdichte für Prüflinge mit langer EFL bei einem kleinen Field of View.
- Verwendung eines einzigen Teleskops anstelle eines Aufbaus mit mehreren Teleskopen für die höchstmögliche Messpunktdichte über das gesamte Prüflings-FOV, sowie auch für die höchste Flexibilität des Messaufbaus
- Die EFL des Teleskops beträgt ~100 mm. Es können Prüflinge mit Brennweiten von 10 - 35 mm gemessen werden.
- Optimiert für Prüflinge mit kleinem FOV
- Ein-Teleskop-Ansatz für höchstmögliche Messpunktdichte über das FOV
Mehr erfahren
- Hohe Kontrolle der Fokusverschiebung (Bildebenenkrümmung)
- Hohe Messpunktdichte mit freier Wahl der Messpunktpositionen
- Bis zu 200 virtuelle Kameras können eingesetzt werden und reale Einzelkameras ersetzen.
- Konzipiert für NIR-Messungen

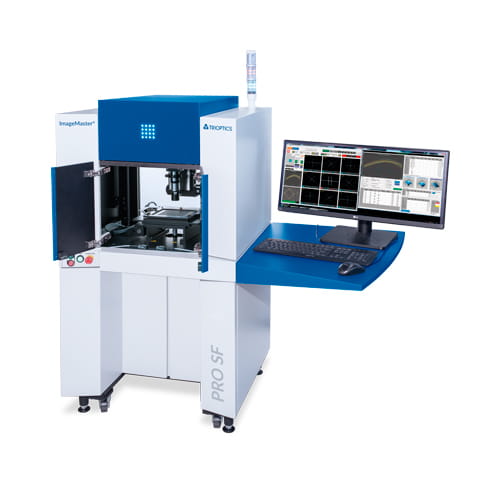

ImageMaster® PRO SF
MTF-Messung bei kleinsten endlichen Abständen
Der ImageMaster® PRO SF ist geeignet für Anwendungen wie z.B. FOD (Finger-on-Display), Endoskopoptiken oder Schluckpillen-Kameras. Die Einstellung verschiedener Finit-Distanzen machen eine flexible und zugleich hochgenaue MTF-Messung möglich.
- Endliche Abstände von bis zu < 1 mm (< 1 mm – 20 mm)
- Einstellung des endlichen Abstandes mit <5µm Genauigkeit und <1µm Auflösung
- Großes Sichtfeld (bis zu 140° FOV nach individueller Klärung möglich)
Mehr erfahren
- Bis zu 50 Messpunkte in einer Messung (abhängig vom Prüfling)
- Messzeit 2,0 Sekunden pro Scan (abhängig vom Prüfling)
- Messfrequenz bis zu 350 lp/mm
- Rückführbare MTF-Messwerte auf internationale Standards
Software
MTF-PRO
Die Software für MTF-Prüfungen im Fertigungsprozess
Die leistungsstarke MTF-PRO Software überzeugt durch eine übersichtliche Darstellung der Prüfergebnisse. Die optimierten MTF-Algorithmen sind das Ergebnis kontinuierlicher Verbesserungsprozesse und der Erfahrung, die TRIOPTICS im Bereich MTF-Messungen über die Jahre gesammelt hat.
Vorteile
- Automatische Ausgabe eines i.O./n.i.O.-Ergebnisses auf Grundlage einer Vielzahl frei wählbarer Kriterien
- Software ermöglicht Echtzeitbilder aller Kameras.
- optional mit Strichplattenwechsler (RC), Filterwechsler (FC) oder mit Strichplatten- und Filterwechsler (RC/FC)
- Individuelle Anpassung der Ortsfrequenz für jede einzelne Kamera
- Einstellungsmöglichkeiten für die Fokussierungskurve der axialen bzw. außeraxialen Kameras
- Drei Sicherheitsstufen, Einstellungsdateien und kritische Funktionen sind passwortgeschützt
- Speicherung von Linsen und Chargendaten, Datenauswertung via Excel
- Intuitive grafische Darstellung der Messdaten, die eine frühzeitige Erkennung von Linsen, die außerhalb der Vorgaben liegen, ermöglicht
- Polardiagramm für die Anzeige der MTF-Symmetrie im Bildfeld
Upgrades
- Upgrade für die Felderweiterung: Upgrade eines ImageMaster® PRO 10 mit 9 Kameras auf einen ImageMaster® PRO 10 mit bis zu 27 Kameras
- Sets für Kamera- und Objektivwechsel notwendig für die Erweiterung des Messbereichs
- Upgrade endliche MTF-Prüfung zwischen 20 mm und 150 mm Objektabstand
- Distanz-Sensor für hochgenaue Messung des Anlagemaßes
- Barcode Reader
- NIR und IR-Lichtquelle
- Auswahl an Trays
- Zusätzliche Strichplatten in kinematischer Halterung
- Option für die Abstimmung auf unendliche Entfernung
- Ersatzteilsets
