Flexible, schnelle und kontaktlose Messung von Zylinderlinsen

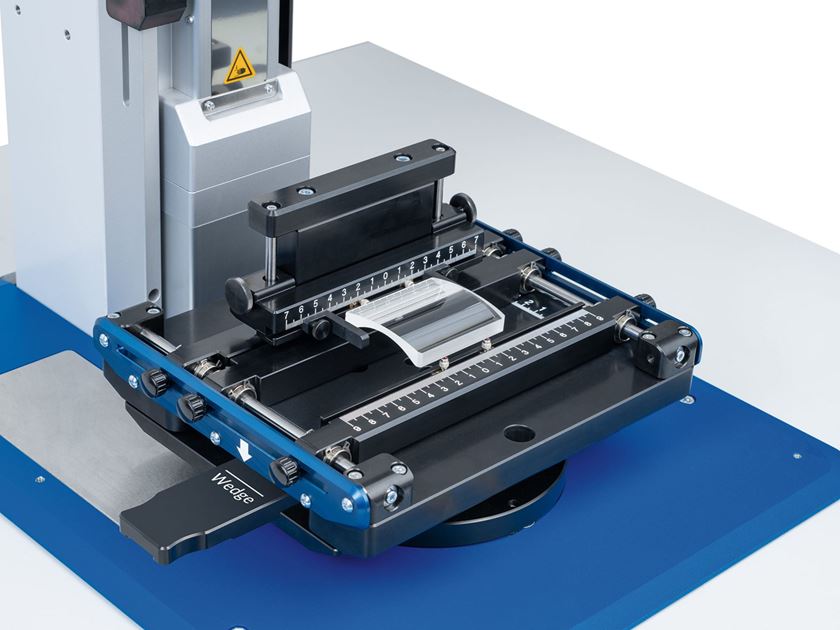

Zahlreiche Anwendungen optischer Systeme werden erst durch den Einsatz zylindrischer Linsen möglich. Hierzu zählen das Laserscanning, Beleuchtungssysteme von Stepperoptiken, LiDAR- und Cine-Anwendungen oder auch die Lichtscheibenmikroskopie. Mit dem Modul CylinderCheck, bestehend aus Hard- und Software, bringt TRIOPTICS für das Zentriermesssystem OptiCentric^® 101 eine Lösung zur Qualitätskontrolle zylindrischer Einzellinsen auf den Markt. Es ist flexibel und vielseitig einsetzbar und erlaubt die Messung

1. der Zentrierung und Parallelität der Zylinderachse zur mechanischen Bezugsfläche,
2. die Verdrehung der Zylinderachse zu einer mechanischen Bezugsfläche oder in Bezug auf die Zylinderachse der Rückseite des Elements sowie
3. des Keilwinkels zwischen der Zylinderachse und der zweiten zylindrischen oder planen Fläche des Elements.

Die dazugehörige Software leitet den Bediener durch die einzelnen Teilschritte der Messung. Diese wird damit schnell und sicher durchführbar.

Darüber hinaus ist mit der CylinderCheck Software auf einem OptiCentric^® 101 mit Drehluftlager auch die Überprüfung von Zylinderlinsen in einem Objektiv möglich. Dabei wird die Zentrierung der Zylinderachsen in X- und Y-Richtung betrachtet. In einem Messprozess bestimmt das System die Lagen der Krümmungsmittelpunkte aller Linsenoberflächen im Objektiv in den zwei Achsrichtungen der Zylinderlinse. Der Softwarealgorithmus MultiLens® ermittelt hieraus die Lage der optischen Achse jedes Elementes inklusive der Zylinderlinse. Ebenso wird die resultierende optische Achse des Gesamtsystems berechnet.
