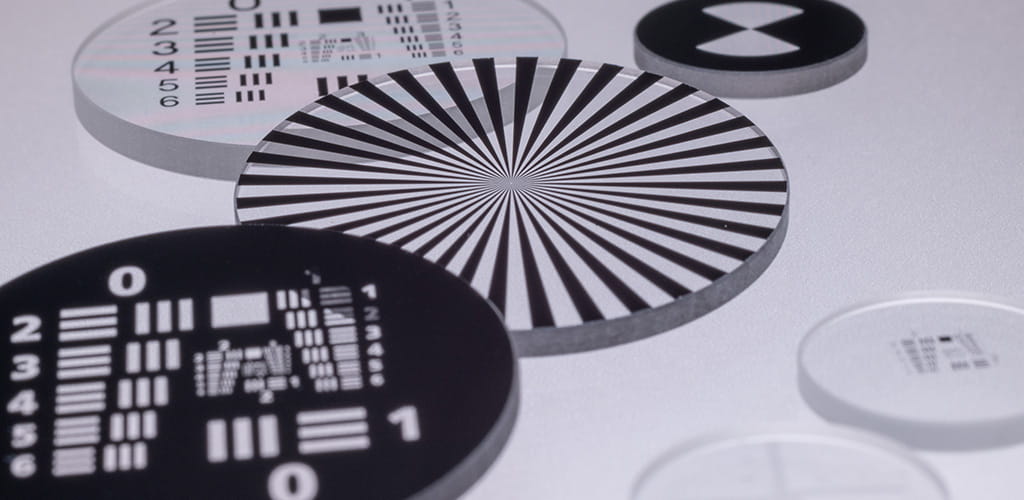

Messungen mit Kollimator und Prüffernrohr
Winkelmessung
Winkelmessung

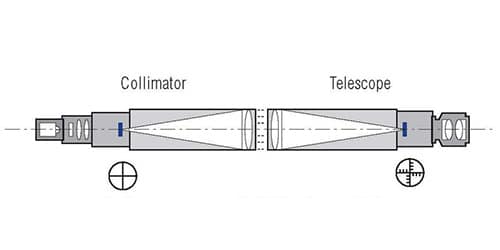

Ein vor einem Kollimator montiertes Teleskop ermöglicht die gleichzeitige Beobachtung von Kollimator- und Teleskopstrichplatte. Wenn ein Kollimator perfekt auf ein Teleskop ausgerichtet ist, werden die Strichplatten überlagert und es kommt zu keiner Verschiebung.
Das Vorhandensein eines Winkels α zwischen der Achse des Kollimators und der Achse des Teleskops wird durch eine lineare Verschiebung d zwischen den beiden Strichplatten angezeigt. Die Verschiebung d gibt die Größe der Winkelverschiebung (in Radiant) der beiden Instrumente an:
α = d / f
wobei:
d=lineare Verschiebung, gemessen in der Fadenebene (Brennebene)
f=effektive Brennweite (EFL) des Beobachtungsinstruments (d.h. des Teleskops)
Um die Winkelausrichtung von Geräten mit ebenen Oberflächen zu erleichtern, kann ein spezieller Instrumententyp verwendet werden: die Kollimatoren und Teleskope mit quadratischem Körper. Die Fadenkreuze dieser Instrumente sind genau auf die äußeren quadratischen Flächen ausgerichtet.
Mehr erfahren
Da Kollimatoren und Fernrohre, die zur Winkelmessung verwendet werden, standardmäßig auf unendlich eingestellt sind und die Strahlen der Instrumente daher parallel sind, wird die Messung nicht beeinträchtigt:
- wenn eine Parallelverschiebung der optischen Achsen auftritt
- wenn der Abstand zwischen den Instrumenten geändert wird
Messung des Transmissionswinkels durch Prismen

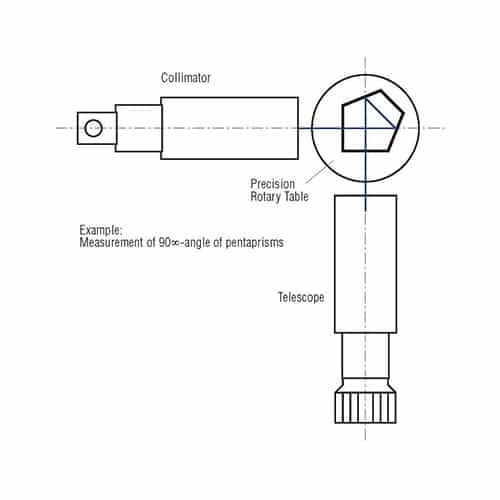

Für die absolute Messung von Transmissionswinkeln an Prismen, wird das Teleskop an einem Präzisionsdrehtisch mit Ablesevorrichtung befestigt. Dabei wird zunächst ohne Prüfling, Kollimator und Teleskop zueinander ausgerichtet und die Position des Teleskops abgelesen. Danach wird die Probe positioniert und das Teleskop gedreht, bis die Fadenkreuze übereinander liegen. Der Transmissionswinkel entspricht der Differenz der jetzt neuen zur alten Position am Drehtisch.
Bei der relativen Messung kommt ein Referenzprisma zum Einsatz. Kollimator und Teleskop werden gedreht, bis die Strichplatten übereinander liegen und in dieser Position fixiert. Die Probe wird anstellen Referenzprismas platziert. Die Ablesung des Winkelunterschiedes erfolgt am Fernrohr.
Empfohlene Konfiguration
- TRIOPTICS Autokollimatoren
- Okularstrichplatte: Winkel-Skalen
- Kollimatorstrichplatte: Einfaches Fadenkreuz: RET-02 (RET-01, RET-12, RET-04)

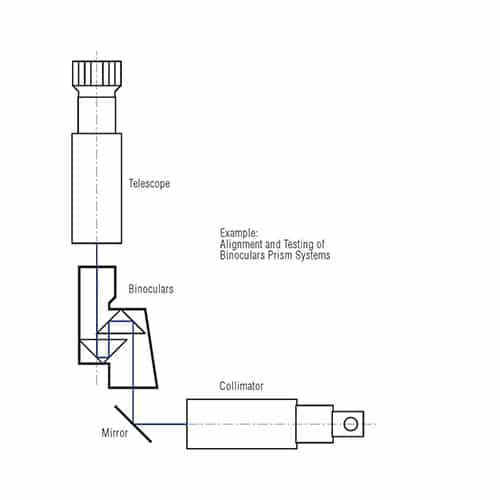

Ausrichten von Prismensystemen
Empfohlene Konfiguration
Option 1:
- Option TRIOPTICS OptiAngle
- Okularstrichplatte: Doppelkreuz
- Kollimatorstrichplatte: Einfachkreuz
Bevorzugte Kombinationen:
- RET-24/RET-02
- RET-24/RET-12
- RET-24/RET-13
- RET-02/RET-12
- RET-22/RET-01(f <300 mm)
Option 2:
- TRIOPTICS OptiAngle
- Okularstrichplatte: mm-Skala
- Kollimatorstrichplatte: Porroplatten, Schlitzmuster, etc.
Bevorzugte Kombinationen:
- RET-71/RET-13(RET-02)
- RET-91/RET-13 (RET-02, RET-86)
- RET-02/RET-73
Messung optischer Parameter

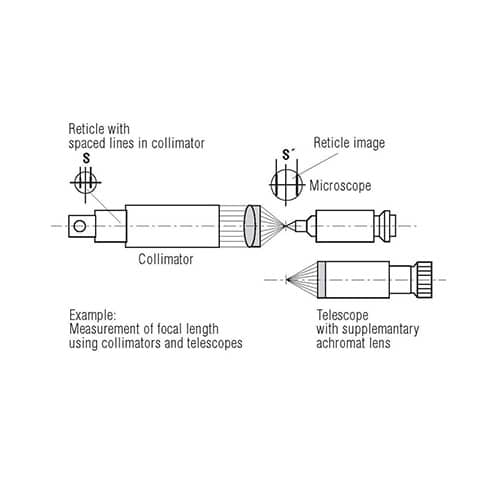

Messung der Brennweite
Empfohlene Konfiguration
- TRIOPTICS OptiAngle
- Okularstrichplatte: mm-Skala
- Kollimatorstrichplatte: Porroplatten, Schlitzmuster, etc.
Bevorzugte Kombinationen:
- RET-71/RET-13(RET-02)
- RET-91/RET-13 (RET-02, RET-86)
- RET-02/RET-73
Messung des Zentrierfehlers

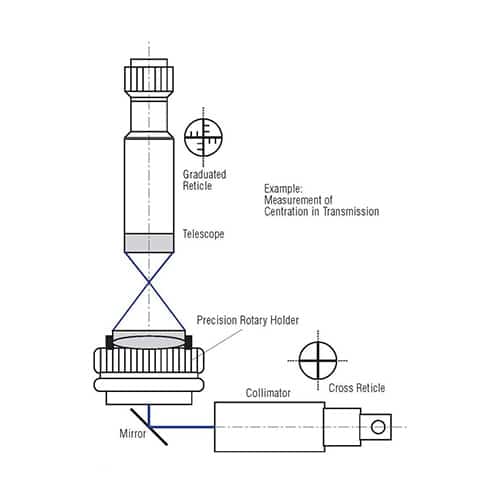

Ein auf unendlich eingestellter Kollimator enthält eine Strichplatte mit einem dunklen oder hellen Kreuz. Das zu prüfende Objektiv wird in eine Präzisionsdrehhalterung eingesetzt. Das Bild einer Strichplatte, die auf das zu prüfende Objektiv projiziert wird, wird mit Hilfe eines Teleskops mit zusätzlichem Achromat beobachtet, welcher eine Strichplatte mit Skala enthält.
Während der Halter mit dem Objektiv gedreht wird, wird der durch das Fadenkreuzbild beschriebene Kreis gemessen.
Empfohlene Konfiguration
Option 1:
- Option TRIOPTICS OptiAngle
- Okularstrichplatte: Doppelkreuz
- Kollimatorstrichplatte: Einfachkreuz
Bevorzugte Kombinationen:
- RET-24/RET-02
- RET-24/RET-12
- RET-24/RET-13
- RET-02/RET-12
- RET-22/RET-01(f <300 mm)
Option 2:
- TRIOPTICS OptiAngle
- Okularstrichplatte: mm-Skala
- Kollimatorstrichplatte: Porroplatten, Schlitzmuster, etc.
Bevorzugte Kombinationen:
- RET-71/RET-13(RET-02)
- RET-91/RET-13 (RET-02, RET-86)
- RET-02/RET-73

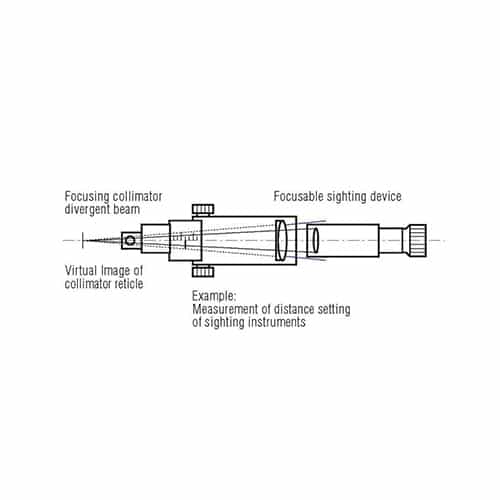

Messung der Fokussierungsabstände
Entdecken Sie unsere Produkte

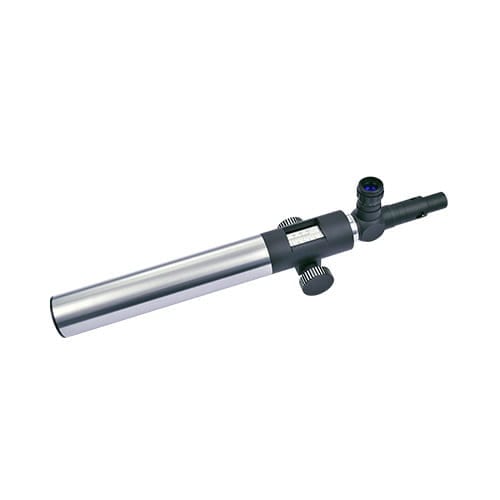

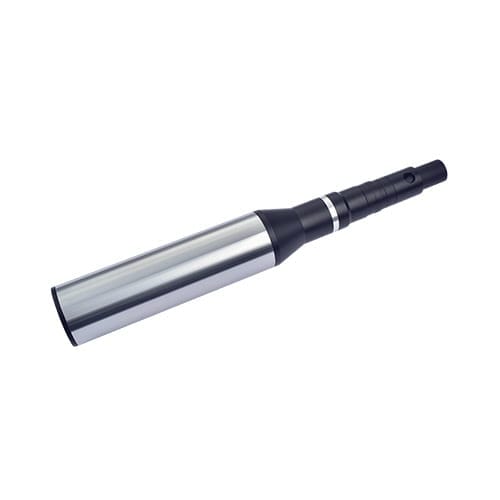

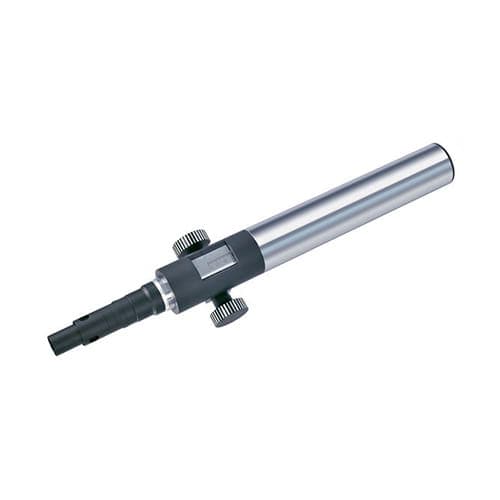

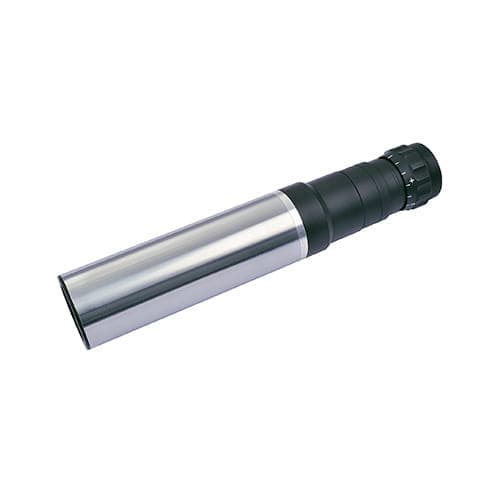

Unsere Teleskope und Kollimatoren sind in der Produktgruppe OptiTest® zusammengefasst. Sie sind in folgenden Varianten erhältlich:
Knowledge Base
Illustration 1

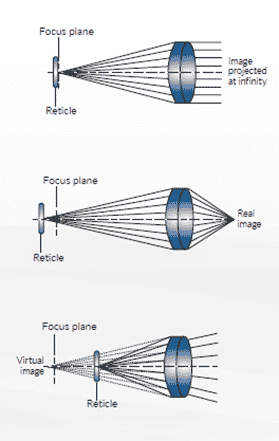

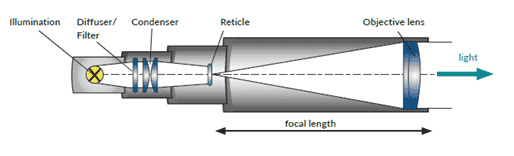

Die Strichplatte befindet sich in der Brennebene des Objektivs. Der austretende Strahl ist kollimiert, d. h. alle Strahlen, die von demselben Punkt auf der Strichplattenebene ausgehen, sind parallel zueinander. Das Bild der Strichplatte wird ins Unendliche projiziert, da sich parallele Strahlen in einer endlichen Entfernung nicht kreuzen.
Illustration 2
Die Strichplatte befindet sich außerhalb der Brennebene des Objektivs. Das austretende Lichtbündel ist konvergent, d. h. die Strahlen, die von demselben Punkt auf der Fadenkreuzebene ausgehen, treffen sich in einem einzigen Punkt auf der rechten Seite des Objektivs wieder, was zur Bildung eines realen Bildes in einer endlichen Entfernung führt.
Illustration 3
Das Fadenkreuz befindet sich zwischen der Linse und ihrer Brennebene. Der austretende Strahl ist divergent und es gibt einen scheinbaren Kreuzungspunkt auf der linken Seite der Linse, der einem Objekt entspricht, das sich an dem Punkt befindet, von dem die divergenten Strahlen ausgehen. Dieses Bild wird als virtuell bezeichnet.

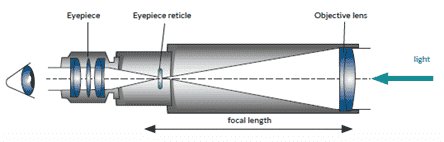

Abb. 3 Schematischer Querschnitt eines Prüffernrohrs. Sichtprüfung durch ein Okular.
