Winkelmessung

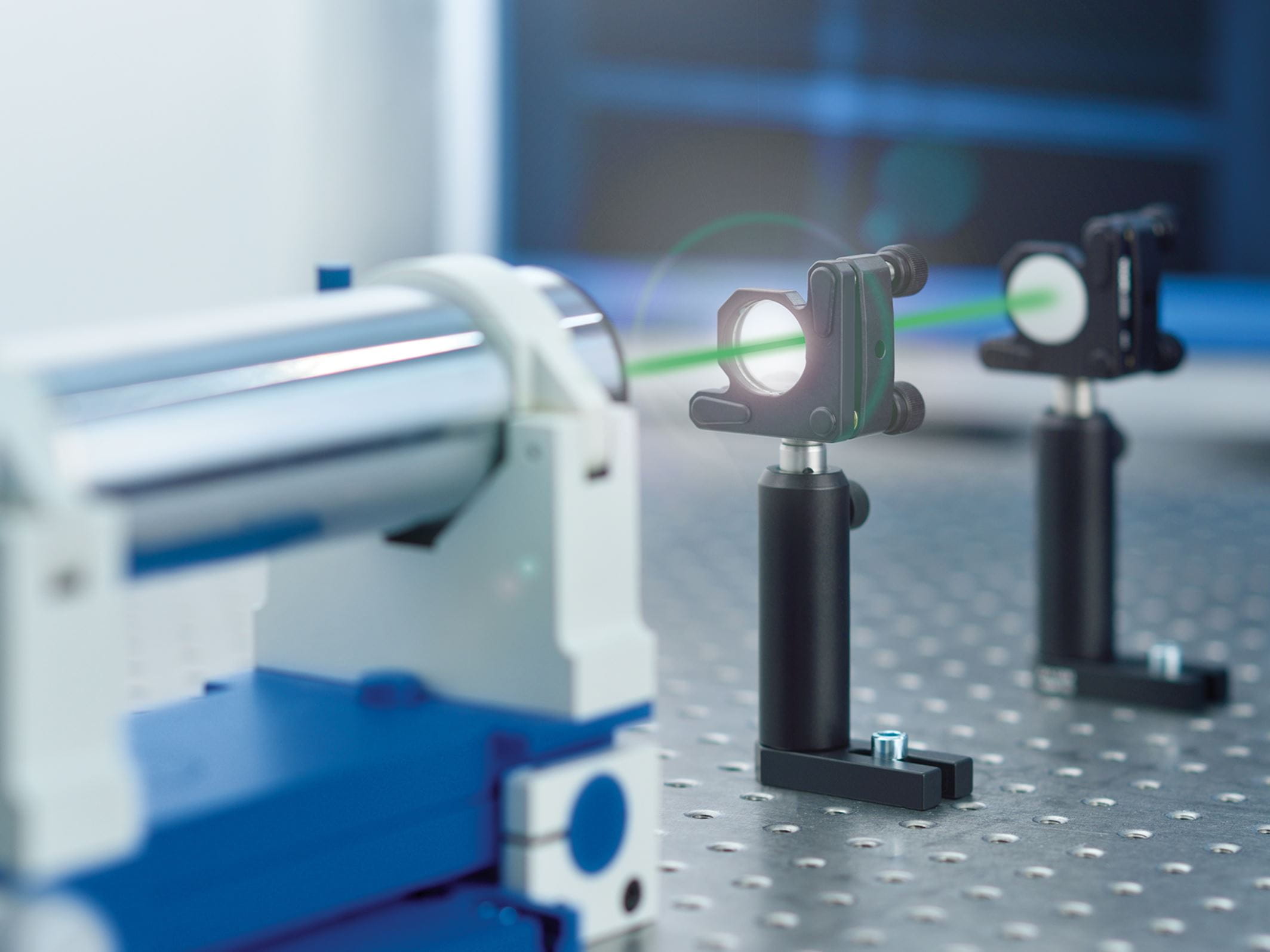

In Ihren optischen Instrumenten muss Licht mehrere Elemente passieren und wird auf seinem Weg bewusst abgelenkt? Dann ist die Einhaltung von festgelegten Winkeln für Sie sicher wichtig. Wir sprechen dabei von Winkeln zwischen den Elementen oder zwischen den Schenkeln der verwendeten Prismen. Für die aktive Ausrichtung oder die Prüfung von Winkeln bietet TRIOPTICS verschiedene Systeme:

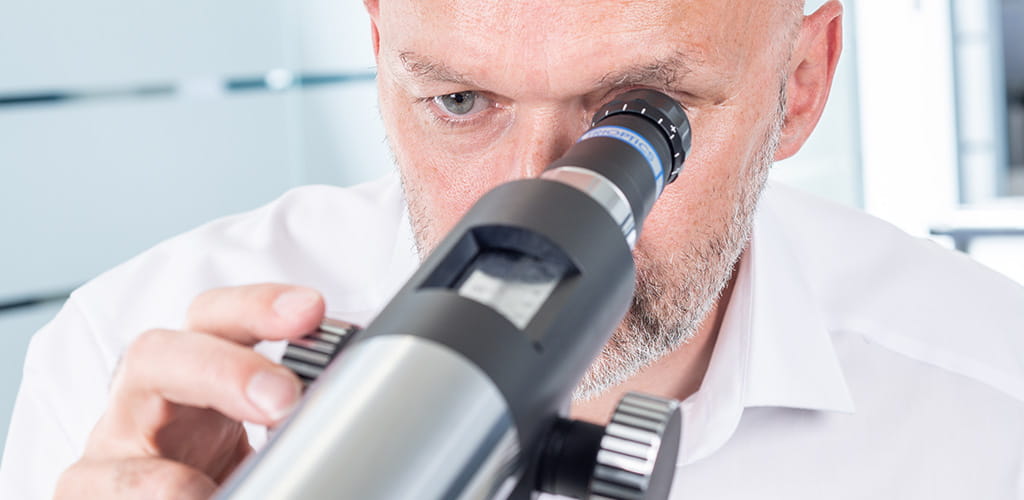

- OptiTest® – Kollimatoren, Prüffernrohre, Autokollimatoren für die visuelle Winkelmessung
- TriAngle – Elektronische Autokollimatoren für die softwaregestützte Winkelmessung
- PrismMaster® – Goniometer für die Winkelmessung an Prismen, Polygonen und Keilen

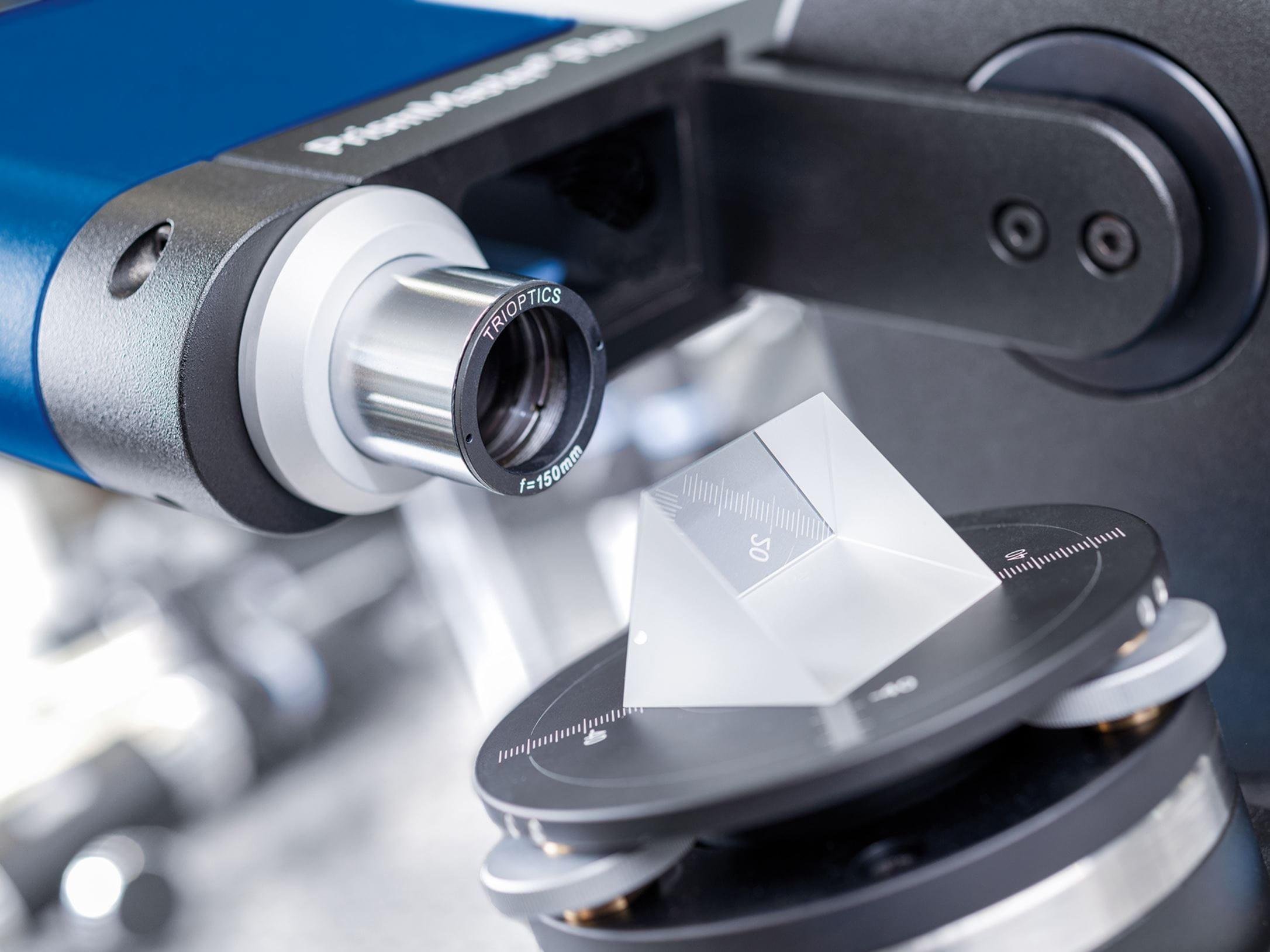

Winkelmessung an Keilen und Prismen
Die optische Wirkung von Keilen und Prismen basiert wesentlich auf den Winkeln zwischen den Oberflächen. Diese können präzise mit unseren Systemen PrismMaster®, TriAngle und OptiTest® bestimmt werden.

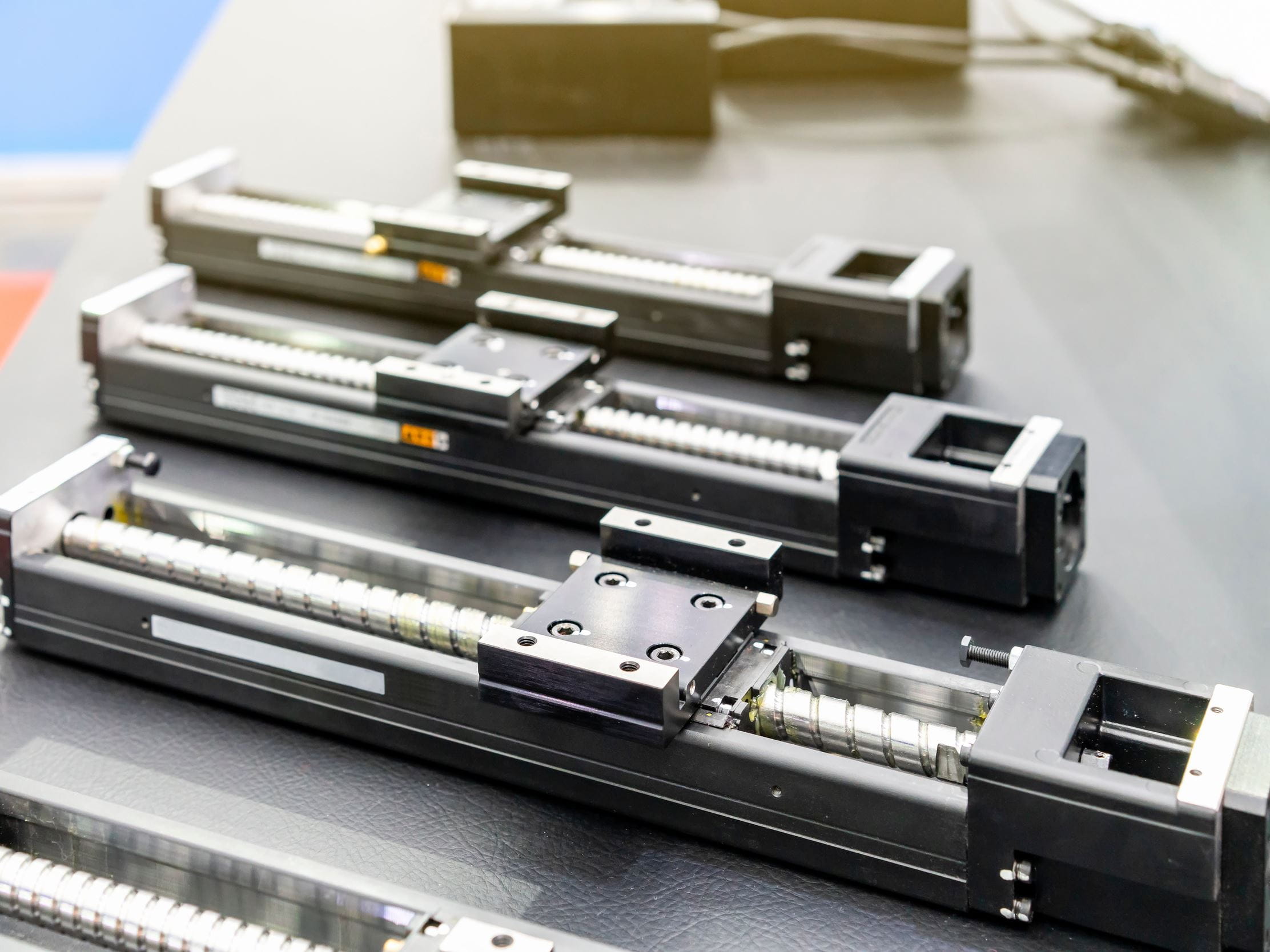

Prüfung mechanischer Teile
Im Maschinenbau ist die Messung geometrischer Parameter von mechanischen Teile an Werkzeugmaschinen typisch und vielfältig. Gemessen werden:
- Die Geradheit von Führungsschienen
- Die Ebenheit von Oberflächen
- Die Rechtwinkligkeit zwischen zwei Flächen
- Die Winkelgenauigkeit von Drehtischen
- Die Parallelität von Lagern und Rollen
Diese Möglichkeiten bieten unsere Produkte TriAngle und OptiTest®.
Coffee Break
Keine Zeit für lange Erklärvideos?
Wir fassen für Sie ein Thema kurz und prägnant zusammen. Während einer Kaffeepause erhalten Sie die Kernaussagen zu den unterschiedlichsten Technologiethemen.

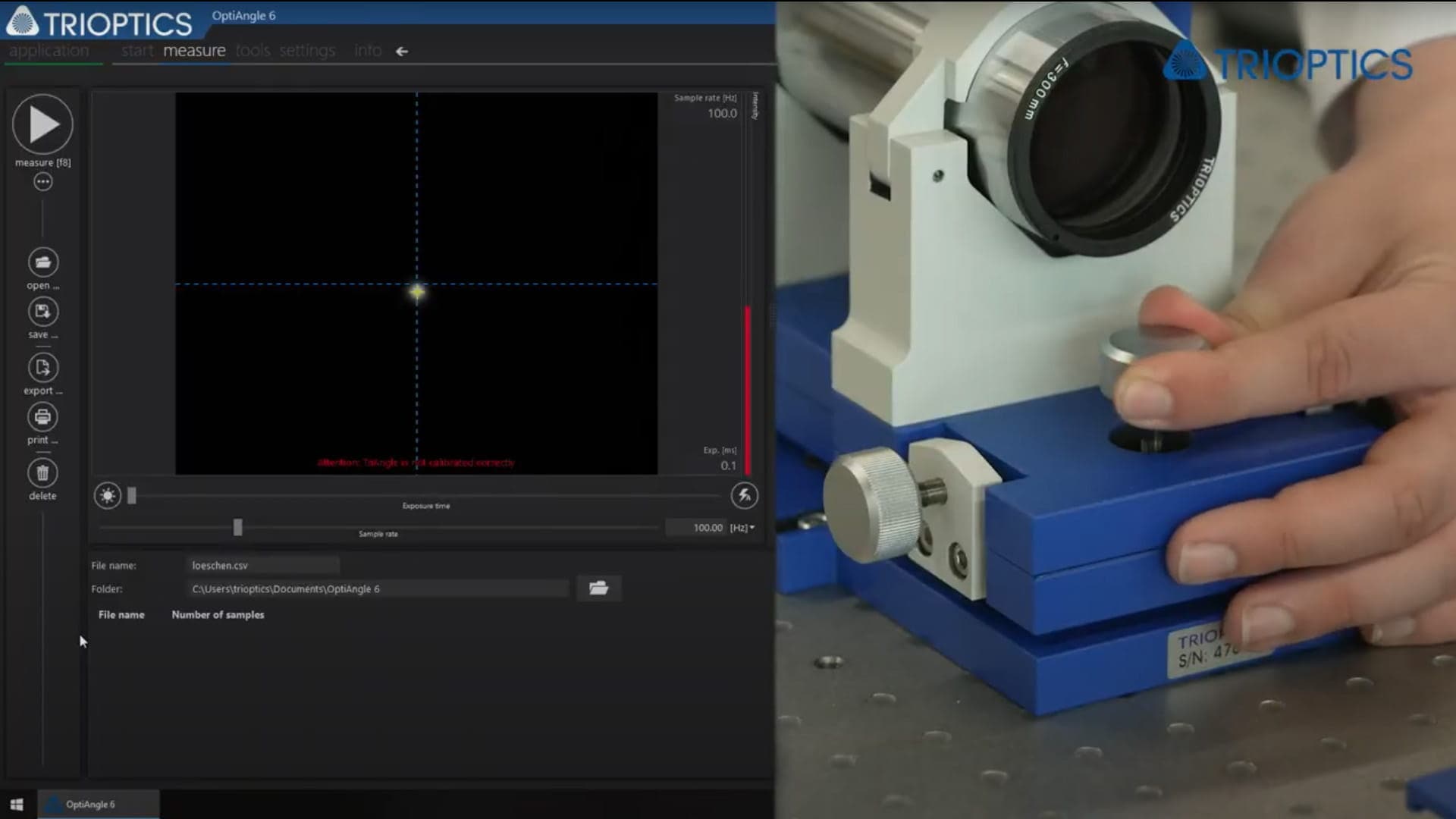

Einfache Ausrichtung optischer Komponenten
Elektronischer Autokollimator TriAngle

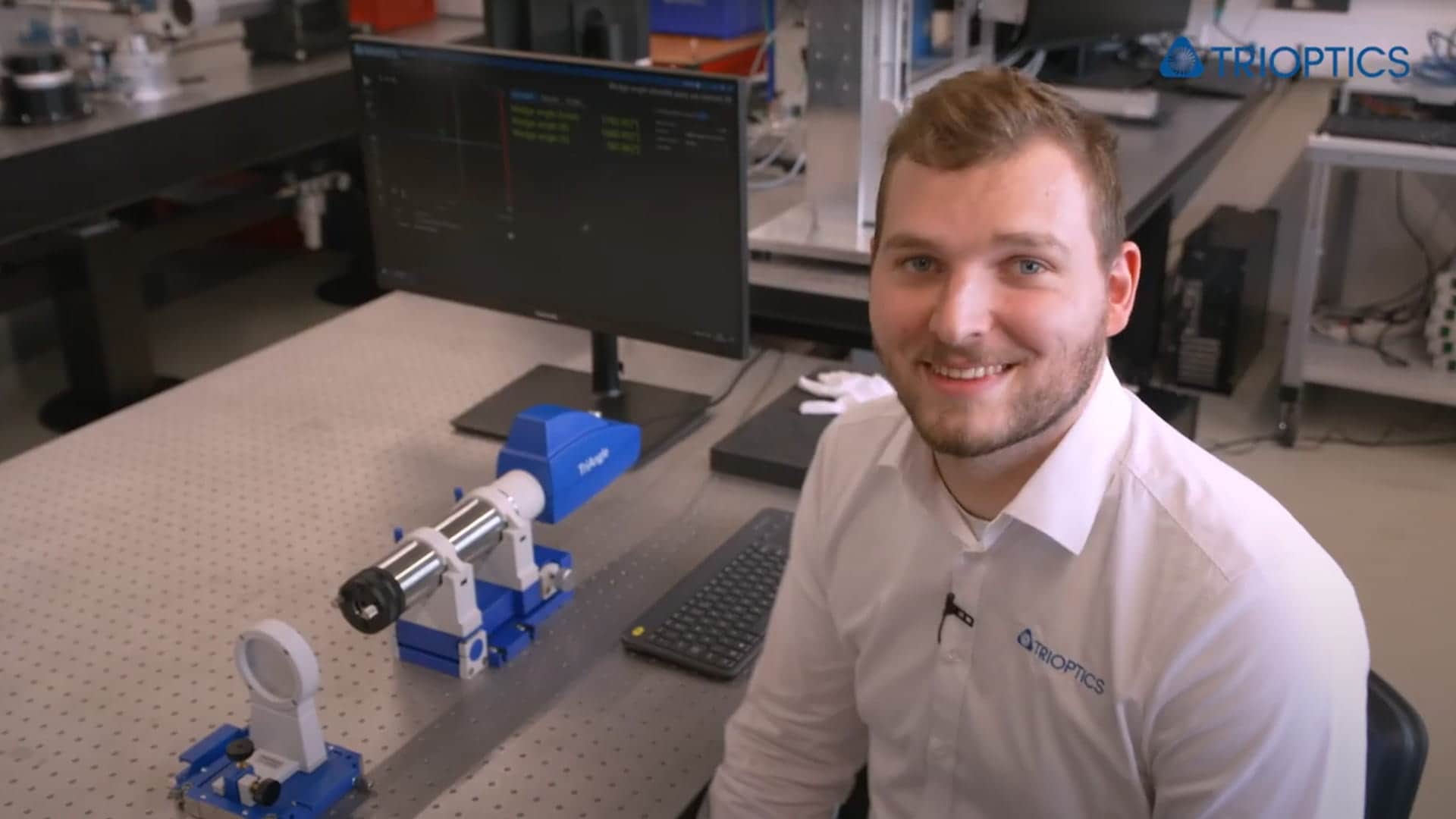

Messung des Keilwinkels mit dem elektronischen Kollimator
Elektronischer Autokollimator TriAngle

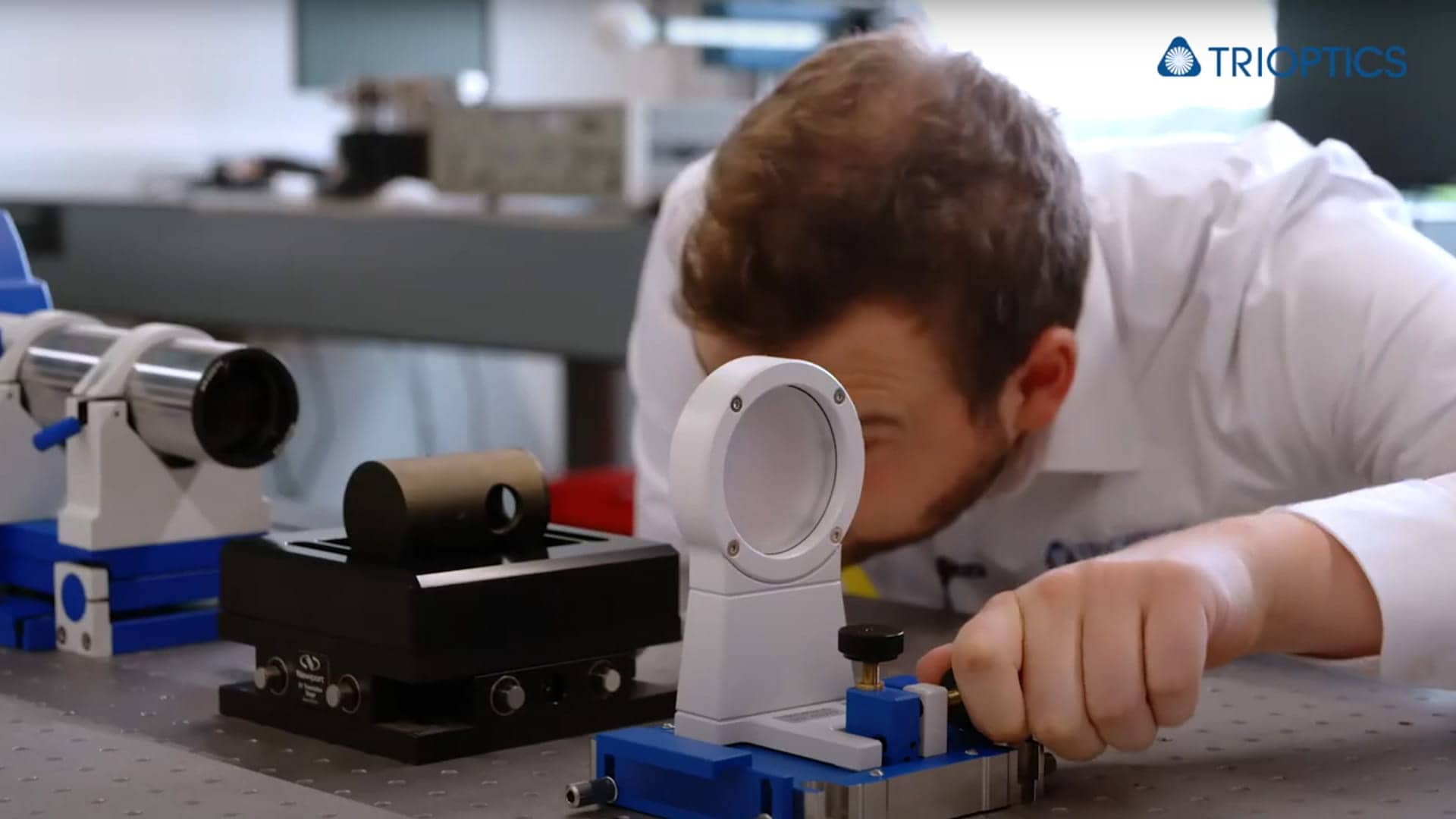

Zubehör zur schnellen Einrichtung
Elektronischer Autokollimator TriAngle
Knowledge base

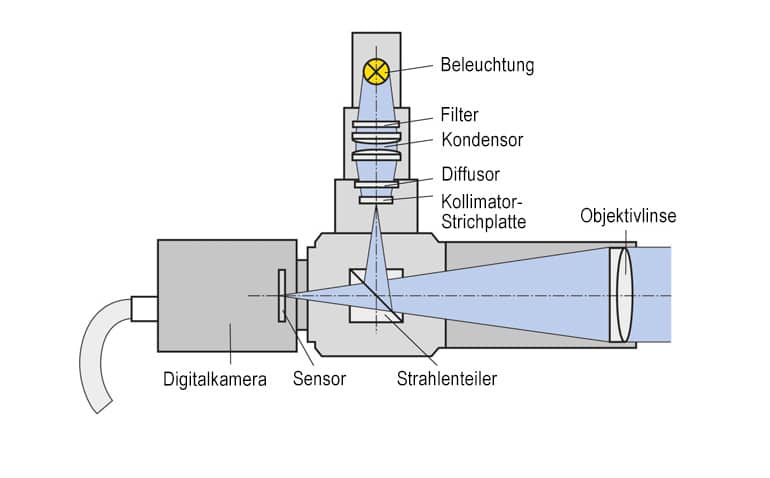

Elektronischer Autokollimator
Bei einem elektronischen Autokollimator ist das Okular durch eine elektronische Kamera mit diskreten Sensorpixeln ersetzt worden (z. B. CCD- oder CMOS-Sensor). Hierbei kann es sich um einen 2-D-Rahmensensor handeln, der Winkelmessungen in zwei Richtungen erlaubt, oder um einen eindimensionalen Zeilenabtastsensor zur Messung in einer Achse. Die Digitalkamera ist in der Regel mit einem PC verbunden, der mithilfe einer Bildanalysesoftware den im Bild gemessenen Winkel berechnet. Die PC-gestützte Messung garantiert im Vergleich zur optischen Prüfung eine viel höhere Auflösung, Genauigkeit und Wiederholbarkeit der Ergebnisse, da diese nicht von der Erfahrung und Aufmerksamkeit des Bedieners abhängen.Die hohe Auflösung elektronischer Autokollimatoren hängt mit der Auswertung der Graustufenwerte im Bild zusammen, die die Subpixel-Interpolation der Bildposition ermöglicht. Je nach der Brennweite des Objektivs und der Stabilität des Prüfaufbaus sind Winkelauflösungen von 1/100 bis zu 1/1000 Bogensekunden erreichbar.
