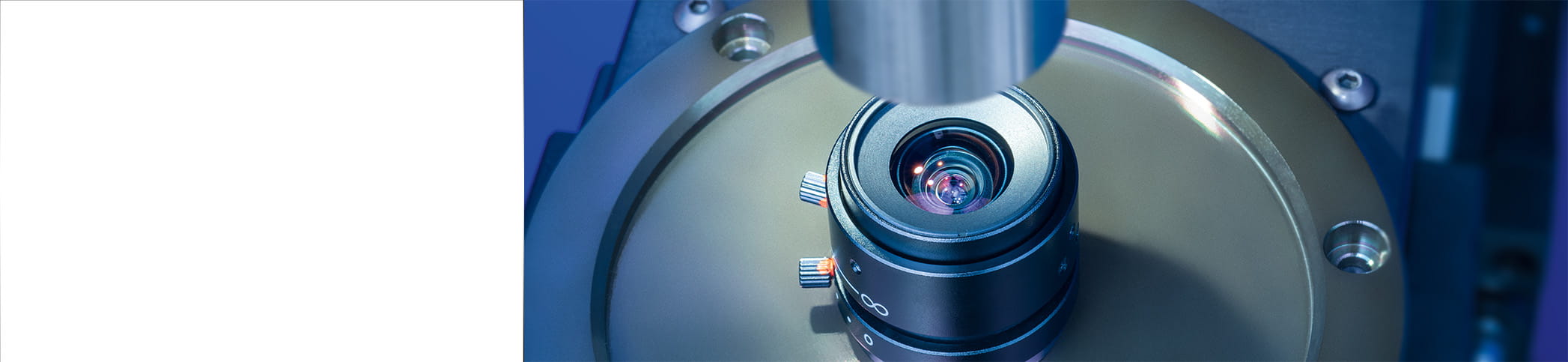

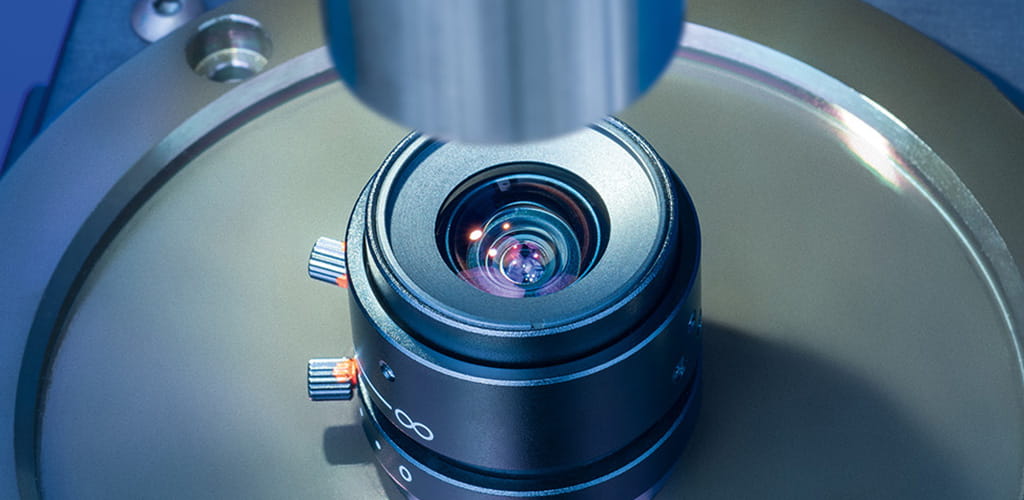

Brennweitenmessung

Als Brennweite wird der Abstand von den Brennpunkten eines Objektivs zu den zugeordneten Hauptebenen bezeichnet. Die Brennweite bestimmt die Vergrößerungswirkung des Objektivs und damit auch die Bildgröße. Da die Lage der Hauptebenen häufig nicht genau bestimmbar ist, ist eine direkte Messung der Brennweite schwierig.

Über die Messung der Vergrößerung eines Doppelspaltbildes lässt sich die Brennweite jedoch schnell und hinreichend genau ermitteln. TRIOPTICS verwendet zur Kalibrierung dieser Messmethode zertifizierte Linsen und Objektive der PTB (Physikalisch-Technische Bundesanstalt). Die Messergebnisse und Messgenauigkeiten sind daher direkt rückführbar auf internationale Standards.

OptiSpheric® ist der Branchenstandard für die berührungslose Prüfung grundlegender axialer optischer und mechanischer Parameter (EFL, BFL, FFL, RoC, MTF) und wird weltweit eingesetzt, um Einzellinsen – wie auch Intraokularlinsen – und optische Systeme vollständig zu messen und zu qualifizieren. Die größten Labore und die bedeutendsten Optikhersteller der Welt vertrauen auf die optischen Prüfsysteme von TRIOPTICS.

Knowledge base

Messung von Brechkraft, Add und Zylinder in Übereinstimmung mit ISO 11979

OptiSpheric® IOL wertet die Abbildung eines Objekts durch die zu prüfende Linse aus. Die entstehende Abbildung wird analysiert und im Hinblick auf die Parameter der Linse ausgewertet (Brechkraft, Abbildungsqualität durch MTF-Berechnung, Energieverteilung, Strehlwert und mehr…). Dieses Abbildungsverfahren ähnelt realistischen Bedingungen und mit ihm können alle Arten von IOLs geprüft werden

Unterschiedliche Fadenkreuze werden durch einen Kollimator ins Unendliche projiziert. Die zu prüfende Linse erzeugt daher ein Bild des Kreuzes auf der Fokalebene. Ein CCD-Messmikroskop wird eingesetzt, um das Bild mit Hilfe eines Autofokus-Mechanismus zu analysieren. Das Instrument hat unterschiedliche Aperturgrößen und unterschiedliche Abbildungsobjektive, die vom System automatisch entsprechend der Stärke der zu prüfenden Linse gewählt werden. Die Messung wird, wie in der ISO 11979 gefordert, mit einer Wellenlänge von 546 nm ausgeführt.

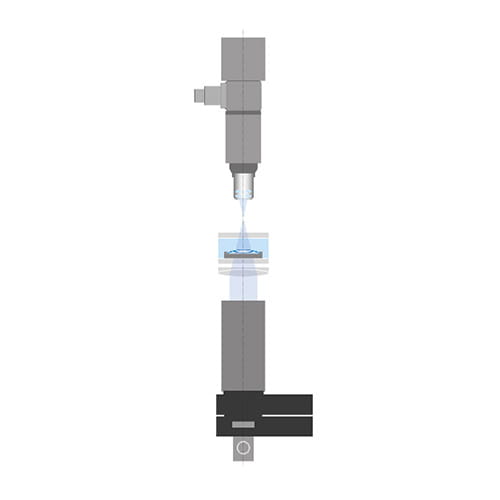

Illustration Setup for in-situ measurement

Aufbau für In-Situ-Messung


Messprinzip für die Brechkraft

Brechkraft, Add und Zylinder werden mit Hilfe der Vergrößerung einer Doppelspalt-Strichplatte gemessen. Die Brechkraft wird in jeder der Fokalebenen der Intraokularlinsen gemessen – zwei unterschiedliche Fokalebenen im Fall einer Bifokallinse, zwei unterschiedlich gekreuzte Fokalebenen im Fall einer torischen Linse, vier unterschiedliche Fokalebenen im Fall einer bifokalen torischen Intraokularlinse, etc… Add wird berechnet durch Subtraktion der Nah- und Fernsichtstärke, und der Zylinder wird berechnet durch Subtraktion der Stärken einer torischen Linse in gekreuzten Richtungen.
